全球食品、化妆品、制药行业的机器及设备配管用接头（FUSSOTHERMO-S100℃ HOSE专用）
TOYOCONNECTOR TC3-FST
- 型号｜TC3-FST
- 材质｜不锈钢
防止液体积留
简单施工
不易泄漏、脱落
卫生
商品特点
-

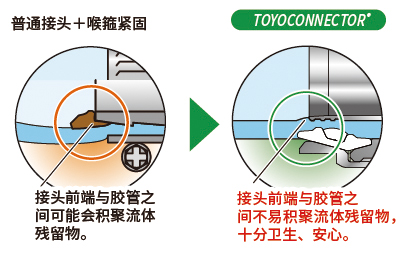

防止液体积留
通过液体不容易积留的管接头形状，保证卫生，适合用于食品、化妆品、制药行业的配管。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，适合用于食品、化妆品、制药行业的配管。
-
-

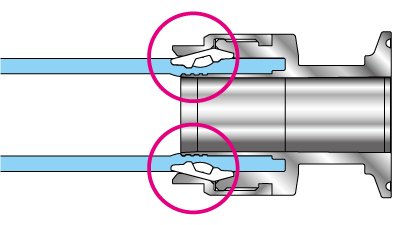

防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
-
卫生
使用的是不锈钢（SUS316L、SUS304），所以不易生锈，卫生。
卫生
使用的是不锈钢（SUS316L、SUS304），所以不易生锈，卫生。
TOYOCONNECTOR TC3-FST
食品、化妆品、制药行业的机器及设备配管用接头（FUSSOTHERMO-S100℃ HOSE专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 12、15、19、25
- 机器一侧
- 卡盘
- 接头规格
- 10A、15A、1S、1.5S
| 型号 | TC3-FST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 圆盖螺母 | SCS13（相当于SUS304） |
| 套管 | PVDF | |
| 接头 | SUS316L | |

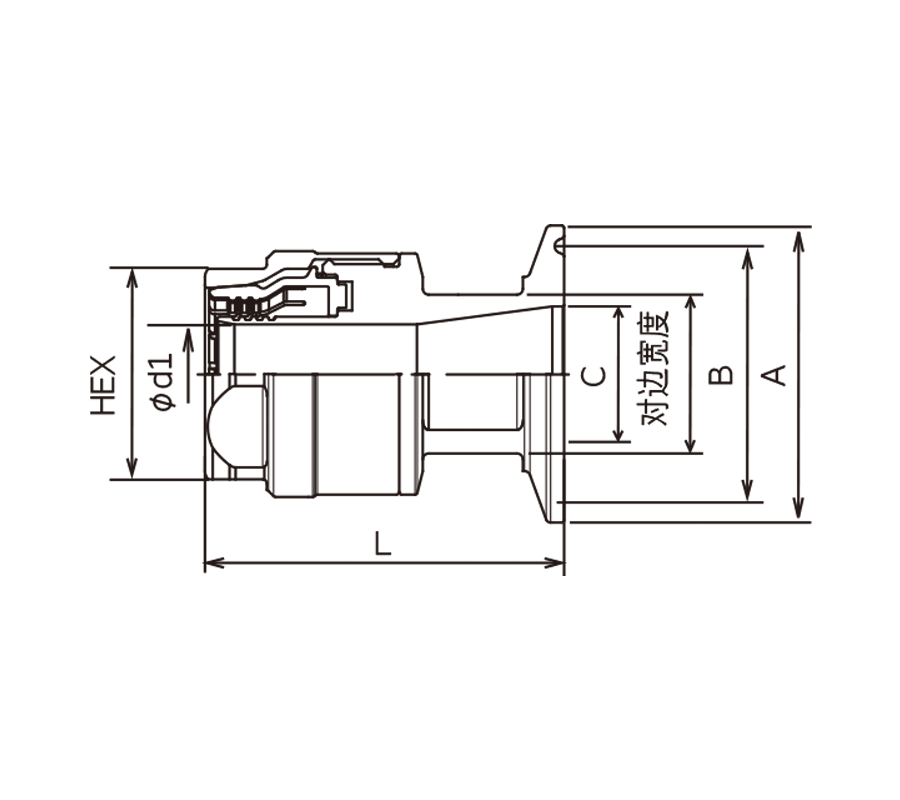

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 对边距离 | A | B | C | HEX | L | Φd1 | |||||
| TC3-FST12-10A | 12 | 10A | 21 | 34 | 27.5 | 14 | 27 | 50 | 10 | 185 | 20 |
| TC3-FST15-15A | 15 | 15A | 21 | 34 | 27.5 | 17.5 | 30.8 | 55 | 13.3 | 215 | 20 |
| TC3-FST15-1S | 1S | 27 | 50.5 | 43.5 | 22.6 | 30.8 | 55 | 13.3 | 271 | 10 | |
| TC3-FST19-15A | 19 | 15A | 21 | 34 | 27.5 | 17.5 | 35.8 | 57 | 16.9 | 265 | 10 |
| TC3-FST19-1S | 1S | 27 | 50.5 | 43.5 | 22.6 | 35.8 | 60 | 16.9 | 334 | 10 | |
| TC3-FST25-1S | 25 | 1S | 27 | 50.5 | 43.5 | 22.6 | 43.8 | 63.2 | 22.6 | 438 | 10 |
| TC3-FST25-1.5S | 1.5S | 36 | 50.5 | 43.5 | 35.7 | 43.8 | 63.2 | 22.6 | 446 | 10 | |
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
适合胶管 1款商品
| 交换用套管组件 | 型号 | 包装单位 |
|---|---|---|
| 个 | ||
 |
TC3-FST12-S | 20 |
| TC3-FST15-S | 20 | |
| TC3-FST19-S | 10 | |
| TC3-FST25-S | 10 |
- 材質 /
安装方法
-
1将盖形螺母从管接头处取下来。
-
2将胶管套上盖形螺母。
-
3
将胶管插入管接头深处。
*一边确认套管底面的针与管接头的针孔位置是否对应，一边将胶管插入胶管口的顶部。
-
4拧上盖形螺母，直至完全拧紧。
*配管时，请使用市面销售的食品螺丝钳进行固定。
*安装时请勿让胶管弯曲缠绕。

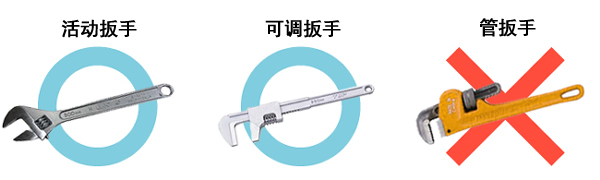

安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
