全球工厂设备配管用接头（TOYOX胶管专用）

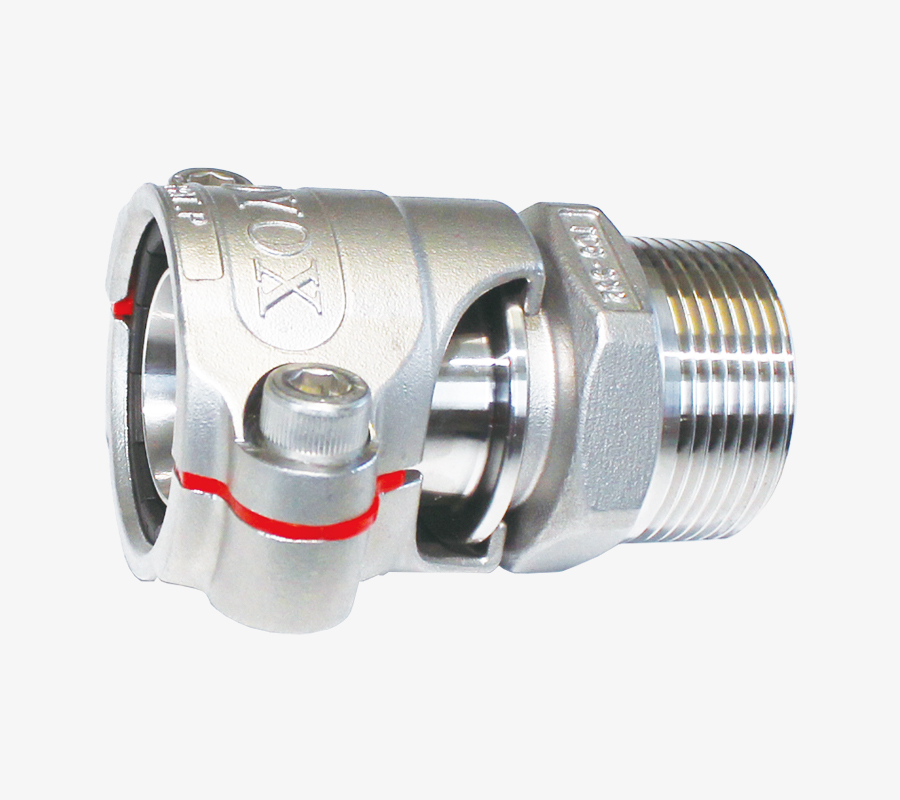

TOYOCONNECTOR TC6-S
- 型号｜TC6-S
- 材质｜不锈钢
防漏防脱
节能
缩短配管作业时间
卫生
其他材质
商品特点
-
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
-

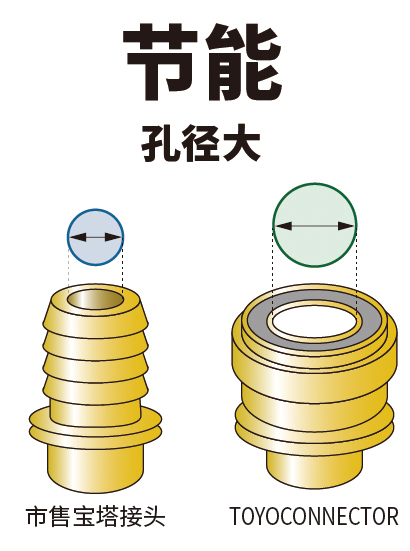

节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-
缩短配管作业时间
无需紧固作业，只需紧固螺母（管箍）到间隙消失，安装简单。
缩短配管作业时间
无需紧固作业，只需紧固螺母（管箍）到间隙消失，安装简单。
-
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，还能防止钢材析出。
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，还能防止钢材析出。
TOYOCONNECTOR TC6-S
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 专用管箍
- 胶管内径（mm）
- 32、38、50
- 机器一侧
- 外螺纹
- 连接尺寸
- R1-1/4、R1-1/2、R2
| 型号 | TC6-S | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SCS13 (相当于SUS304) |
| 管夹 | SCS14（相当于SUS316） | |
| 橡胶盖 | NBR | |
| 衬垫、垫圈（仅限50规格） | 聚甲醛 | |
| 螺栓 | SUSXM7(相当于SUS304) | |
| 螺栓螺纹部的润滑剂 | NSF“H1”中注册的润滑脂 | |

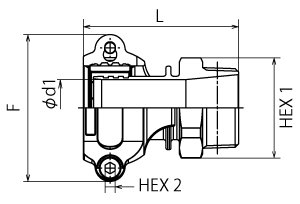

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| HEX1 | HEX2 | L | Φd1 | |||||
| TC6-S32-R1-1/4 | 32 | R1-1/4 | 46 | 6 | 86 | 27 | 550 | 4 |
| TC6-S38-R1-1/2 | 38 | R1-1/2 | 55 | 6 | 93 | 32 | 745 | 4 |
| TC6-S50-R2 | 50 | R2 | 70 | 8 | 110 | 43 | 1240 | 2 |
相关链接
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。
可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。
与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
适合胶管 15款商品
|
胶管名称 | ECORON 胶管 | ECORON-S 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-S 胶管 | HYPER TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYOFOODS-S 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | ECORON 胶管-GB | ECORON-S 胶管-GB | TOYOFUSSO SOFT-S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | |
| 使用温度范围 | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | |
| 型号 | EC | ECS | FF | FFS | HPT | ST | TFB | TFS | TG | TGF | TR | TS | EC-GB | ECS-GB | FFYS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
 |
| TC6-S32-R1-1/4 |
32
R1-1/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC6-S38-R1-1/2 |
38
R1-1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC6-S50-R2 |
50
R2
|
◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 更换用橡皮帽 | 型号 | 适合TOYOCONNECTOR的 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC6-32-G | TC6-S32-R1-1/4 | 4 |
| TC6-38-G | TC6-S38-R1-1/2 | 4 | |
| TC6-50-G | TC6-S50-R2 | 2 |
※TC6-S的更换零件与TC6-B兼用。
- 材質 /
- 橡胶密封垫圈：NBR
| 更换用管夹组件 | 型号 | 适合TOYOCONNECTOR的型号 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC6-32-CBSS | TC6-S32-R1-1/4 | 1 |
| TC6-38-CBSS | TC6-S38-R1-1/2 | 1 | |
| TC6-50-CBSS | TC6-S50-R2 | 1 |
※TC6-S的更换零件与TC6-B兼用。
- 材質 /
- 管夹：SCS14(相当于SUS316)
衬垫、垫圈(仅限50规格)：聚甲醛
螺栓：SUSXM7(相当于SUS304)
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂(极压润滑脂)
安装方法
-

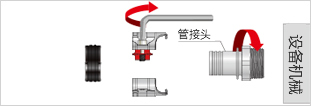

1拧松螺栓，从管接头上卸掉管夹，
将管接头安装在靠近机械那一侧。
-

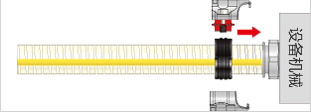

2将橡皮帽穿过胶管。
※橡皮帽的插入量见使用说明书。
-

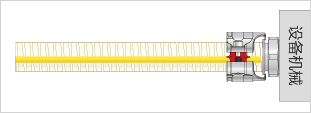

3将穿过橡皮帽的胶管一直插到管接头的胶管口根部。
-
4将管夹对准管接头的槽部临时装配。
*调整橡皮帽△记号，使其位于缝隙的中央。
-

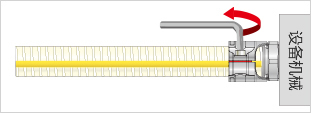

5轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
安装工具
紧固螺栓时，应使用长度在180mm以上（TC6-S50为200mm以上）的“六角板手”。
