TOYOCONNECTOR TC3-FSG
- 型号｜TC3-FSG
- 材质｜不锈钢
防止液体积留
简单施工
防漏防脱
卫生
商品特点
-

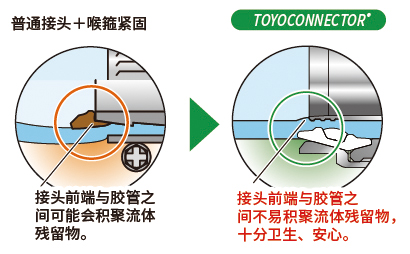

防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。还可以实施异物混入对策。
因采用液体不易积留的管接头形状，所以无需进行分解清洗，缩短了清洗时间。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。还可以实施异物混入对策。
因采用液体不易积留的管接头形状，所以无需进行分解清洗，缩短了清洗时间。 -
-
防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
-
卫生
使用的是不锈钢（SCS13（相当于SUS304）、SCS16（SUS316L）），所以不易生锈，卫生。
卫生
使用的是不锈钢（SCS13（相当于SUS304）、SCS16（SUS316L）），所以不易生锈，卫生。
TOYOCONNECTOR TC3-FSG
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 15、19、25
- 机器一侧
- 卡盘
- 接头规格
- 1S
| 型号 | TC3-FSG | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 圆盖螺母 | SCS13（相当于SUS304） |
| 套管 | PVDF | |
| 接头 | SCS16（相当于SUS316L） | |

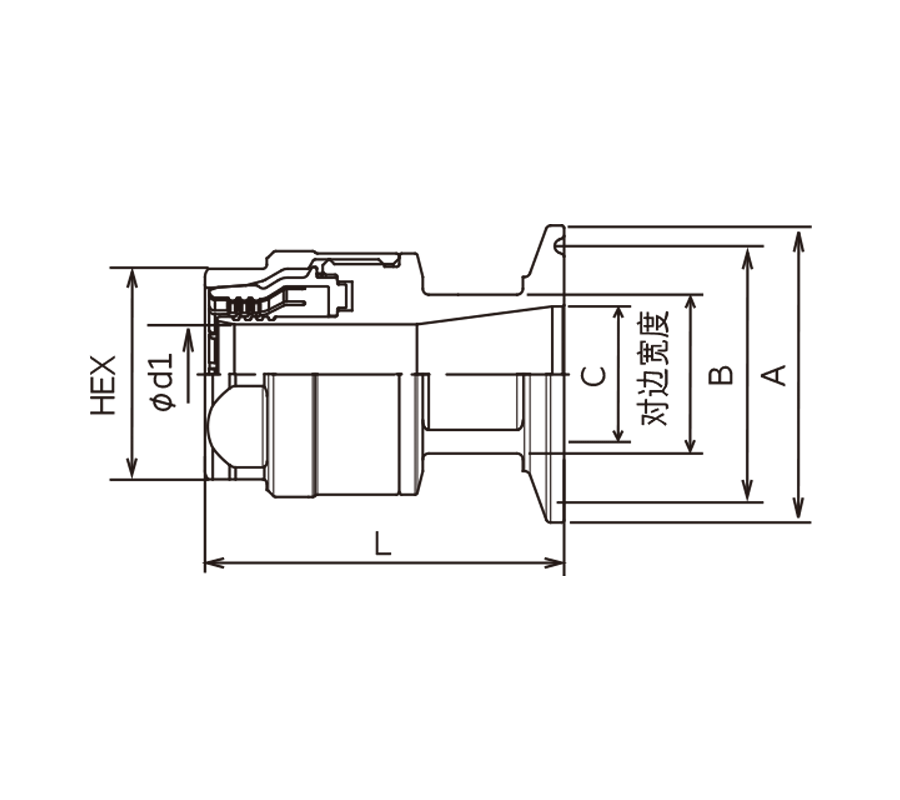

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 对边距离 | A | B | C | HEX | L | Φd1 | |||||
| TC3-FSG15-1S | 15 | 1S | 27 | 50.5 | 43.5 | 23 | 30.8 | 59 | 13.3 | 283 | 10 |
| TC3-FSG19-1S | 19 | 1S | 27 | 50.5 | 43.5 | 23 | 35.8 | 61 | 16.9 | 317 | 10 |
| TC3-FSG25-1S | 25 | 1S | 27 | 50.5 | 43.5 | 23 | 43.8 | 64.5 | 22.8 | 407 | 10 |
适合胶管 6款商品
|
胶管名称 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 | TOYOSILICONE-S-PH 胶管 |
|---|---|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~130℃ | -30℃~150℃ | -30℃~100℃ | -30℃~140℃ | -30℃~120℃ | -30℃~180℃ | |
| 型号 | HTSI | TSI | TSIP | TSISTM | TSITH | TSIS-PH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
| TC3-FSG15-1S |
15
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC3-FSG19-1S |
19
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC3-FSG25-1S |
25
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 型号 | 包装单位 |
|---|---|---|
| 个 | ||
 |
TC3-FS15-S | 20 |
| TC3-FS19-S | 10 | |
| TC3-FS25-S | 10 |
- 套管：PVDF
安装方法
-
1将盖形螺母从管接头处取下来。
-
2将胶管套上盖形螺母。
-
3
将胶管插入管接头深处。
*一边确认套管底面的针与管接头的针孔位置是否对应，一边将胶管插入胶管口的顶部。
-
4拧上盖形螺母，直至完全拧紧。
*配管时，请使用市面销售的食品螺丝钳进行固定。
*安装时请勿让胶管弯曲缠绕。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
