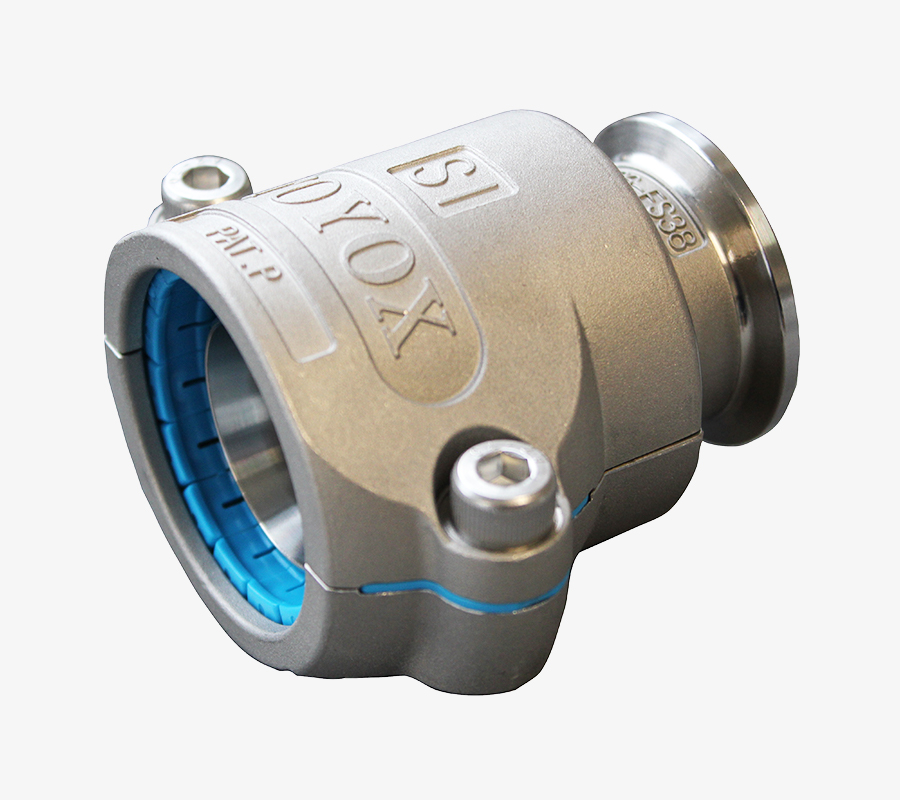

TOYOCONNECTOR TC6-FS
- 型号｜TC6-FS
- 材质｜不锈钢
防止液体积留
简单施工
防漏防脱
卫生
商品特点
-
防止液体积留

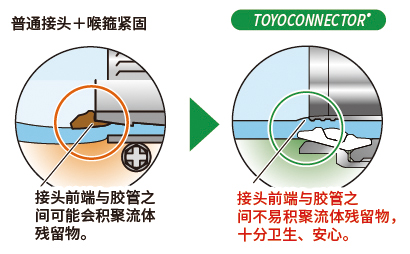

通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
-
-
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
-
卫生
使用的是不锈钢（SCS13（相当于SUS304）、SCS16（SUS316L）），所以不易生锈，卫生。
卫生
使用的是不锈钢（SCS13（相当于SUS304）、SCS16（SUS316L）），所以不易生锈，卫生。
TOYOCONNECTOR TC6-FS
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 专用管箍
- 胶管内径（mm）
- 32、38、50
- 机器一侧
- 卡盘
- 接头规格
- 1.5S、2S
| 型号 | TC6-FS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SCS16（相当于SUS316L） |
| 管夹 | SCS14（相当于SUS316） | |
| 套管 | PVDF | |
| 衬垫 | PVDF | |
| 垫圈（仅限50规格） | PEEK | |
| 螺栓 | SUSXM7（相当于SUS304） | |
| 螺栓螺纹部的润滑剂 | NSF“H1”中注册的润滑脂 | |

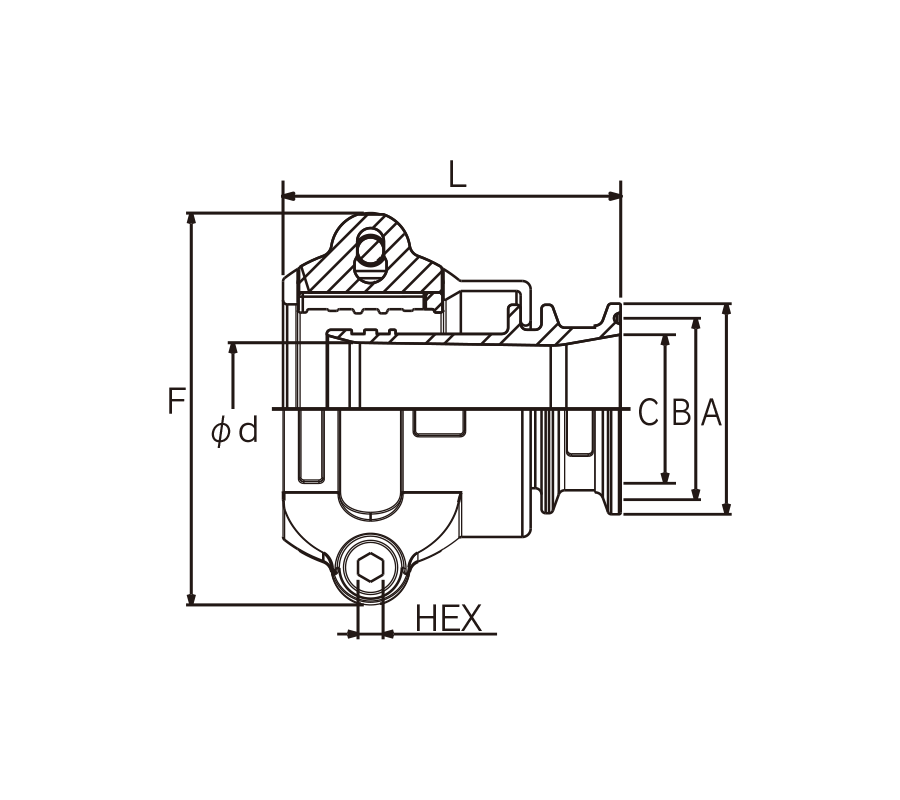

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | HEX | L | Φd1 | |||||
| TC6-FS32-1.5S | 32 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 76 | 26 | 575 | 4 |
| TC6-FS38-1.5S | 38 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 81 | 32 | 695 | 4 |
| TC6-FS50-2S | 50 | 2S | 64 | 56.5 | 47.8 | 8 | 93.5 | 44 | 1100 | 2 |
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
适合胶管 4款商品
|
胶管名称 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE STEAM S 胶管 | TOYOSILICONE-S-PH 胶管 |
|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~130℃ | -30℃~150℃ | -30℃~140℃ | -30℃~180℃ | |
| 型号 | HTSI | TSI | TSISTMS | TSIS-PH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
| TC6-FS32-1.5S |
32
1.5S
|
◯ | ◯ | ◯ | ◯ |
| TC6-FS38-1.5S |
38
1.5S
|
◯ | ◯ | ◯ | ◯ |
| TC6-FS50-2S |
50
2S
|
- | ◯ | ◯ | ◯ |
| TC6-FS型 交换用套管组件 | ||
|---|---|---|
| 交换配件 | 接头型号 | 包装单位 |
| 个 | ||
 |
TC6-FS32-S | 4 |
| TC6-FS38-S | 4 | |
| TC6-FS50-S | 2 | |
- 材質 /
- 套管：PVDF
| TC6-FS型 更换用管夹组件（无套管） | ||
|---|---|---|
| 交换配件 | 接头型号 | 包装单位 |
| 个 | ||
 |
TC6-FS32-CBSS | 1 |
| TC6-FS38-CBSS | 1 | |
| TC6-FS50-CBSS | 1 | |
- 材質 /
- 管夹：SCS14(相当于SUS316)
螺栓：SUSXM7
衬垫：PVDF
垫圈〔 仅限50规格 〕：PEEK
安装方法
-
1拧松螺栓，从管接头上卸掉管夹。
-
2
将胶管穿过套管。

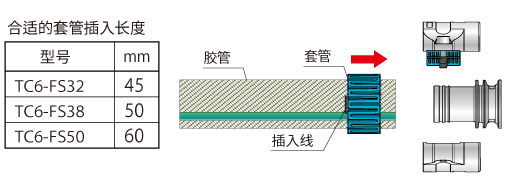

*按照右表中“合适的套管插入长度”事先在胶管上画上线条作为记号，即可将套管安装至正确位置。

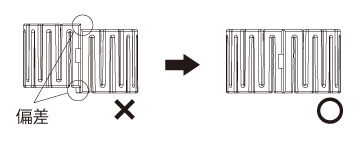

*如果套管组合部位有偏差，请先调整偏差，尽量使之平整对齐。
-

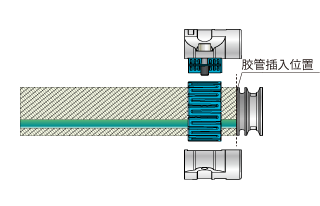

3将穿过套管的胶管，插入管接头的胶管插入位置。
-
4

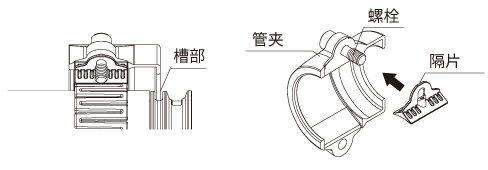

将管夹对准管接头的槽部进行临时装配。
*如果隔片从螺栓上脱落，请先将隔片安装在螺栓上，再与管夹进行临时装配。
-

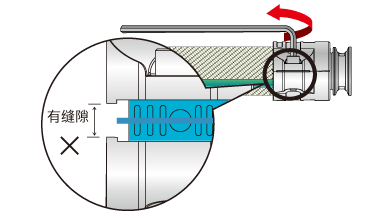

5轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
安装工具
紧固螺栓时，应使用长度在180mm以上（TC6-FS50为200mm以上）的“六角板手”。
