全球食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）

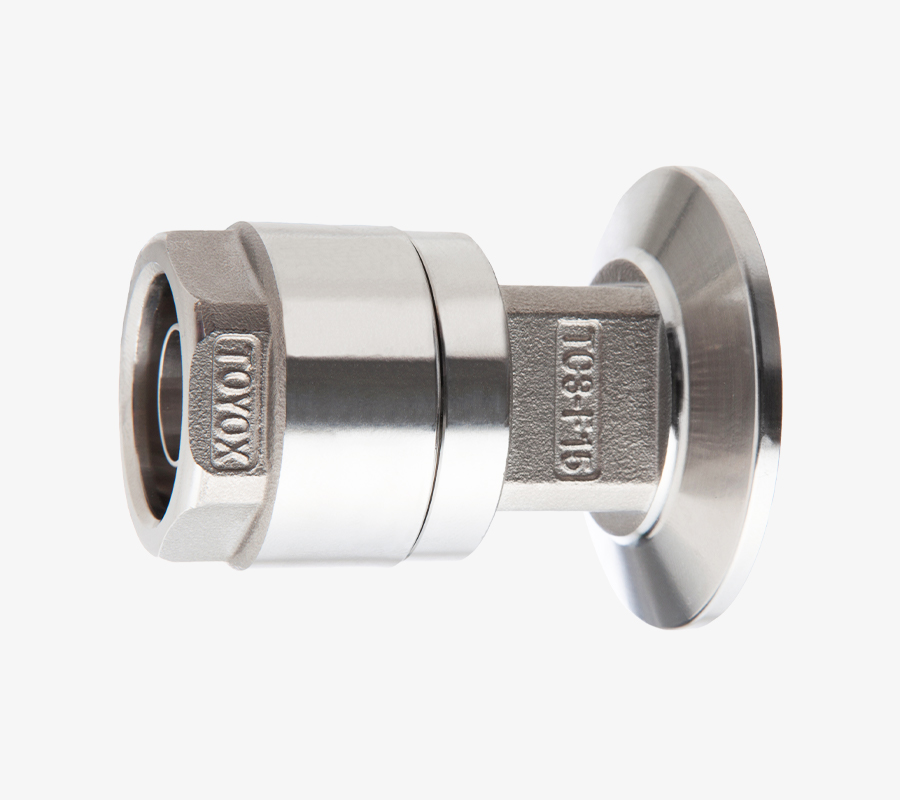

TOYOCONNECTOR TC3-F
- 型号｜TC3-F
- 材质｜不锈钢
防止液体积留

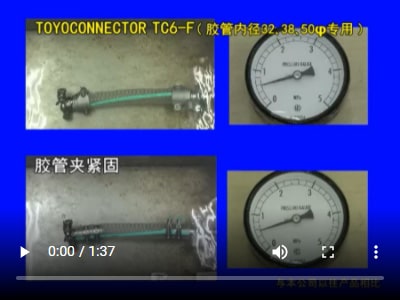

防漏防脱
作业标准化
卫生
商品特点
-

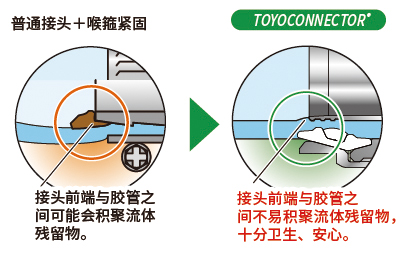

防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
-
-
作业标准化
采用圆盖螺母进行固定，所以不需要麻烦的喉箍对位、扭矩管理，从而实现作业标准化。
作业标准化
采用圆盖螺母进行固定，所以不需要麻烦的喉箍对位、扭矩管理，从而实现作业标准化。
-
卫生
由SUS材料制成（相当于SUS316L、SUS304），不易生锈，保证卫生。
卫生
由SUS材料制成（相当于SUS316L、SUS304），不易生锈，保证卫生。
TOYOCONNECTOR TC3-F
食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 15、19、25
- 机器一侧
- 卡盘
- 接头规格
- 1S
| 型号 | TC3-F | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SCS16 （相当于SUS316L） |
| 圆盖螺母 | SCS13 （相当于SUS304） | |
| 套管 | 聚甲醛 | |
| 密封垫圈 | 硅橡胶 | |
| 树脂圈 | 聚甲醛（仅限识别型） | |

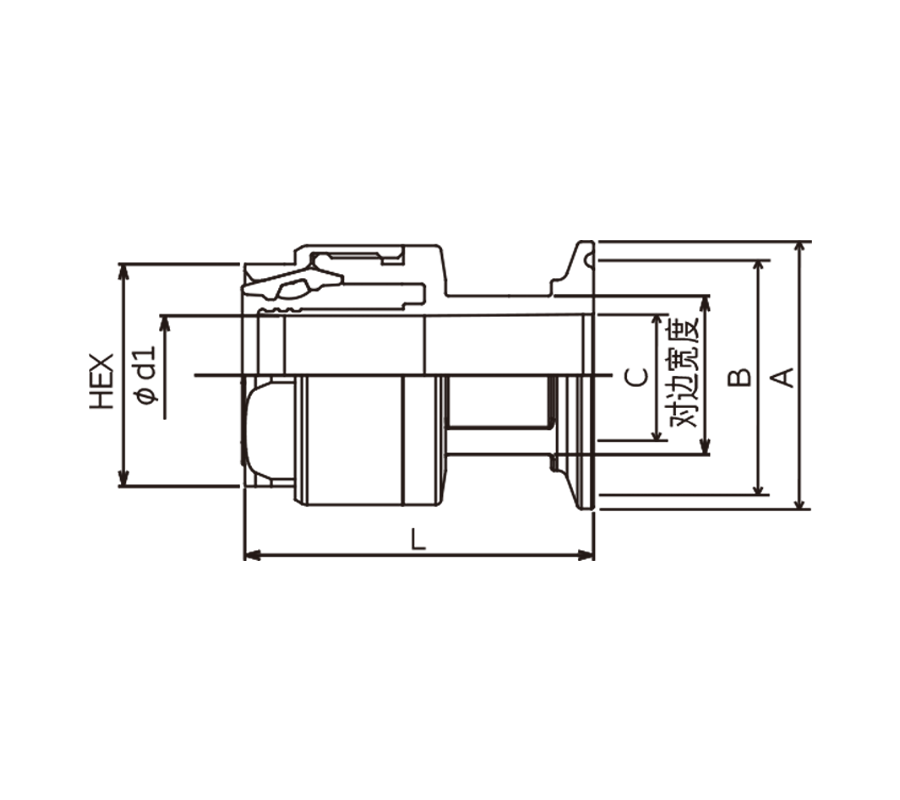

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 对边距离 | A | B | C | HEX | L | Φd1 | |||||
| TC3-F15-1S | 15 | 1S | 24 | 50.5 | 43.5 | 23 | 31 | 58.5 | 13 | 238 | 10 |
| TC3-F19-1S | 19 | 1S | 27 | 50.5 | 43.5 | 23 | 36 | 60.5 | 17 | 290 | 10 |
| TC3-F25-1S | 25 | 1S | 30 | 50.5 | 43.5 | 23 | 42 | 66 | 22.5 | 392 | 10 |
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
-

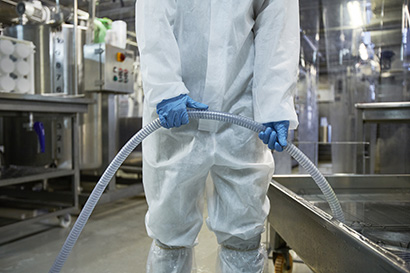

食品、饮料工厂
钢丝软管中的硬钢丝生锈了，不知该如何是好
- 削减生产故障
- 卫生对策
- 削减产品废弃
-
食品、饮料工厂
使用酒精清洗时，容易导致软管硬化龟裂，甚至泄漏
- 提高作业性
- 削减维护
- 提高生产效率
-
食品、饮料工厂
软管串味异味、流体滞留接头缝隙的现象得到改善，生产效率提高
- 异物混入对策
- 提高生产效率
- 着色、串味对策
-
食品、饮料工厂
喉箍(管箍)的问题消除，现在可以放心生产了
- 削减生产故障
- 削减成本
- 提高生产效率
-
医疗、化妆品、化学工厂
有效解决软管异味与接头积液问题，显著提升作业效率！
- 削减成本
- 削减维护
- 着色、串味对策
-
食品、饮料工厂
防止接头部胶管脱落、泄漏，预防烫伤等工伤事故
- 削减生产故障
- 提高安全性
-
食品、饮料工厂
由于《食品卫生法》的修订，我们打算替换相应的产品，可是油脂问题…
- 缩短作业时间
- 异物混入对策
- 法律规定
-
医疗、化妆品、化学工厂
既可防脱落又可重复使用，安全性和成本优势兼具
- 削减生产故障
- 重复使用
- 削减成本
-
食品、饮料工厂
生产含乳调料时避免宝塔接头与软管间液体积留的策略
- 削减生产故障
- 异物混入对策
- 削减产品废弃
适合胶管 24款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT 胶管 | HYPER TOYORON 胶管 | HYBRID TOYOFOODS 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | FLAMEBLC HYBRID UL 胶管 | HYBRID TOYODROP 胶管 | TOYOFUSSO SOFT-S 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 四氟树脂 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | |
| 型号 | EC | FF | FFE | FFS | FFY | HPT | HTF | HTR | ST | TBP | TFB | TG | TGF | TR | TS | TSG | FB | EC-GB | FBH | HTD | FFYS | ECS | TFS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
| TC3-F15-1S |
15
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-F19-1S |
19
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - |
| TC3-F25-1S |
25
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 型号 | 适合TOYOCONNECTOR的 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-F15-RSS | TC3-F15型 全部种类 |
10 |
| TC3-F19-RSS | TC3-F19型 全部种类 |
10 | |
| TC3-F25-RSS | TC3-F25型 全部种类 |
10 |
* TC3-F的交换用部件与TC3-CS兼用。
- 材質 /
- 套管：聚甲醛
密封垫圈：硅橡胶
| 交换用套管组件 | 型号 | 适合TOYOCONNECTOR的 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-F15-PO （BL / RD / YE / GR） |
TC3-F15-1S-（BL / RD / YE / GR） | 1 |
| TC3-F19-PO （BL / RD / YE / GR） |
TC3-F19-1S-（BL / RD / YE / GR） | 1 | |
| TC3-F25-PO （BL / RD / YE / GR） |
TC3-F25-1S-（BL / RD / YE / GR） | 1 |
注意：当流体接触树脂环时，根据流体种类可能出现变色、劣化、破损情况。发现异常情况时，请务必更换新品。
(BL=蓝色、RD=红色、YE=黄色、GR=绿色)
- 材質 /
- 树脂圈：聚甲醛
安装方法
-
1请在转动盖形螺母的同时将其从管接头处取下来。
-
2将胶管套上盖形螺母，再套上TC3-F型的带垫圈套管。
-
3请将胶管插入管接头。

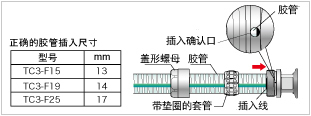

事先按照下表中“正确的胶管插入尺寸”在胶管上画好标记线，就能正确地进行胶管插入操作。
此外如右图所示，还可通过插入确认口进行确认。
-

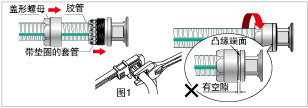

4如图1所示，将管接头的平坦部位用“活动（可调）扳手”进行固定，拧上盖形螺母，直至完全拧紧。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
