全球食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）

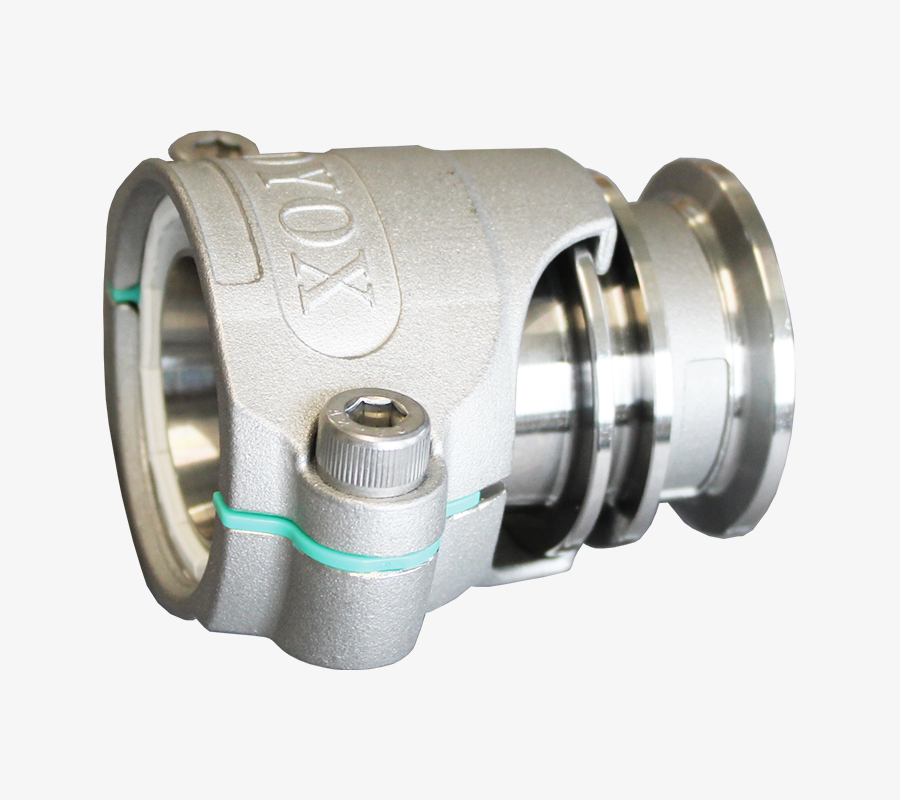

TOYOCONNECTOR TC6-F
- 型号｜TC6-F
- 材质｜不锈钢
防止液体积留
防漏防脱
作业标准化
卫生
商品特点
-

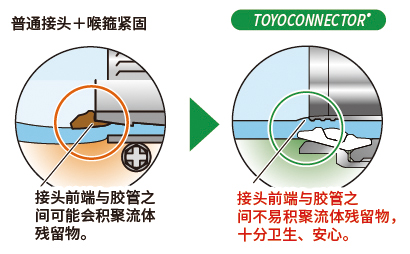

防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
-
-
作业标准化
将管箍拧到底后完成。胶管插入也十分简单，不会因为人的不同而出现安装作业的参差不齐，可切实作业。
作业标准化
将管箍拧到底后完成。胶管插入也十分简单，不会因为人的不同而出现安装作业的参差不齐，可切实作业。
-
卫生
由SUS材料制成（相当于SUS316L、SUS304），不易生锈，保证卫生。
卫生
由SUS材料制成（相当于SUS316L、SUS304），不易生锈，保证卫生。
TOYOCONNECTOR TC6-F
食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 专用管箍
- 胶管内径（mm）
- 32、38、50
- 机器一侧
- 卡盘
- 接头规格
- 1.5S、2S
| 型号 | TC6-F | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SCS16（相当于SUS 316L） |
| 管夹 | SCS14（相当于SUS 316） | |
| 橡胶盖 | EPDM | |
| 衬垫、垫圈（仅限50规格） | 聚甲醛 | |
| 螺栓 | SUSXM7（相当于SUS 304） | |
| 螺栓螺纹部位的润滑剂 | NSF“H1”中注册的润滑脂 | |

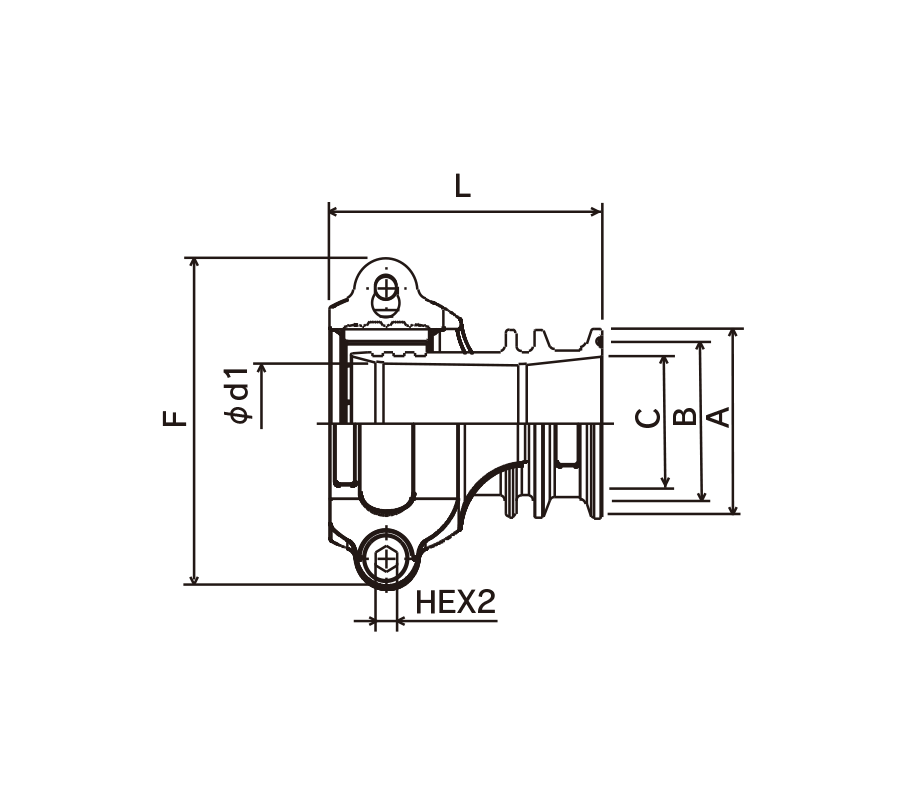

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | HEX2 | L | Φd1 | |||||
| TC6-F32-1.5S | 32 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 70.5 | 25 | 450 | 4 |
| TC6-F38-1.5S | 38 | 1.5S | 50.5 | 43.5 | 35.7 | 6 | 76.5 | 31 | 530 | 4 |
| TC6-F50-2S | 50 | 2S | 64 | 56.5 | 47.8 | 8 | 88.5 | 42 | 890 | 2 |
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
-
食品、饮料工厂
喉箍(管箍)的问题消除，现在可以放心生产了
- 削减生产故障
- 削减成本
- 提高生产效率
-
食品、饮料工厂
防止接头部胶管脱落、泄漏，预防烫伤等工伤事故
- 削减生产故障
- 提高安全性
-
食品、饮料工厂
消除接头部漏液，软管操作简便，显著提升工作效率
- 提高作业性
- 削减生产故障
- 异物混入对策
-
医疗、化妆品、化学工厂
有效消除清洗配管时导致的污染，简化清扫作业流程
- 缩短作业时间
- 提高安全性
- 异物混入对策
-
医疗、化妆品、化学工厂
解决窜味烦恼，提高作业效率——软管与专用接头的优化应用
- 提高作业性
- 缩短作业时间
- 着色、串味对策
-
医疗、化妆品、化学工厂
既可防脱落又可重复使用，安全性和成本优势兼具
- 削减生产故障
- 重复使用
- 削减成本
适合胶管 15款商品
|
胶管名称 | ECORON 胶管 | ECORON-S 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-S 胶管 | HYPER TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYOFOODS-S 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | ECORON 胶管-GB | ECORON-S 胶管-GB | TOYOFUSSO SOFT-S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | |
| 使用温度范围 | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | |
| 型号 | EC | ECS | FF | FFS | HPT | ST | TFB | TFS | TG | TGF | TR | TS | EC-GB | ECS-GB | FFYS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
 |
| TC6-F32-1.5S |
32
1.5S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC6-F38-1.5S |
38
1.5S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC6-F50-2S |
50
2S
|
◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| 更换用橡皮帽 | 型号 | 适合TOYOCONNECTOR的 型号 |
包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC6-F32-G | TC6-F32-1.5S | 4 |
| TC6-F38-G | TC6-F38-1.5S | 4 | |
| TC6-F50-G | TC6-F50-2S | 2 |
- 材質 /
- 橡胶盖：EPDM
*TC6-F的交换用部件与TC6-CS兼用。
| 更换用管夹套件 | 型号 | 适合TOYOCONNECTOR的 型号 |
包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC6-F32-CBSS | TC6-F32-1.5S | 1 |
| TC6-F38-CBSS | TC6-F38-1.5S | 1 | |
| TC6-F50-CBSS | TC6-F50-2S | 1 |
- 材質 /
- 管夹：SCS14(相当于SUS316)
衬垫、垫圈(仅限50规格)：聚甲醛
螺栓：SUSXM7(相当于SUS304)
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂(极压润滑脂)
安装方法
-

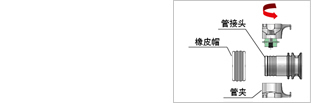

1拧松螺栓，从管接头上卸掉管夹。
-

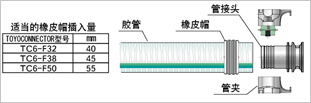

2 将橡皮帽穿过胶管。
※橡皮帽的插入量见使用说明书。
-

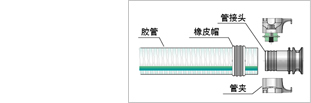

3将穿过橡皮帽的胶管一直插到管接头的胶管口根部。
-

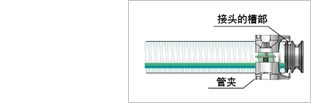

4将管夹对准管接头的槽部临时装配。
※调整橡皮帽△记号，使其位于缝隙的中央。
-

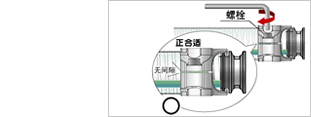

5轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
安装工具
紧固螺栓时，应使用长度在180mm以上（TC6-F50为200mm以上）的“六角板手”。
