全球食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）

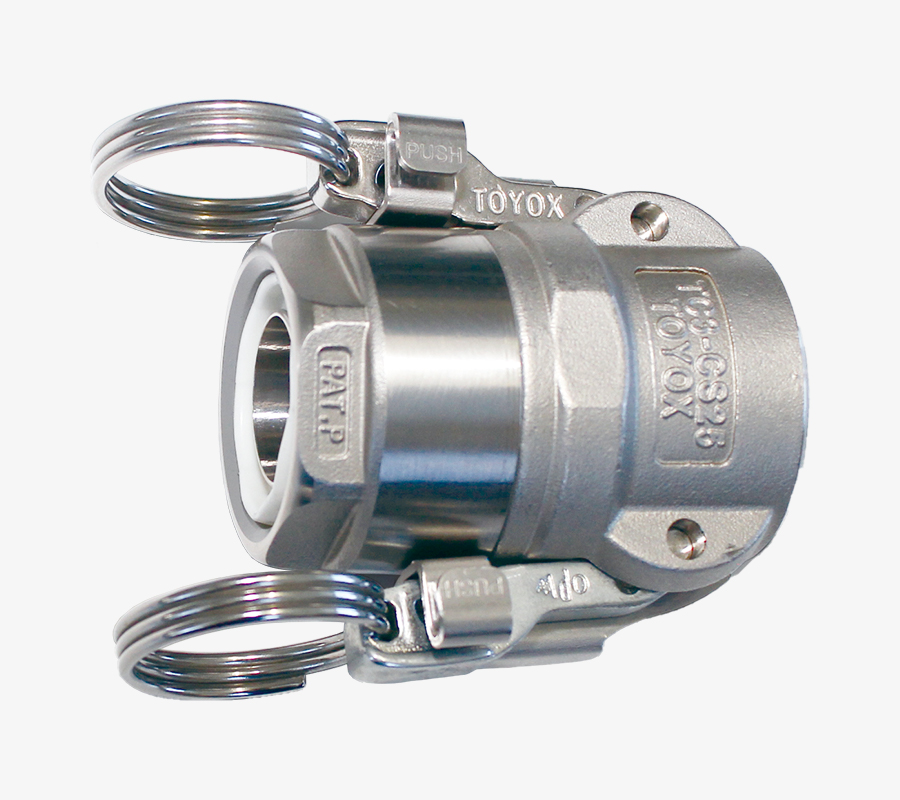

TOYOCONNECTOR TC3-CS
- 型号｜TC3-CS
- 材质｜不锈钢
防漏防脱
简单施工
防止液体积留
卫生
商品特点
-
防漏防脱
通过特殊的密封圈结构将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
防漏防脱
通过特殊的密封圈结构将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
-
-

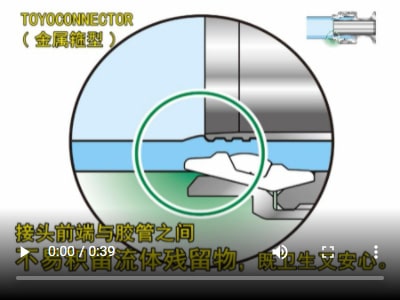

防止液体积留

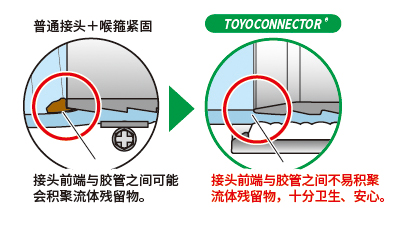

通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
-
卫生
由SUS材料制成，不易生锈，保证卫生。
卫生
由SUS材料制成，不易生锈，保证卫生。
TOYOCONNECTOR TC3-CS
食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 19、25
- KAMLOK
- 耦合器
- 连接尺寸
- 3/4、1
| 型号 | TC3-CS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 ・ 锁臂 | SCS14（相当于SUS316） |
| 固定板 ・ 固定环 ・ 固定销 ・ 弹簧 | SUS304 | |
| 垫圈 | 硅橡胶 | |
| 圆盖螺母 | SCS13（相当于SUS304） | |
| 套管 | 聚甲醛 | |
| 密封垫圈 | 硅橡胶 | |

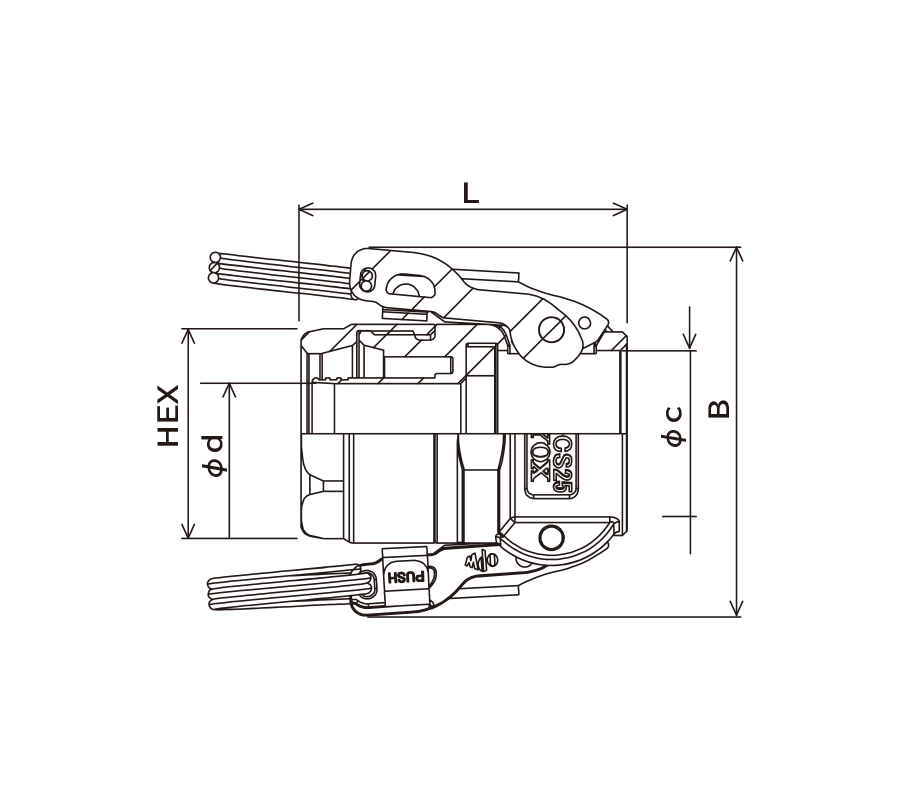

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | HEX | L | ΦC | |||||
| TC3-CS19 | 19 | 3/4" | 112 | 66 | 36 | 62.5 | 32.4 | 350 | 10 |
| TC3-CS25 | 25 | 1" | 139 | 82 | 42 | 73 | 37.3 | 550 | 8 |
※与KAMLOK兼容。
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
*请与相同材质的KAMLOK连接。否则可能会发生腐蚀（电腐蚀）。
适合胶管 23款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT 胶管 | TOYOFUSSO SOFT-S 胶管 | HYPER TOYORON 胶管 | HYBRID TOYOFOODS 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | HYBRID TOYODROP 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | |
| 型号 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | ST | TBP | TFB | TG | TGF | TR | TS | TSG | FB | EC-GB | HTD | ECS | TFS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
|
| TC3-CS19 |
19
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-CS25 |
25
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 型号 | 适合TOYOCONNECTOR的 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-F19-RSS | TC3-CS19 | 10 |
| TC3-F25-RSS | TC3-CS 25 | 10 |
- 套管：聚甲醛
密封垫圈：硅橡胶
* TC3-CS的交换用部件与TC3-F兼用。
安装方法
-

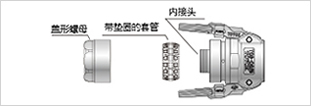

1请在转动盖形螺母的同时将其从管接头处取下来。
-
2将胶管套上盖形螺母，再套上TC3-CS型的带垫圈套管。
-
3 请将胶管插入管接头。

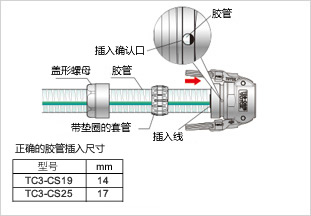

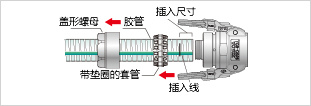

事先按照下表中“正确的胶管插入尺寸”在胶管上画好标记线，就能正确地进行胶管插入操作。
此外如右图所示，还可通过插入确认口进行确认。
-

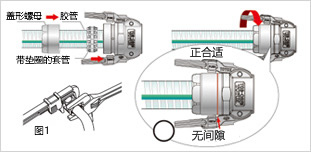

4如图1所示，将管接头的平坦部位用“活动（可调）扳手”进行固定，拧上盖形螺母，直至完全拧紧。
紧固时，偶尔会出现树脂或金属的切削粉（或线状物）。 应充分清除后再使用。
安装工具

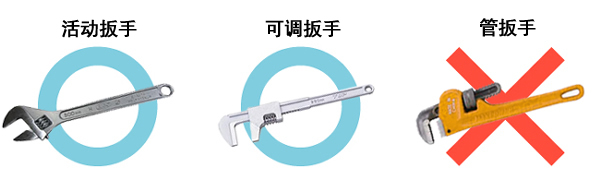

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
