全球工厂设备配管用接头（TOYOX胶管专用）
TOYOCONNECTOR TC2-B
- 型号｜TC2-B
- 材质｜黄铜
防漏防脱
节能
重量轻、紧凑
缩短配管作业时间
商品特点
-
-
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-

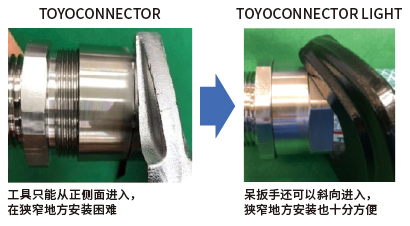

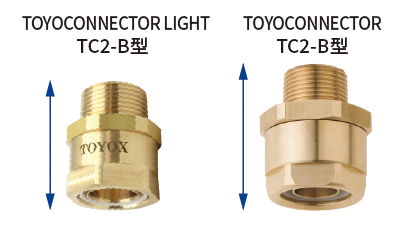

重量轻、紧凑
与TC3-B连接器相比，更为轻量、紧凑，因此在狭窄空间中也可方便安装。
重量轻、紧凑
与TC3-B连接器相比，更为轻量、紧凑，因此在狭窄空间中也可方便安装。
-
简单施工
无需专用工具和特殊工具，易于安装
简单施工
无需专用工具和特殊工具，易于安装
TOYOCONNECTOR TC2-B
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1
| 型号 | TC2-B | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | 黄铜 |
| 圆盖螺母 | 黄铜 | |
| 套管 | 聚甲醛 | |

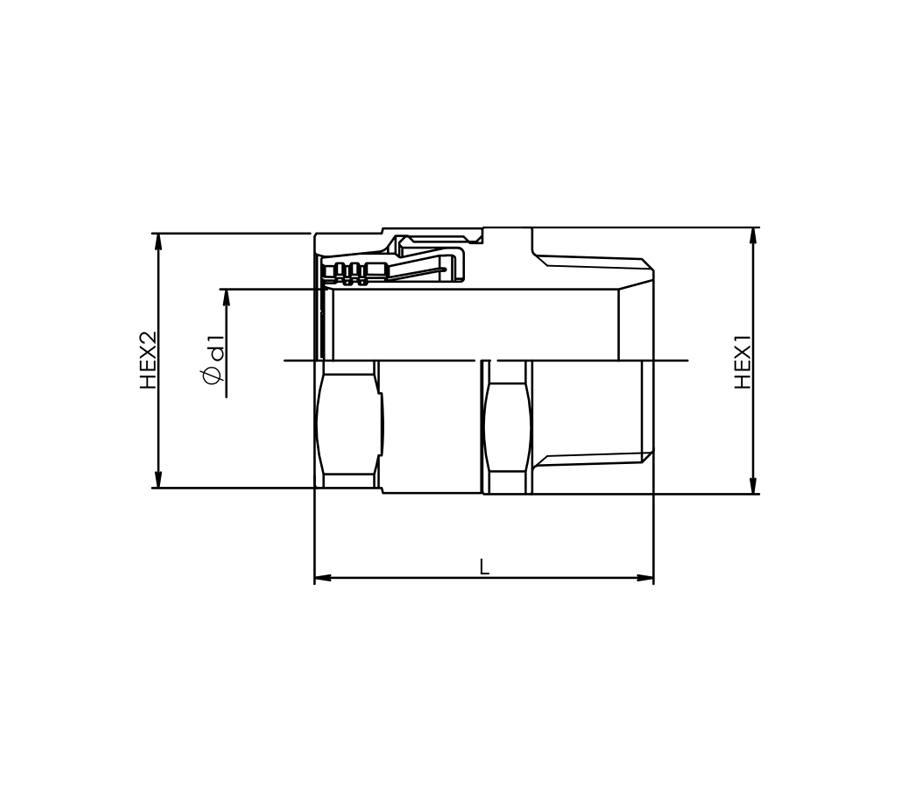

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| HEX1 | HEX2 | L | Φd1 | |||||
| TC2-B9-R3/8 | 9 | R3/8 | 25 | 23 | 35.5 | 7.2 | 82 | 30 |
| TC2-B12-R1/2 | 12 | R1/2 | 29 | 27 | 44.5 | 10 | 127 | 30 |
| TC2-B15-R1/2 | 15 | R1/2 | 33 | 32 | 45.5 | 13 | 150 | 30 |
| TC2-B19-R3/4 | 19 | R3/4 | 36 | 35 | 50 | 17 | 212 | 30 |
| TC2-B25-R1 | 25 | R1 | 43 | 41 | 54.5 | 23 | 263 | 30 |
相关链接
适合胶管 9款商品
|
胶管名称 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | HYBRID TOYODROP 胶管 | HYBRID TOYOFOODS 胶管 | TOYOFOODS-S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | |
| 使用温度范围 | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | |
| 型号 | HPT | HTR | ST | TFB | TR | TS | HTD | HTF | TFS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TC2-B9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TC2-B12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TC2-B15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC2-B19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC2-B25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 套管组件的型号 | 适合TOYOCONNECTOR的型号 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC2-9-S | TC2-B9-R3/8 | 20 |
| TC2-12-S | TC2-B12-R1/2 | 20 | |
| TC2-15-S | TC2-B15-R1/2 | 20 | |
| TC2-19-S | TC2-B19-R3/4 | 10 | |
| TC2-25-S | TC2-B25-R1 | 10 |
- 套管：聚甲醛

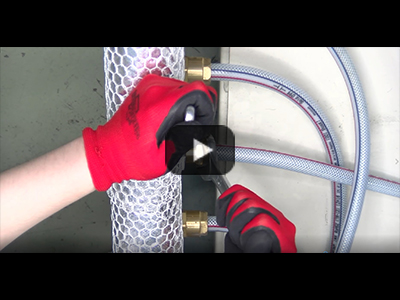

安装方法
-
1 首先将管接头安装在靠近机械那一侧。
-
2 将套管的销子与本体的销孔对准后安装。
-
3 将胶管套上盖形螺母。
-
4 将胶管插入管接头深处。
-
5 拧上盖形螺母，直至完全拧紧。

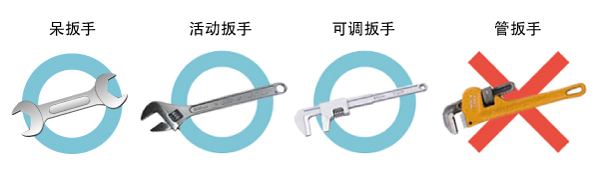

安装工具
在盖形螺母的紧固上，请使用“活动扳手”（电机扳手）或者“呆扳手”。请勿使用“管扳手”。否则会损伤盖形螺母部。
