全球工厂设备配管、各类机械嵌入用接头（TOYOFUSSO HOSE系列专用）
TOYOFUSSO HOSE专用接头
- 型号｜FJN
- 材质｜不锈钢
耐腐蚀
防漏防脱
作业性提高
商品特点
-
耐腐蚀
使用耐腐蚀性能优异的SUS316L，耐腐蚀性强。
耐腐蚀
使用耐腐蚀性能优异的SUS316L，耐腐蚀性强。
-
防漏防脱
通过特殊的管接头结构，疏水性良好的氟胶管不易脱落，十分安全。
防漏防脱
通过特殊的管接头结构，疏水性良好的氟胶管不易脱落，十分安全。
-
安全
管接头较长，2条喉箍便于紧固，安全、安心。
安全
管接头较长，2条喉箍便于紧固，安全、安心。
TOYOFUSSO HOSE专用接头
工厂设备配管、各类机械嵌入用接头（TOYOFUSSO HOSE系列专用）
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 9、12、15、19、25、32、38、50
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1、R1-1/4、R1-1/2、R2
| 型号 | FJN | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SUS316L |

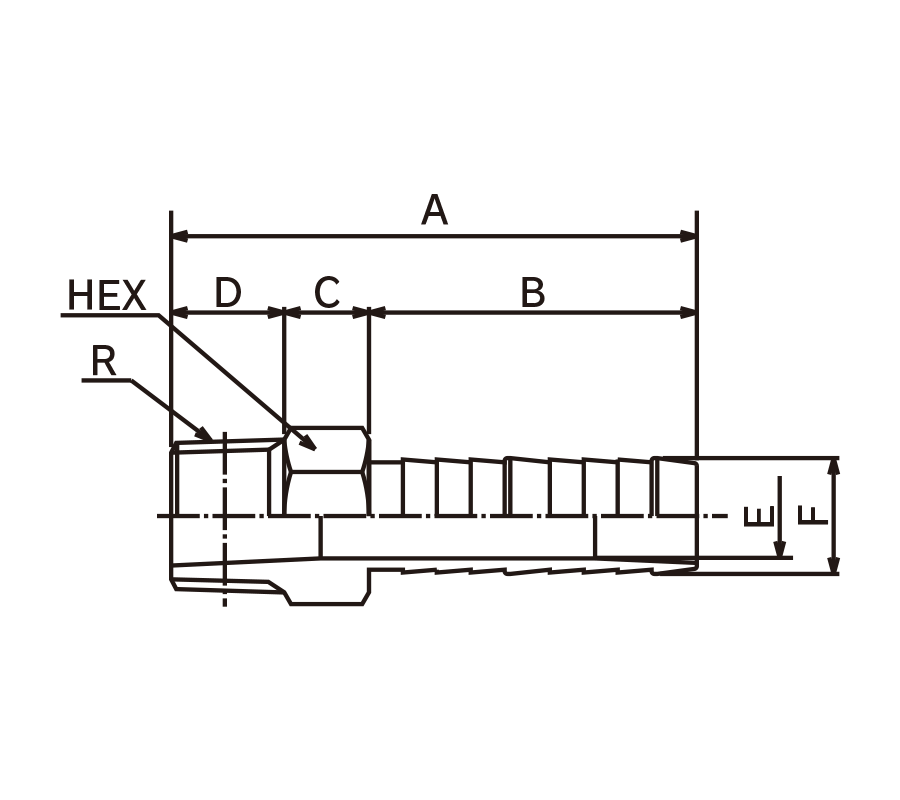

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | HEX | R | |||||
| FJN-9-R3/8 | 9 | R3/8 | 61 | 38 | 8 | 15 | 7 | 10.5 | 17 | 3/6 | 17 | 2 |
| FJN-12-R1/2 | 12 | R1/2 | 66 | 38 | 10 | 18 | 9 | 13.5 | 22 | 1/2 | 22 | 2 |
| FJN-15-R1/2 | 15 | R1/2 | 86 | 58 | 10 | 18 | 11.5 | 16.5 | 22 | 1/2 | 22 | 2 |
| FJN-19-R3/4 | 19 | R3/4 | 93 | 58 | 15 | 20 | 15 | 20.5 | 27 | 3/4 | 27 | 2 |
| FJN-25-R1 | 25 | R1 | 95 | 58 | 15 | 22 | 20 | 27 | 35 | 1 | 35 | 2 |
| FJN-32-R1-1/4 | 32 | R1-1/4 | 103 | 66 | 12 | 25 | 27 | 34 | 46 | 1-1/4 | 46 | 1 |
| FJN-38-R1-1/2 | 38 | R1-1/2 | 103 | 66 | 12 | 25 | 33 | 40 | 50 | 1-1/2 | 50 | 1 |
| FJN-50-R2 | 50 | R2 | 109 | 66 | 13 | 30 | 45 | 52 | 60 | 2 | 60 | 1 |
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。
可能会对食品的卫生方面有影响。*胶管夹请务必使用2根本公司生产的SB型胶管夹。
*紧固胶管夹时，请套住竹笋部外圈部( 大) 以外的部分紧固。
适合胶管 5款商品
|
胶管名称 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO SOFT 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT-S 胶管 |
|---|---|---|---|---|---|---|
| 主材质 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | |
| 使用温度范围 | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -20℃~80℃ | -5℃~70℃ | |
| 型号 | FF | FFE | FFY | FFS | FFYS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
| FJN-9-R3/8 |
9
R3/8
|
◯ | - | - | - | - |
| FJN-12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | - | - |
| FJN-15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | - |
| FJN-19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ |
| FJN-25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ |
| FJN-32-R1-1/4 |
32
R1-1/4
|
◯ | - | - | ◯ | ◯ |
| FJN-38-R1-1/2 |
38
R1-1/2
|
◯ | - | - | ◯ | ◯ |
| FJN-50-R2 |
50
R2
|
◯ | - | - | - | ◯ |
