全球食品、饮料、药品等机器及设备配管用接头（HYBRID TOYOFOODS-N HOSE专用）

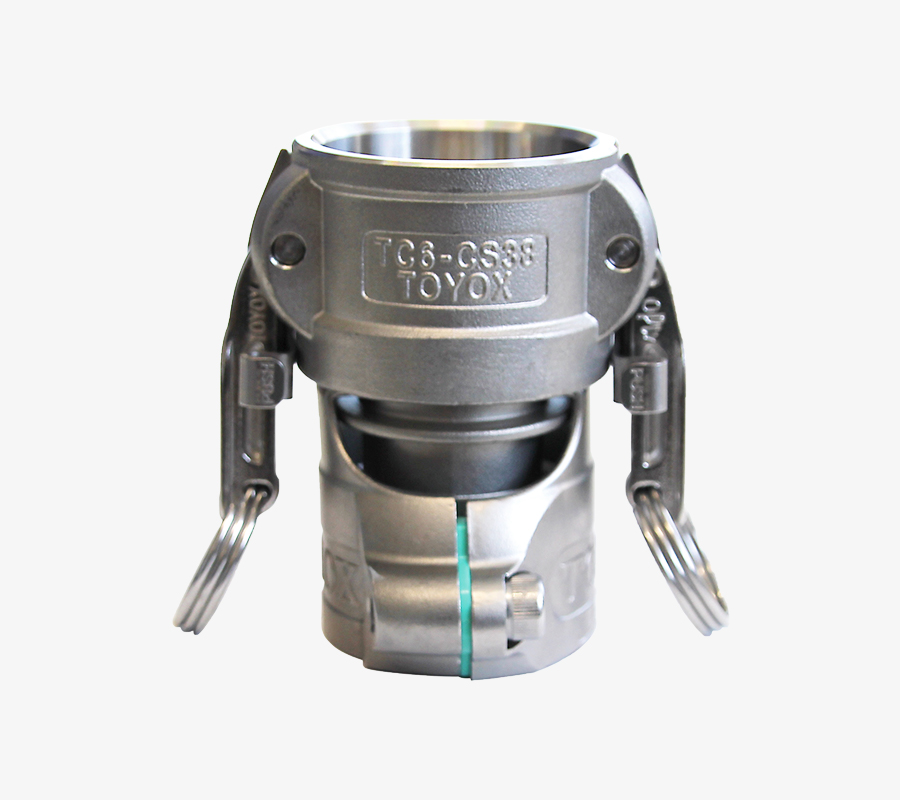

TOYOCONNECTOR TC6-CSN
- 型号｜TC6-CSN
- 材质｜不锈钢
防漏防脱
作业性提高
防止液体积留
安全
商品特点
-

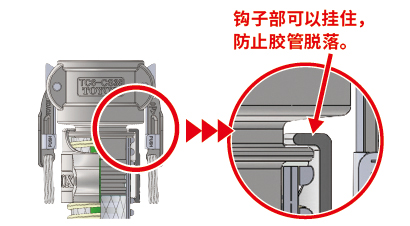

防漏防脱
管箍的钩子部分可以挂在接头主体的槽部，以防止胶管脱落。从而提高了作业时的安全性，并减少了由于生产故障造成的不良损失。
防漏防脱
管箍的钩子部分可以挂在接头主体的槽部，以防止胶管脱落。从而提高了作业时的安全性，并减少了由于生产故障造成的不良损失。
-

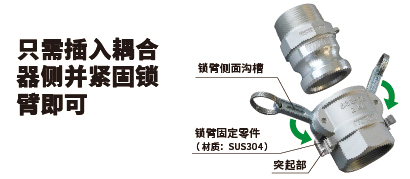

作业性提高
带有便于插入接头的锁臂ROCK功能。
作业性提高
带有便于插入接头的锁臂ROCK功能。
-
防止液体积留
接头前端部以及胶管内面不易积聚流体残留物，十分卫生。
防止液体积留
接头前端部以及胶管内面不易积聚流体残留物，十分卫生。
-
安全
带有防止锁臂意外脱落的ROCK功能。
安全
带有防止锁臂意外脱落的ROCK功能。
TOYOCONNECTOR TC6-CSN
食品、饮料、药品等机器及设备配管用接头（HYBRID TOYOFOODS-N HOSE专用）
- 胶管一侧
- 专用管箍
- 胶管内径（mm）
- 38、50
- KAMLOK
- 耦合器
- 连接尺寸
- 1-1/2、2
| 型号 | TC6-CSN | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头、管夹、锁臂 | SCS14（相当于SUS316） |
| 锁臂固定零件、固定销、固定环、弹簧 | SUS304 | |
| 螺栓 | SUSXM7（相当于SUS304） | |
| 垫圈 | 硅橡胶 ※出厂时装有硅胶垫片。 使用流体为油类时，请更换为产品附带的垫片(Buna-N、黑色)。 | |
| 橡胶盖 | EPDM | |
| 衬垫・垫圈（仅限50规格） | 聚甲醛 | |
| 螺栓螺纹部的润滑剂 | NSF“H1”中注册的润滑脂 | |

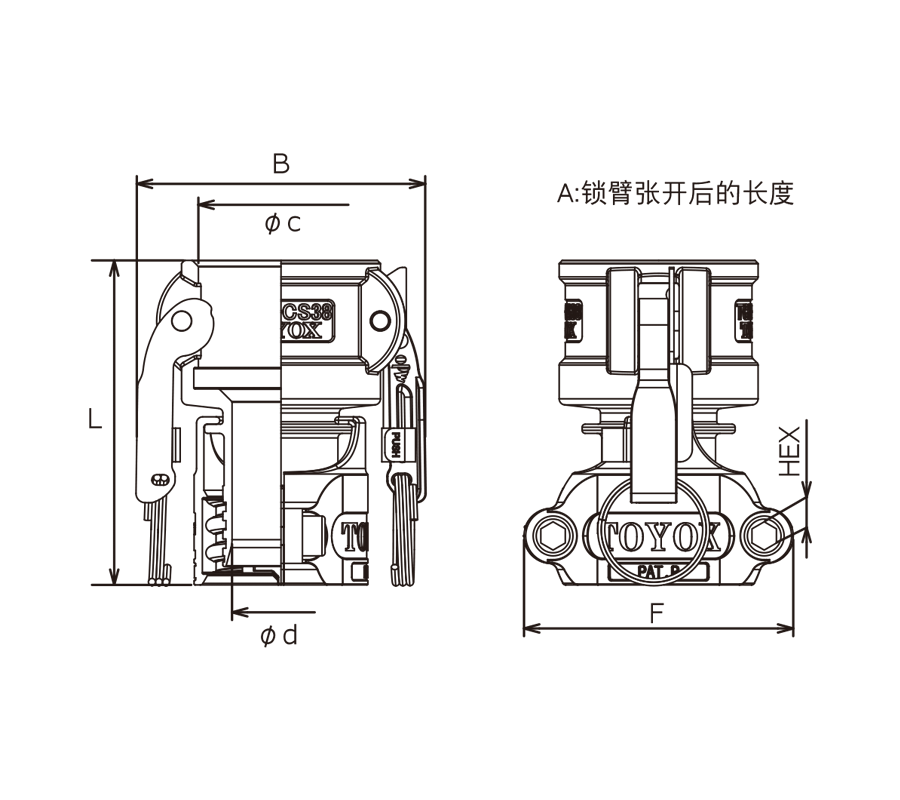

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 包装单位（个） | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | HEX | L | ΦC | ||||
| TC6-CSN38 | 38 | 1-1/2" | 184 | 93 | 6 | 106 | 54 | 4 |
| TC6-CSN50 | 50 | 2" | 193 | 103 | 8 | 122.5 | 63.3 | 2 |
※与KAMLOK兼容。
注意事项
*专为HYBRID TOYOFOODS-N Hose设计的接头。
*该接头并非可日常拆卸清洗用的接头。
*请与相同材质的KAMLOK连接。否则可能会发生腐蚀（电腐蚀）。
适合胶管 1款商品
|
胶管名称 | HYBRID TOYOFOODS-N 胶管 |
|---|---|---|
| 主材质 | 软质聚氯乙烯 | |
| 使用温度范围 | -5℃~50℃ | |
| 型号 | HTF-N | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
| TC6-CSN38 |
38
1-1/2"
|
◯ |
| TC6-CSN50 |
50
2"
|
◯ |
| 品名 | 型号 | 适合接头型号 | 包装单位 | |
|---|---|---|---|---|
 |
管夹套件 明细： 管夹根体 … 左右各1个 螺栓 … 2根 隔片 …1个 垫圈 …1个 （只能用于50号） |
TC6-F38-CBSS | TC6-CSN38 TC6-ESN38 TC6-FN38-1.5S |
1組 |
| TC6-F50-CBSS | TC6-CSN50 TC6-ESN50 TC6-FN50-2S |
|||
| 橡皮帽 | TC6-F38-GN | TC6-CSN38 TC6-ESN38 TC6-FN38-1.5S |
4个 | |
| TC6-F50-GN | TC6-CSN50 TC6-ESN50 TC6-FN50-2S |
- 管夹主体：SCS14(相当于SUS316)
螺栓：SUSXM7(相当于SUS304)
衬垫、垫圈(仅限50规格)：聚甲醛
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂(极压润滑脂)
橡胶盖：EPDM
*TC6-CSN、TC6-ESN、TC6-FN接头进行再利用时，需要更换橡皮帽。
安装方法
-
1 拧松螺栓，从管接头上卸掉管夹。
-
2 将橡皮帽穿过胶管。
*橡皮帽的插入量见使用说明书。
-
3 将穿过橡皮帽的胶管一直插到管接头的胶管口根部。
-
4 将管夹对准管接头的槽部临时装配。
*调整橡皮帽△记号，使其位于缝隙的中央。
-
5 轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
如果有缝隙无法拧紧时，请放置一段时间，再拧紧直到管夹没有缝隙为止。
*图解为TOYOCONNECTOR TC6-CS型。
安装工具
紧固螺栓时，应使用长度在180mm以上（TC6-CSN50为200mm以上）的“六角板手”。
