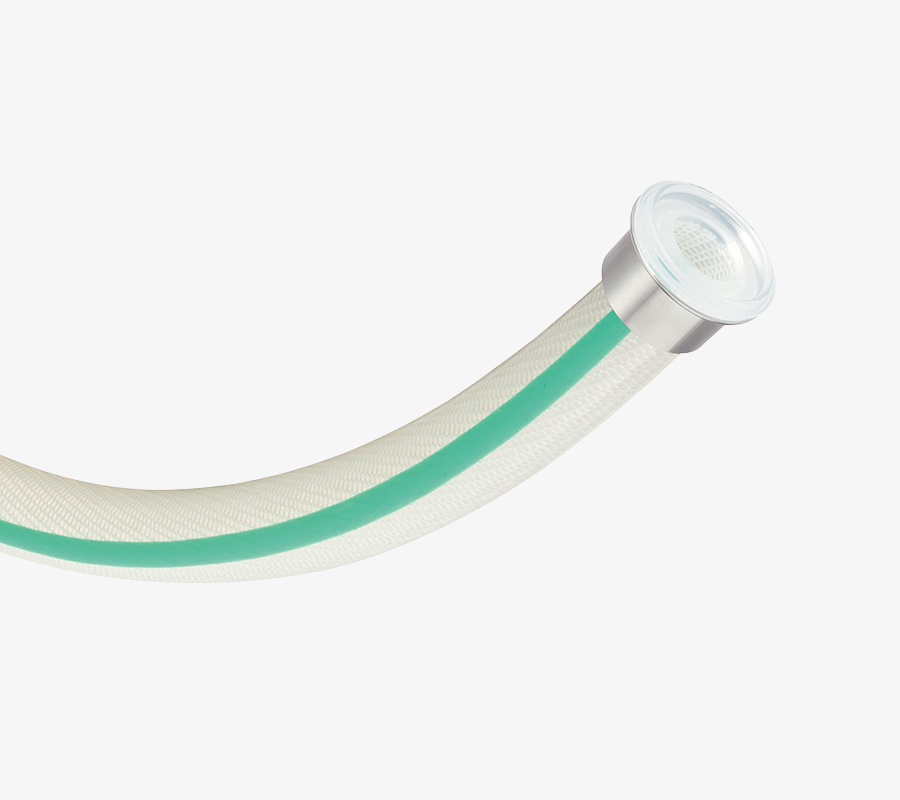

卡盘接头扣压品 HF
- 型号｜HF
- 材质｜不锈钢
防止液体积留
防漏防脱
节省清洗时间
耐腐蚀
商品特点
-
防止液体积留

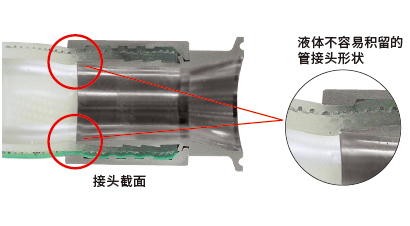

胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。
防止液体积留
胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。
-
防漏防脱

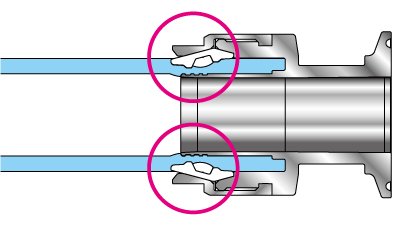

由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
防漏防脱
由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
-
节省清洗时间
因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间
节省清洗时间
因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间
-
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
卡盘接头扣压品 HF
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE/ECORON HOSE系列专用）
- 胶管一侧
- 扣压
- 胶管内径（mm）
- 9、12、15、19、25、32、38、50
- 机器一侧
- 卡盘
- 接头规格
- 8A、10A、15A、1S、1.5S、2S
| 型号 | HF | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 竹笋接头 | SUS316L |
| 接头罩 | SUS304 | |
接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | L | |||
| HF-9-8A | 9 | 8A | 34 | 27.5 | 10.5 | 8 | 48 |
| HF-9-10A | 10A | 34 | 27.5 | 14 | 8 | 50 | |
| HF-9-15A | 15A | 34 | 27.5 | 17.5 | 8 | 53 | |
| HF-12-8A | 12 | 8A | 34 | 27.5 | 10.5 | 10.5 | 50 |
| HF-12-10A | 10A | 34 | 27.5 | 14 | 10.5 | 50 | |
| HF-12-15A | 15A | 34 | 27.5 | 17.5 | 10.5 | 53 | |
| HF-15-10A | 15 | 10A | 34 | 27.5 | 14 | 13 | 50 |
| HF-15-15A | 15A | 34 | 27.5 | 17.5 | 13 | 53 | |
| HF-15-1S | 1S | 50.5 | 43.5 | 23 | 13 | 53 | |
| HF-19-15A | 19 | 15A | 34 | 27.5 | 17.5 | 16.5 | 54 |
| HF-19-1S | 1S | 50.5 | 43.5 | 23 | 16.5 | 54 | |
| HF-25-1S | 25 | 1S | 50.5 | 43.5 | 23 | 22 | 56 |
| HF-25-1.5S | 1.5S | 50.5 | 43.5 | 35.7 | 22 | 56 | |
| HF-32-1.5S | 32 | 1.5S | 50.5 | 43.5 | 35.7 | 28 | 67 |
| HF-38-1.5S | 38 | 1.5S | 50.5 | 43.5 | 35.7 | 34 | 73 |
| HF-38-2S | 2S | 64 | 56.5 | 47.8 | 34 | 73 | |
| HF-50-2S | 50 | 2S | 64 | 56.5 | 47.8 | 46 | 75 |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度＝mm | 容许范围＝mm | |
|---|---|---|
| 500未满 | +10 | 0 |
| 500以上 1000未满 | +15 | 0 |
| 1000以上 2000未满 | +20 | 0 |
| 2000以上 5000未满 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事项
*此产品不单独销售
*由于是制造商的加工产品，请指定胶管名称、胶管尺寸和胶管长度等。
适合胶管 10款商品
|
胶管名称 | TOYOSILICONE 胶管 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE-S-PH 胶管 | ECORON 胶管 | ECORON-S 胶管 | ECORON 胶管-GB | ECORON-S 胶管-GB | TOYOSILICONE STEAM S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 聚烯烃树脂 | 聚烯烃树脂 | 聚烯烃树脂 | 聚烯烃树脂 | 硅橡胶 | |
| 使用温度范围 | -30℃~150℃ | -30℃~130℃ | -30℃~100℃ | -30℃~150℃ | -30℃~180℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -30℃~140℃ | |
| 型号 | TSI | HTSI | TSIP | TSIS2 | TSIS-PH | EC | ECS | EC-GB | ECS-GB | TSISTMS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
|
|
 |
| HF-9-8A |
9
8A
|
◯ | - | - | - | - | - | - | - | - | - |
| HF-9-10A |
9
10A
|
◯ | - | - | - | - | - | - | - | - | - |
| HF-9-15A |
9
15A
|
◯ | - | - | - | - | - | - | - | - | - |
| HF-12-8A |
12
8A
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-12-10A |
12
10A
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-12-15A |
12
15A
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-15-10A |
15
10A
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-15-15A |
15
15A
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-15-1S |
15
1S
|
◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| HF-19-15A |
19
15A
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HF-19-1S |
19
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HF-25-1S |
25
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HF-25-1.5S |
25
1.5S
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HF-32-1.5S |
32
1.5S
|
◯ | ◯ | - | ◯ | ◯ | - | - | - | - | ◯ |
| HF-38-1.5S |
38
1.5S
|
◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HF-38-2S |
38
2S
|
◯ | ◯ | - | ◯ | ◯ | - | - | - | - | ◯ |
| HF-50-2S |
50
2S
|
◯ | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
