全球食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
六角螺母接头扣压品
- 型号｜HNT
- 材质｜不锈钢
防止液体积留
防漏防脱
节省清洗时间
耐腐蚀
商品特点
-

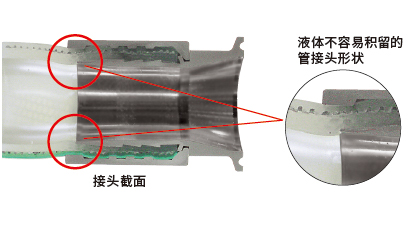

防止液体积留
胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。
防止液体积留
胶管和接头之间为液体不易积留的构造，十分卫生，可安心使用。
-
防漏防脱
由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
防漏防脱
由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
-
节省清洗时间
因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间
节省清洗时间
因采用液体不易积留的构造，所以无需进行分解清洗，大大缩短了清洗时间
-
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
六角螺母接头扣压品
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 扣压
- 胶管内径（mm）
- 25、32、38、50
- 机器一侧
- 六角螺母
- 接头规格
- 1S、1.5S、2S
| 型号 | HNT | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 竹笋接头 | SUS316L |
| 接头罩 | SUS304 | |

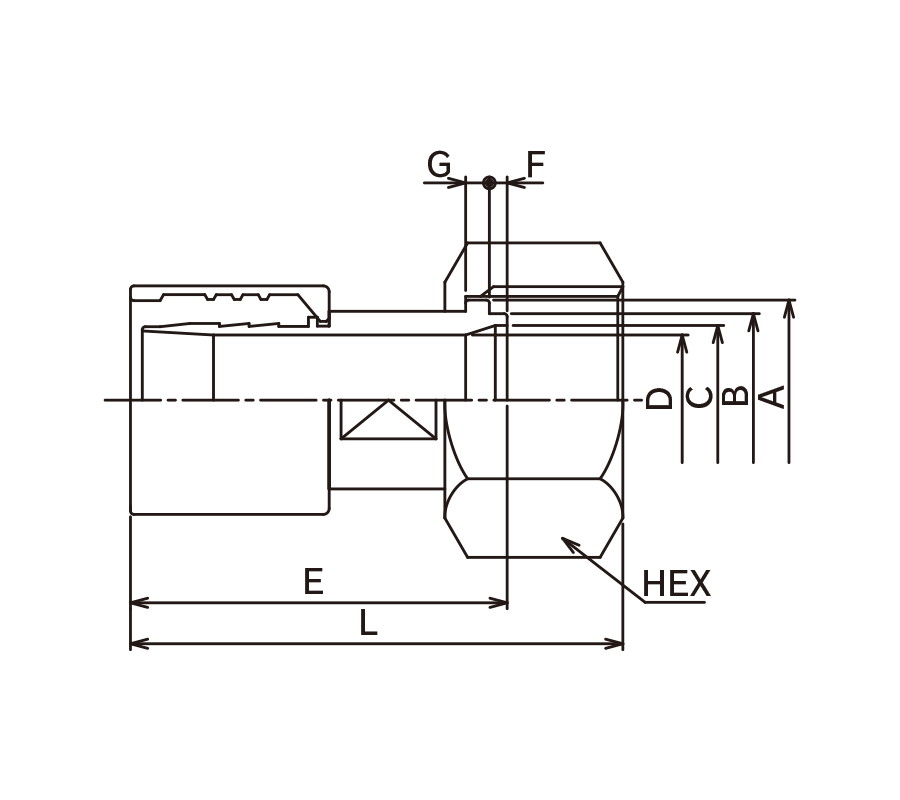

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | HEX | L | |||
| HNT-25-1S-HEX46 | 25 | 1S | 33.8 | 29.2 | 22.6 | 22 | 66 | 3 | 46 | 85.5 |
| HNT-32-1.5S-HEX56 | 32 | 1.5S | 47 | 42.7 | 35.6 | 28 | 74 | 3 | 56 | 93.5 |
| HNT-32-1.5S-HEX61 | 1.5S | 47 | 42.7 | 35.6 | 28 | 74 | 3 | 61 | 93.5 | |
| HNT-32-2S-HEX71 | 2S | 60.5 | 56 | 48.6 | 28 | 74 | 3 | 71 | 93.5 | |
| HNT-32-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 28 | 74 | 3 | 76 | 93.5 | |
| HNT-38-1.5S-HEX56 | 38 | 1.5S | 47 | 42.7 | 35.6 | 34 | 85 | 3 | 56 | 104.5 |
| HNT-38-1.5S-HEX61 | 1.5S | 47 | 42.7 | 35.6 | 34 | 85 | 3 | 61 | 104.5 | |
| HNT-38-2S-HEX71 | 2S | 60.5 | 56 | 48.6 | 34 | 85 | 3 | 71 | 104.5 | |
| HNT-38-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 34 | 85 | 3 | 76 | 104.5 | |
| HNT-50-2S-HEX71 | 50 | 2S | 60.5 | 56 | 48.6 | 46 | 87 | 3 | 71 | 106.5 |
| HNT-50-2S-HEX76 | 2S | 60.5 | 56 | 48.6 | 46 | 87 | 3 | 76 | 106.5 | |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度＝mm | 容许范围＝mm | |
|---|---|---|
| 500未满 | +10 | 0 |
| 500以上 1000未满 | +15 | 0 |
| 1000以上 2000未满 | +20 | 0 |
| 2000以上 5000未满 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事项
*此产品不单独销售
*由于是制造商的加工产品，请指定胶管名称、胶管尺寸和胶管长度等。
适合胶管 6款商品
|
胶管名称 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE-S-PH 胶管 | TOYOSILICONE STEAM S 胶管 |
|---|---|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~130℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~180℃ | -30℃~140℃ | |
| 型号 | HTSI | TSI | TSIP | TSIS2 | TSIS-PH | TSISTMS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
| HNT-25-1S-HEX46 |
25
1S
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| HNT-32-1.5S-HEX56 |
32
1.5S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-32-1.5S-HEX61 |
32
1.5S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-32-2S-HEX71 |
32
2S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-32-2S-HEX76 |
32
2S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-38-1.5S-HEX56 |
38
1.5S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-38-1.5S-HEX61 |
38
1.5S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-38-2S-HEX71 |
38
2S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-38-2S-HEX76 |
38
2S
|
◯ | ◯ | - | ◯ | ◯ | ◯ |
| HNT-50-2S-HEX71 |
50
2S
|
- | ◯ | - | ◯ | ◯ | ◯ |
| HNT-50-2S-HEX76 |
50
2S
|
- | ◯ | - | ◯ | ◯ | ◯ |
