GLOBAL
全球食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE专用）
TOYOSILICONE FERRULE HOSE
- 型号｜NLF
- 材质｜硅橡胶
防止液体积留
防漏防脱
节省清洗时间
卫生
商品特点
-

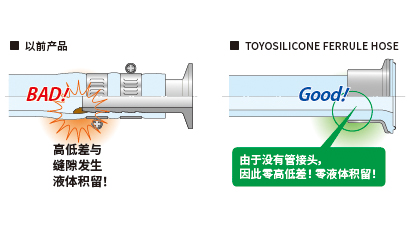

防止液体积留
由于没有管接头，因此不会发生液体积留，可以防止污染，十分卫生。
防止液体积留
由于没有管接头，因此不会发生液体积留，可以防止污染，十分卫生。
-
防漏防脱
由于为接头一体成型品，因此可防止胶管脱落、流体泄漏。
防漏防脱
由于为接头一体成型品，因此可防止胶管脱落、流体泄漏。
-
节省清洗时间
无需进行分解清洗，缩短了清洗时间。
节省清洗时间
无需进行分解清洗，缩短了清洗时间。
-
卫生
不会从胶管端面的加强丝渗透流体，十分卫生。
卫生
不会从胶管端面的加强丝渗透流体，十分卫生。
TOYOSILICONE FERRULE HOSE
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE专用）
- 胶管一侧
- 一体成型
- 胶管内径（mm）
- 19、25
- 机器一侧
- 卡盘
- 接头规格
- 1S
| 型号 | NLF | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | 硅橡胶 |
| 接头罩 | SUS304 | |

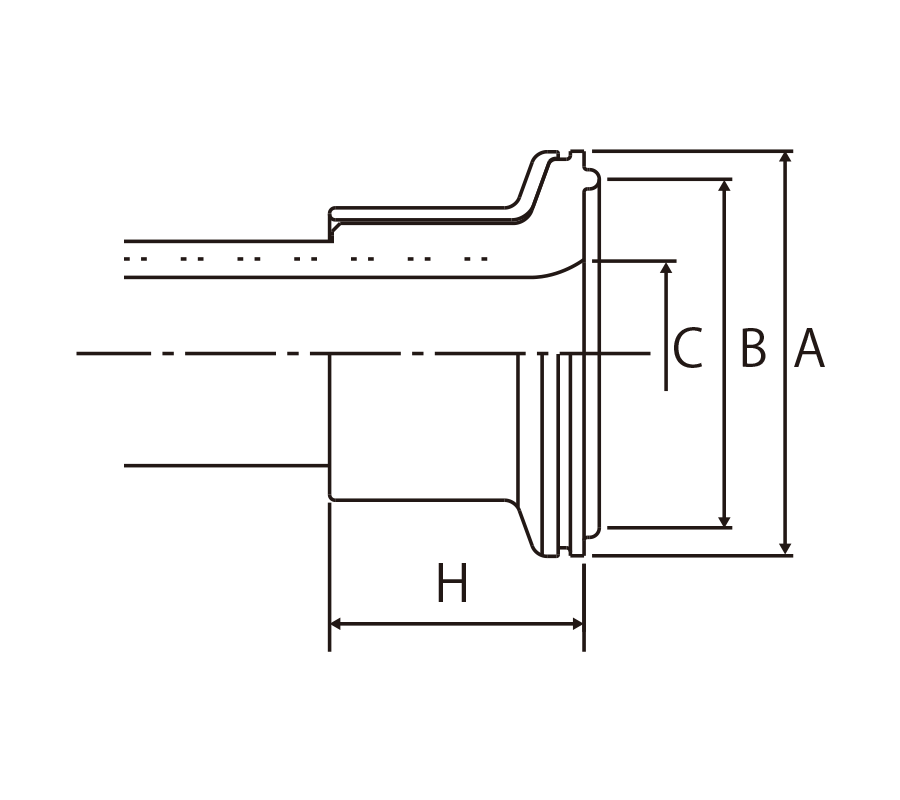

接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | |||
|---|---|---|---|---|---|---|
| A | B | C | H | |||
| NLF-19 | 19(TSI-19) | 1S | 50.5 | 43.5 | 22.8 | 32 |
| NLF-25 | 25(TSI-25) | 1S | 50.5 | 43.5 | 25.4 | 27 |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度＝mm | 容许范围＝mm | |
|---|---|---|
| 500未满 | +10 | 0 |
| 500以上 1000未满 | +15 | 0 |
| 1000以上 2000未满 | +20 | 0 |
| 2000以上 5000未满 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事项
① 请绝对不要长时间用于无极性有机溶剂（苯、甲苯、己烷等）、卤化烃（二氯甲烷、三氯乙烷等）、高浓度强酸、强碱、矿物油和蒸汽，并不得用于70℃以上的动、植物油。使用蒸汽清洗时，请以0.2MPa(130℃)以下的饱和水蒸汽压在短时间内清洗。
② 请绝对不要用于超过100℃的高温水（温调机配管用途等）。否则胶管加强材料（丝）会脆化，导致胶管破裂，可能会造成人员受伤、烫伤等二次伤害。
③ 硅橡胶具有高透气性。使用气体时请注意。选型前请务必确认“安全使用注意事项”。
适合胶管 1款商品
|
胶管名称 | TOYOSILICONE 胶管 |
|---|---|---|
| 主材质 | 硅橡胶 | |
| 使用温度范围 | -30℃~150℃ | |
| 型号 | TSI | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
| NLF-19 |
19(TSI-19)
1S
|
◯ |
| NLF-25 |
25(TSI-25)
1S
|
◯ |
