全球工厂设备配管、各类机械嵌入用接头（TOYOSILICONE HOSE系列专用）
管用平行内螺纹接头不锈钢扣压品
- 型号｜H04
- 材质｜不锈钢
防漏防脱
耐腐蚀
安全
商品特点
-
防漏防脱

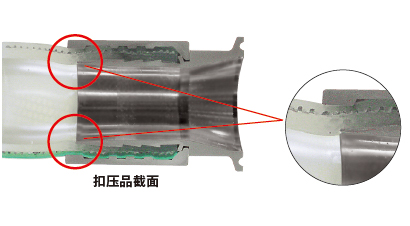

由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
防漏防脱
由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
-
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
耐腐蚀
不锈钢制成，耐腐蚀，十分卫生，可安心使用。
-
安全、寿命长

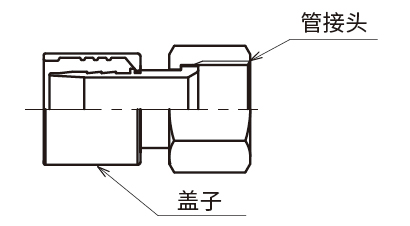

通过胶管内管不容易断裂的盖子和管接头形状，保证安全、寿命长。
安全、寿命长
通过胶管内管不容易断裂的盖子和管接头形状，保证安全、寿命长。
-
支持识别刻字

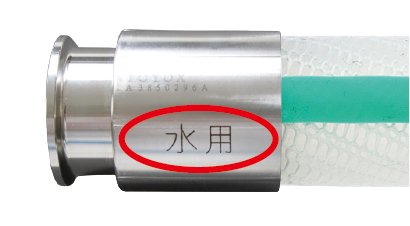

通过配管的识别防止异物混入、串味，降低产品废弃。
支持识别刻字
通过配管的识别防止异物混入、串味，降低产品废弃。
管用平行内螺纹接头不锈钢扣压品
工厂设备配管、各类机械嵌入用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 扣压
- 胶管内径（mm）
- 9、12、19、25
- 机器一侧
- 内螺纹
- 连接尺寸
- G3/8、G1/2、G3/4、G1
| 型号 | H04 | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 竹笋接头 | SUS304 |
| 接头罩 | SUS304 | |

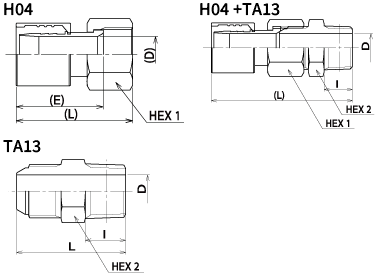

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|---|
| D | E | I | L | HEX1 | HEX2 | |||
| H04-9 | 9 | G3/8 | 7.5 | 56.0 | 65.0 | 19.0 | ||
| H04-9+TA13 | R3/8 | 7.0 | 15.0 | 87.0 | 19.0 | 17.0 | ||
| H04-12 | 12 | G1/2 | 10.5 | 59.0 | 72.0 | 24.0 | ||
| H04-12+TA13 | R1/2 | 10.0 | 18.0 | 92.0 | 24.0 | 22.0 | ||
| H04-19 | 19 | G3/4 | 16.5 | 63.0 | 77.0 | 30.0 | ||
| H04-19+TA13 | R3/4 | 16.0 | 20.0 | 102.0 | 30.0 | 27.0 | ||
| H04-25 | 25 | G1 | 22.0 | 69.0 | 87.0 | 38.0 | ||
| H04-25+TA13 | R1 | 22.0 | 22.0 | 108.0 | 38.0 | 35.0 | ||
| TA13-R3/8 | R3/8 | 7.0 | 15.0 | 40.5 | 17.0 | |||
| TA13-R1/2 | R1/2 | 10.0 | 18.0 | 48.0 | 22.0 | |||
| TA13-R3/4 | R3/4 | 16.0 | 20.0 | 54.0 | 27.0 | |||
| TA13-R1 | R1 | 22.0 | 22.0 | 56.5 | 35.0 | |||
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度＝mm | 容许范围＝mm | |
|---|---|---|
| 500未满 | +10 | 0 |
| 500以上 1000未满 | +15 | 0 |
| 1000以上 2000未满 | +20 | 0 |
| 2000以上 5000未满 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*此产品不单独销售
适合胶管 5款商品
|
胶管名称 | TOYOSILICONE 胶管 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE-S-PH 胶管 |
|---|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~150℃ | -30℃~130℃ | -30℃~100℃ | -30℃~150℃ | -30℃~180℃ | |
| 型号 | TSI | HTSI | TSIP | TSIS2 | TSIS-PH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
| H04-9 |
9
G3/8
|
◯ | - | - | - | - |
| H04-9+TA13 |
9
R3/8
|
◯ | - | - | - | - |
| H04-12 |
12
G1/2
|
◯ | ◯ | ◯ | - | - |
| H04-12+TA13 |
12
R1/2
|
◯ | ◯ | ◯ | - | - |
| H04-19 |
19
G3/4
|
◯ | ◯ | ◯ | ◯ | ◯ |
| H04-19+TA13 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ |
| H04-25 |
25
G1
|
◯ | ◯ | ◯ | ◯ | ◯ |
| H04-25+TA13 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ |
| TA13-R3/8 |
R3/8
|
- | - | - | - | - |
| TA13-R1/2 |
R1/2
|
- | - | - | - | - |
| TA13-R3/4 |
R3/4
|
- | - | - | - | - |
| TA13-R1 |
R1
|
- | - | - | - | - |
