全球工厂设备配管、各类机械嵌入用接头（TOYOSILICONE STEAM HOSE、TOYOSILICONE THERMO HOSE专用）
管用外锥螺纹接头扣压品
- 型号｜H01B
- 材质｜黄铜
防漏防脱
商品特点
-
防漏防脱

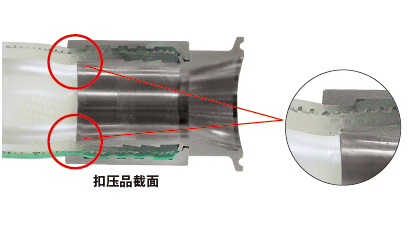

由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
防漏防脱
由于紧固胶管和接头，所以能防止胶管脱落和流体泄漏，十分安全。
-
安全、寿命长

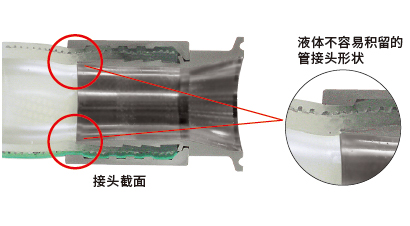

通过胶管内管不容易断裂的盖子和管接头形状，保证安全、寿命长。
安全、寿命长
通过胶管内管不容易断裂的盖子和管接头形状，保证安全、寿命长。
管用外锥螺纹接头扣压品
工厂设备配管、各类机械嵌入用接头（TOYOSILICONE STEAM HOSE、TOYOSILICONE THERMO HOSE专用）
- 胶管一侧
- 扣压
- 胶管内径（mm）
- 9、12、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1
| 型号 | H01B | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 竹笋接头 | 黄铜 |
| 接头罩 | 铝 | |

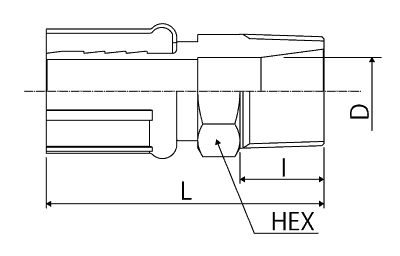

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | ||||
|---|---|---|---|---|---|---|---|
| D | E | H | HEX | I | |||
| H01B-9 | 9 | R3/8 | 7 | 26 | 20 | 17 | 15 |
| H01B-12 | 12 | R1/2 | 9.5 | 31 | 23 | 22 | 20 |
| H01B-19 | 19 | R3/4 | 15 | 35 | 31 | 27 | 20 |
| H01B-25 | 25 | R1 | 20.5 | 37 | 31 | 35 | 22 |
胶管装配长度的容许范围（根据JISB8360）
| 装配的长度＝mm | 容许范围＝mm | |
|---|---|---|
| 500未满 | +10 | 0 |
| 500以上 1000未满 | +15 | 0 |
| 1000以上 2000未满 | +20 | 0 |
| 2000以上 5000未满 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*此产品不单独销售
