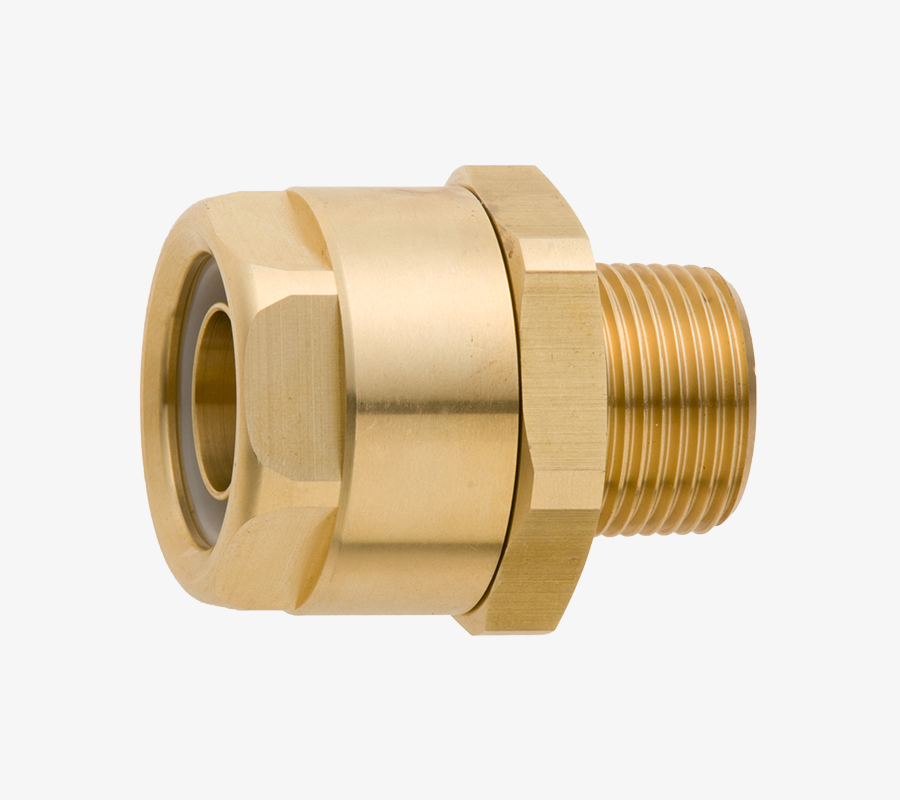

TOYOCONNECTOR TC3-B
- 型号｜TC3-B
- 材质｜黄铜
防漏防脱
节能
缩短配管作业时间
作业标准化
商品特点
-
-
节能

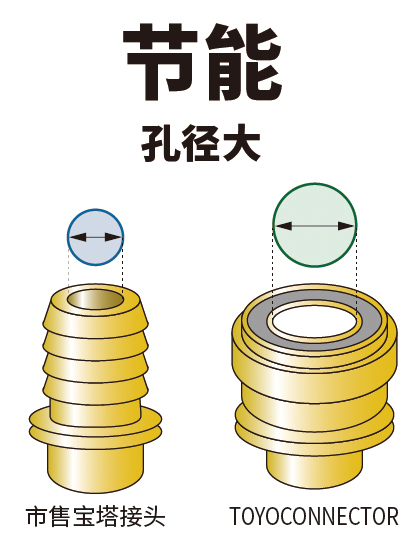

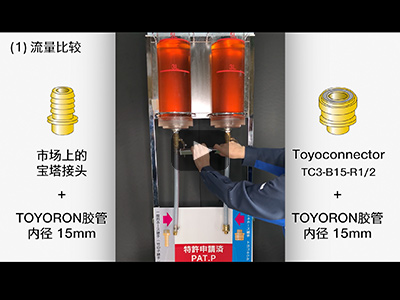

与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-
-
作业标准化
将圆盖螺母拧到底后完成。胶管插入也十分简单，不会因为人的不同而出现安装作业的参差不齐，可切实作业。
作业标准化
将圆盖螺母拧到底后完成。胶管插入也十分简单，不会因为人的不同而出现安装作业的参差不齐，可切实作业。
TOYOCONNECTOR TC3-B
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R1/4、R3/8、R1/2、R3/4、R1
| 型号 | TC3-B | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | 黄铜 |
| 圆盖螺母 | 黄铜 | |
| 橡胶密封垫圈 | NBR | |
| 套管 | 聚甲醛 | |
接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| HEX1 | HEX2 | L | Φd1 | |||||
| TC3-B9-R1/4 | 9 | R1/4 | 29 | 24 | 42.5 | 7 | 102 | 20 |
| TC3-B9-R3/8 | R3/8 | 29 | 24 | 43.5 | 7 | 108 | 20 | |
| TC3-B12-R3/8 | 12 | R3/8 | 32 | 27 | 44.5 | 10 | 127 | 20 |
| TC3-B12-R1/2 | R1/2 | 32 | 27 | 48 | 10 | 141 | 20 | |
| TC3-B15-R3/8 | 15 | R3/8 | 36 | 31 | 44.5 | 11.5 | 159 | 20 |
| TC3-B15-R1/2 | R1/2 | 36 | 31 | 48 | 13 | 167 | 20 | |
| TC3-B19-R1/2 | 19 | R1/2 | 41 | 36 | 52 | 15 | 239 | 10 |
| TC3-B19-R3/4 | R3/4 | 41 | 36 | 53.5 | 17 | 241 | 10 | |
| TC3-B25-R3/4 | 25 | R3/4 | 49 | 42 | 56 | 20.5 | 345 | 10 |
| TC3-B25-R1 | R1 | 49 | 42 | 59 | 22.5 | 357 | 10 | |
相关链接
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
适合胶管 19款商品
|
胶管名称 | ECORON 胶管 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | HYBRID TOYODROP 胶管 | FLAMEBLC HYBRID UL 胶管 | HYBRID TOYOFOODS 胶管 | TOYOBIO PRO 胶管 | TOYORING-F 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | |
| 型号 | EC | HPT | HTR | ST | TFB | TG | TR | TS | TSG | FB | EC-GB | HTD | FBH | HTF | TBP | TGF | ECS | TFS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
|
| TC3-B9-R1/4 |
9
R1/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TC3-B9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TC3-B12-R3/8 |
12
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| TC3-B12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| TC3-B15-R3/8 |
15
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-B15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-B19-R1/2 |
19
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | - | - |
| TC3-B19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | - | - |
| TC3-B25-R3/4 |
25
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC3-B25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 套管组件的型号 | 适合TOYOCONNECTOR的型号 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-9-RSS | TC3-B 9-R1/4 , TC3-B9-R3/8 | 20 |
| TC3-12-RSS | TC3-B12-R3/8 , TC3-B12-R1/2 | 20 | |
| TC3-15-RSS | TC3-B15-R3/8 , TC3-B15-R1/2 | 20 | |
| TC3-19-RSS | TC3-B19-R1/2 , TC3-B19-R3/4 | 10 | |
| TC3-25-RSS | TC3-B25-R3/4 , TC3-B25-R1 | 10 |
- Materials
- 套管：聚甲醛树脂
橡胶密封垫圈：NBR
安装方法
-
1首先将管接头安装在靠近机械那一侧。
-
2将胶管套上盖形螺母，再套在带垫圈的套管上。
*请确认垫圈是否紧贴于套管内侧的管道内。
-
3将套管完全插入管接头。
-
4拧上盖形螺母，直至完全拧紧。
安装工具

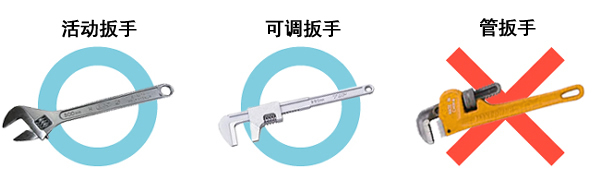

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
