全球工厂设备配管用接头（TOYOX胶管专用）

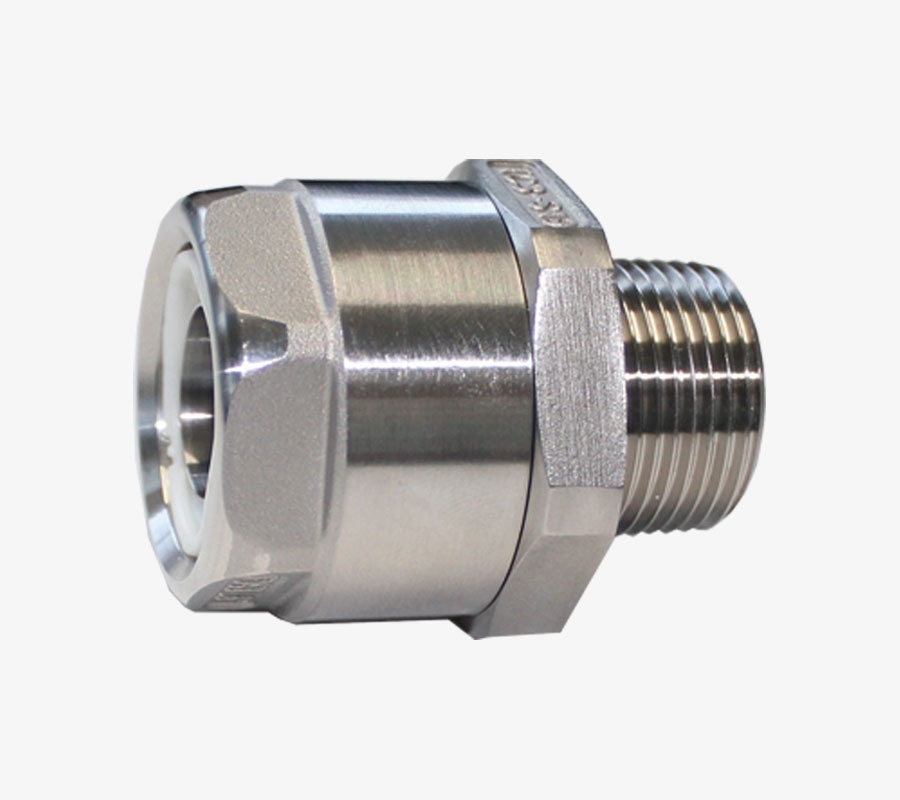

TOYOCONNECTOR TC3-S
- 型号｜TC3-S
- 材质｜不锈钢
防漏防脱
节能
缩短配管作业时间
耐久性
商品特点
-
-

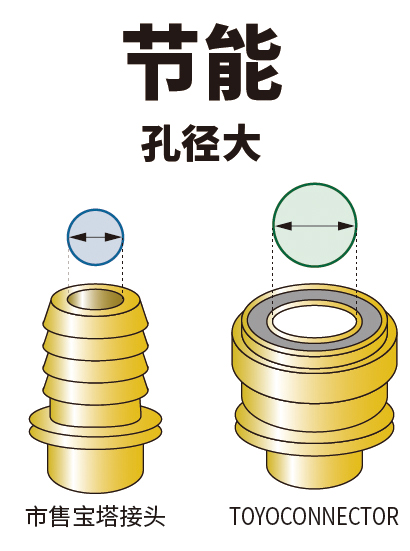

节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-
-
耐久性
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，还能防止钢材析出。
耐久性
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，还能防止钢材析出。
TOYOCONNECTOR TC3-S
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R1/4、R3/8、R1/2、R3/4、R1
| 型号 | TC3-S | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | SCS13(相当于SUS304)（ ※AISI304F(相当于SUS304)）※ 9-R1/4,12-R3/8,15-R3/8,19-R1/2,25-R3/4 |
| 圆盖螺母 | SCS13(相当于SUS304) | |
| 套管 | 聚甲醛 | |
| 橡胶密封垫圈 | NBR | |
接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| HEX1 | HEX2 | L | Φd1 | |||||
| TC3-S9-R1/4 | 9 | R1/4 | 29 | 24 | 43.0 | 7.0 | 100 | 20 |
| TC3-S9-R3/8 | R3/8 | 29 | 24 | 43.5 | 7.0 | 100 | 20 | |
| TC3-S12-R3/8 | 12 | R3/8 | 32 | 27 | 44.5 | 10.0 | 123 | 20 |
| TC3-S12-R1/2 | R1/2 | 32 | 27 | 48.0 | 10.0 | 130 | 20 | |
| TC3-S15-R3/8 | 15 | R3/8 | 36 | 31 | 44.5 | 11.5 | 157 | 20 |
| TC3-S15-R1/2 | R1/2 | 36 | 31 | 48.0 | 13.0 | 145 | 20 | |
| TC3-S15-R3/4 | R3/4 | 36 | 31 | 49.5 | 13.0 | 218 | 20 | |
| TC3-S19-R1/2 | 19 | R1/2 | 41 | 36 | 52.0 | 15.0 | 232 | 10 |
| TC3-S19-R3/4 | R3/4 | 41 | 36 | 53.5 | 16.5 | 220 | 10 | |
| TC3-S19-R1 | R1 | 41 | 36 | 56.5 | 16.5 | 225 | 10 | |
| TC3-S25-R3/4 | 25 | R3/4 | 49 | 42 | 56.0 | 20.5 | 338 | 10 |
| TC3-S25-R1 | R1 | 49 | 42 | 59.0 | 22.5 | 320 | 10 | |
相关链接
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
适合胶管 24款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | HYBRID TOYODROP 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO SOFT 胶管 | FLAMEBLC HYBRID UL 胶管 | TOYOFUSSO-S 胶管 | HYBRID TOYOFOODS 胶管 | TOYOBIO PRO 胶管 | TOYORING-F 胶管 | TOYOFUSSO SOFT-S 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 四氟树脂 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | |
| 型号 | EC | FF | HPT | HTR | ST | TFB | TG | TR | TS | TSG | FB | EC-GB | HTD | FFE | FFY | FBH | FFS | HTF | TBP | TGF | FFYS | ECS | TFS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| TC3-S9-R1/4 |
9
R1/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - |
| TC3-S9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - |
| TC3-S12-R3/8 |
12
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TC3-S12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TC3-S15-R3/8 |
15
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-S15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-S15-R3/4 |
15
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-S19-R1/2 |
19
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-S19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-S19-R1 |
19
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-S25-R3/4 |
25
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC3-S25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 套管组件的 型号 |
适合TOYOCONNECTOR的 型号 |
包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-9-RSS | TC3-S9-R3/8,TC3-S9-R1/4 | 20 |
| TC3-12-RSS | TC3-S12-R1/2,TC3-S12-R3/8 | 20 | |
| TC3-15-RSS | TC3-S15-R1/2,TC3-S15-R3/8 | 20 | |
| TC3-19-RSS | TC3-S19-R3/4,TC3-S19-R1/2 | 10 | |
| TC3-25-RSS | TC3-S25-R1,TC3-S25-R3/4 | 10 |
- 材質 /
- 套管：聚甲醛树脂
橡胶密封垫圈：NBR
安装方法
-
1首先将管接头安装在靠近机械那一侧。
-
2将胶管套上盖形螺母，再套在带垫圈的套管上。
*请确认垫圈是否紧贴于套管内侧的管道内。
-
3将套管完全插入管接头。
-
4拧上盖形螺母，直至完全拧紧。
（TC3-B型/TC3-S型共同）
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
