全球工厂设备配管用接头（TOYOX胶管专用）
TOYOCONNECTOR TC3-PB
- 型号｜TC3-PB
- 材质｜黄铜＋树脂
防漏防脱
节能
缩短配管作业时间
轻量
商品特点
-
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
-

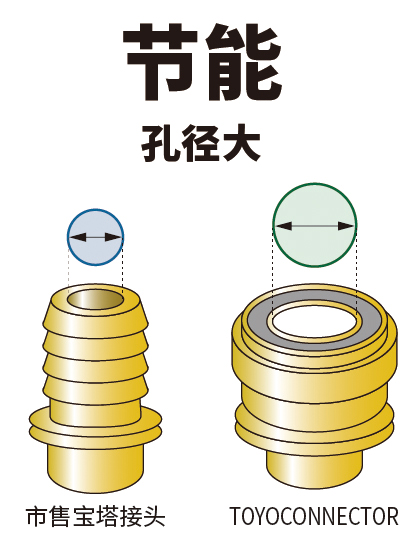

节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-
-
轻量
充分发挥树脂和黄铜的特性，实现了轻量化和提高作业性。
轻量
充分发挥树脂和黄铜的特性，实现了轻量化和提高作业性。
TOYOCONNECTOR TC3-PB
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1
| 型号 | TC3-PB | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头・圆盖螺母内环 | 黄铜 |
| 圆盖螺母 | 尼龙 | |
| 螺纹・套管 | 聚甲醛 | |

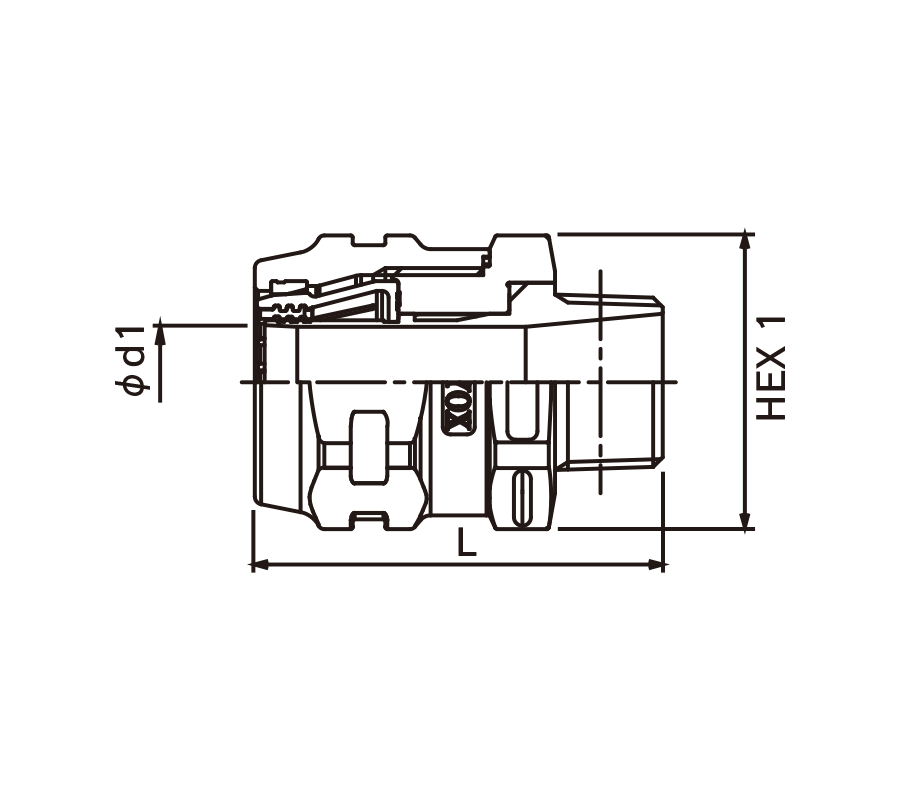

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||
|---|---|---|---|---|---|---|---|
| HEX1 | L | Φd1 | |||||
| TC3-PB9-R3/8 | 9 | R3/8 | 27 | 51 | 7 | 54 | 20 |
| TC3-PB12-R1/2 | 12 | R1/2 | 30 | 55 | 10 | 81 | 20 |
| TC3-PB15-R1/2 | 15 | R1/2 | 36 | 58 | 13 | 91 | 20 |
| TC3-PB19-R3/4 | 19 | R3/4 | 41 | 62.5 | 17 | 125 | 10 |
| TC3-PB25-R1 | 25 | R1 | 50 | 68.5 | 22.5 | 200 | 10 |
相关链接
注意事项
*室内专用接头
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
适合胶管 15款商品
|
胶管名称 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | HYBRID TOYODROP 胶管 | FLAMEBLC HYBRID UL 胶管 | HYBRID TOYOFOODS 胶管 | TOYOBIO PRO 胶管 | TOYORING-F 胶管 | TOYOFOODS-S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | |
| 使用温度范围 | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | |
| 型号 | HPT | HTR | ST | TFB | TG | TR | TS | TSG | FB | HTD | FBH | HTF | TBP | TGF | TFS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TC3-PB9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| TC3-PB12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-PB15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC3-PB19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - |
| TC3-PB25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 套管组件的型号 | 适合TOYOCONNECTOR的型号 | 包装单位 |
|---|---|---|---|
| 个 | |||
 |
TC3-PB9-S | TC3-PB9-R3/8 | 10 |
| TC3-PB12-S | TC3-PB12-R1/2 | 10 | |
| TC3-PB15-S | TC3-PB15-R1/2 | 10 | |
| TC3-PB19-S | TC3-PB19-R3/4 | 10 | |
| TC3-PB25-S | TC3-PB25-R1 | 10 |
- 材質 /
- 套管：聚甲醛树脂
安装方法
-
1首先将管接头安装在靠近机械那一侧。
-
2将胶管套上盖形螺母。
-
3将胶管插入管接头深处。
*胶管的插入深度，请参考使用说明书。
-
4拧紧盖形螺母，直至没有缝隙。
*拧盖形螺母时，当出现“咯噔咯噔”的手感，标志着螺母已经拧好。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
