全球工厂设备配管用接头（TOYOSILICONE HOSE系列专用）

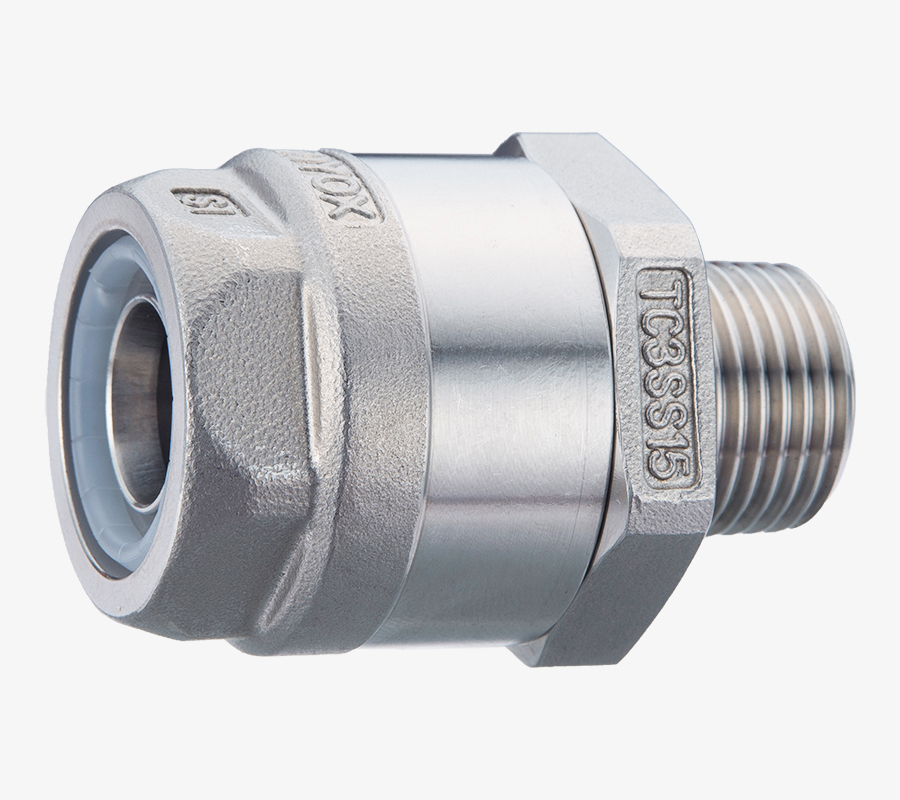

TOYOCONNECTOR TC3-SS
- 型号｜TC3-SS
- 材质｜不锈钢
防漏防脱
节能
缩短配管作业时间
卫生
商品特点
-
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
-
节能

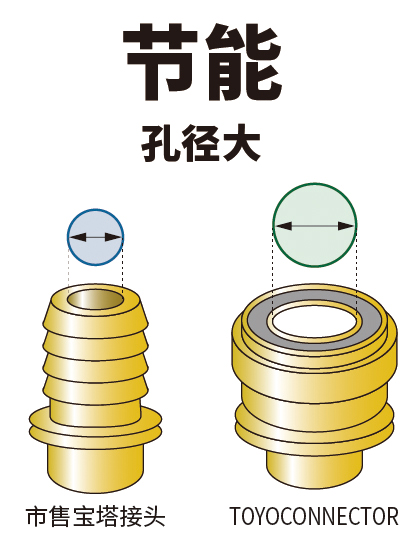

与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
节能
与宝塔接头相比胶管嘴的有效截面面积大，可减小压降，可望获得削减耗电量的效果。
-
缩短配管作业时间
无需紧固作业，只需紧固螺母到间隙消失，安装简单。
缩短配管作业时间
无需紧固作业，只需紧固螺母到间隙消失，安装简单。
-
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，卫生。
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，卫生。
TOYOCONNECTOR TC3-SS
工厂设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1
| 型号 | TC3-SS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 圆盖螺母 | SCS13（相当于SUS304） |
| 接头 | SCS16（相当于SUS316L） | |
| 套管 | PVDF | |
接头规格表

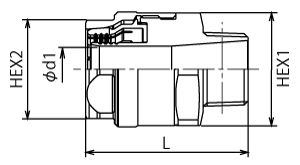

| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| HEX1 | HEX2 | L | Φd1 | |||||
| TC3-SS9-R3/8 | 9 | R3/8 | 28 | 24.2 | 48 | 6.9 | 133 | 20 |
| TC3-SS12-R1/2 | 12 | R1/2 | 32 | 27 | 53 | 10.1 | 178 | 20 |
| TC3-SS15-R1/2 | 15 | R1/2 | 36 | 30.8 | 55 | 13.3 | 217 | 20 |
| TC3-SS19-R3/4 | 19 | R3/4 | 41 | 35.8 | 59.5 | 16.9 | 290 | 10 |
| TC3-SS25-R1 | 25 | R1 | 50 | 43.8 | 66 | 22.8 | 438 | 10 |
相关链接
注意事项
*施工时，请勿使用含有溶剂的液体螺丝密封剂。
适合胶管 6款商品
|
胶管名称 | TOYOSILICONE 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S-PH 胶管 |
|---|---|---|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -30℃~130℃ | -30℃~100℃ | -30℃~180℃ | |
| 型号 | TSI | TSISTM | TSITH | HTSI | TSIP | TSIS-PH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
| TC3-SS9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | - | - | - |
| TC3-SS12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC3-SS15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| TC3-SS19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC3-SS25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 交换用套管组件 | 型号 | 包装单位 |
|---|---|---|
| 个 | ||
 |
TC3-SS9-S | 20 |
| TC3-SS12-S | 20 | |
| TC3-SS15-S | 20 | |
| TC3-SS19-S | 10 | |
| TC3-SS25-S | 10 |
- 材質 /
- 套管：PVDF
安装方法
-
1首先将管接头安装在靠近机械那一侧。
-
2将管接头连接至套管上。
*请确认套管的栓和管接头的销孔位置是否重合。
-
3将胶管套上盖形螺母，确保在套管没有偏移的情况下，将胶管插入套管深处。
*请确认安装无松动。
-
4拧上盖形螺母，直至完全拧紧。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
