全球食品,耐油用胶管
HYBRID TOYOFOODS 胶管
型号｜HTF
HYBRID TOYOFOODS HOSE
对胶管弯折、压扁的耐受性强，输送效率提高
弯曲半径小，还可在狭窄场所进行配管
持久
商品特点
-

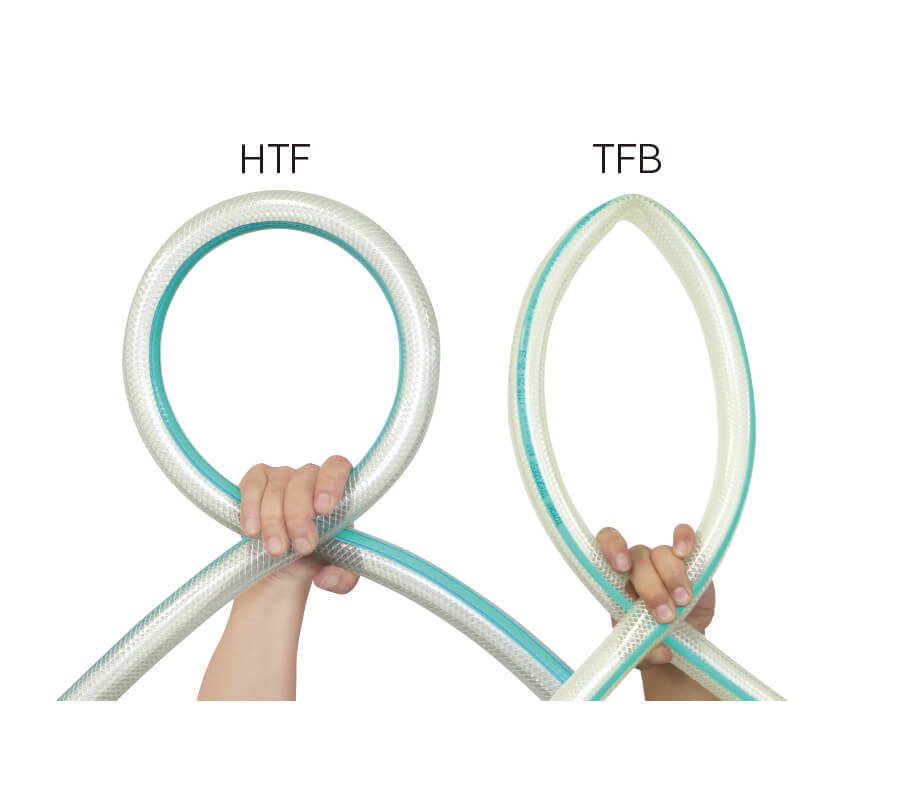

对胶管弯折、压扁的耐受性强，输送效率提高
保形性好，不易导致流体中断，可防止生产故障
对胶管弯折、压扁的耐受性强，输送效率提高
保形性好，不易导致流体中断，可防止生产故障
-

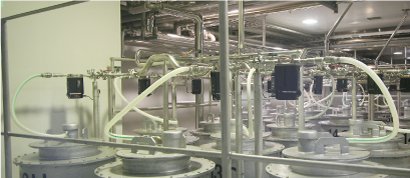

弯曲半径小，还可在狭窄场所进行配管
不易发生弯折、压扁，因此即使在狭窄场所也能进行配管，同时适用于可动部
弯曲半径小，还可在狭窄场所进行配管
不易发生弯折、压扁，因此即使在狭窄场所也能进行配管，同时适用于可动部
-
持久
耐油性好，还可用于油脂食品，寿命长
※也可以使用矿物油
持久
耐油性好，还可用于油脂食品，寿命长
※也可以使用矿物油 -

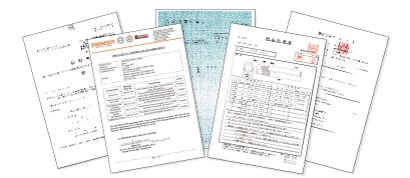

本品符合法律规定，安全安心
符合食品卫生法（符合2020年厚生劳动省告示第196号“PL制度”）
符合RoHS2修正规制
本品符合法律规定，安全安心
符合食品卫生法（符合2020年厚生劳动省告示第196号“PL制度”）
符合RoHS2修正规制
HYBRID TOYOFOODS 胶管
食品,耐油用胶管
| 用途 | 用于传输各种食品和饮料水等 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合食品卫生法196号 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 特殊PET树脂、聚酯丝 | |
| 内径 | 15mm~25mm | |
| 使用温度范围 | -5℃~70℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 70℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| HTF-15 | 15 × 22 | 0~0.8 | 25 | 100 | 70 |
| HTF-19 | 19 × 26 | 0~0.6 | 16 | 50 | 90 |
| HTF-25 | 25 × 33 | 0~0.6 | 24 | 50 | 120 |
包装：筒卷 颜色：天然透明带绿色线条
相关链接
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 扣压 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 耦合器 | 卡盘 | |
| 主材质 |
黄铜
|
黄铜
|
不锈钢
|
不锈钢
|
黄铜＋树脂
|
树脂（PPSU）
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | TC2-B | TC3-B | TC3-F | TC3-FG | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-CS | HFA | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
| HTF-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| HTF-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTF-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 圆盖螺母 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| HTF-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - |
| HTF-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTF-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
