全球食品,耐油用胶管
TOYORING-F 胶管
型号｜TGF
TOYORING-F HOSE
适用于食品、饮料的吸引、搬运、输送的胶管
简单施工

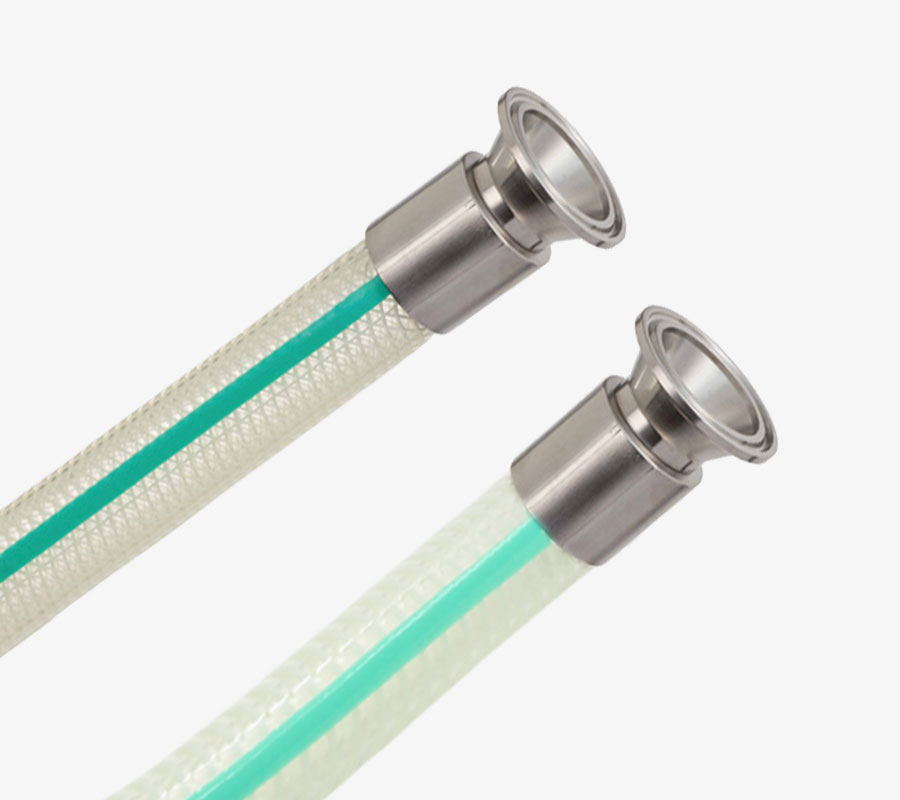

流体情况一目了然
商品特点
-
适用于食品、饮料的吸引、搬运、输送的胶管
由于是食品专用，因此安全、安心
可用于吸引、压送。
适用于食品、饮料的吸引、搬运、输送的胶管
由于是食品专用，因此安全、安心
可用于吸引、压送。 -
简单施工

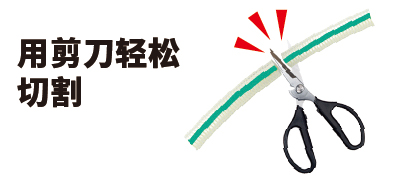

可用剪刀轻松裁剪，施工性优异
简单施工
可用剪刀轻松裁剪，施工性优异
-
-

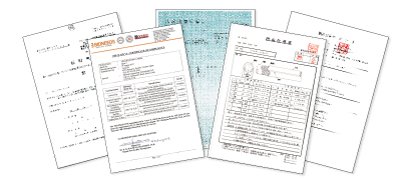

本品符合法律规定，安全安心
符合食品卫生法（符合2020年厚生劳动省告示第196号“PL制度”）
符合FDA（CFR21.170～199）
符合RoHS2修正规制
本品符合法律规定，安全安心
符合食品卫生法（符合2020年厚生劳动省告示第196号“PL制度”）
符合FDA（CFR21.170～199）
符合RoHS2修正规制
TOYORING-F 胶管
食品,耐油用胶管
| 用途 | 用于传输各种食品和饮料水等 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合食品卫生法196号 FDA符合 符合BPOM 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 特殊PET树脂 | |
| 内径 | 15mm~50.8mm | |
| 使用温度范围 | -5℃~70℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 70℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） | |
|---|---|---|---|---|---|---|
| 50°C | 70°C | |||||
| TGF-15-50 | 15 × 22 | -0.1~0.4 | -0.1~0.3 | 14 | 50 | 60 |
| TGF-19-50 | 19 × 26 | -0.1~0.4 | -0.1~0.3 | 17 | 50 | 80 |
| TGF-25-50 | 25.4 × 33.4 | -0.1~0.4 | -0.1~0.3 | 25 | 50 | 100 |
| TGF-32-40 | 32 × 41 | -0.1~0.3 | -0.1~0.2 | 28 | 40 | 130 |
| TGF-38-40 | 38 × 48 | -0.1~0.3 | -0.1~0.2 | 38 | 40 | 150 |
| TGF-50-40 | 50.8 × 62.8 | -0.1~0.3 | -0.1~0.2 | 60 | 40 | 200 |
包装：筒卷（TGF-15-50～-25-50）/薄膜卷（TGF-32-40～50-40） 颜色：天然透明带绿色线条
※减压变形温度是指使胶管处于直立状态，将管内减压至-0.1MPa(-760mmHg)时的发生变形的温度。并非使用临界温度。
※-0.1MPa为近似值。根据用途和条件不同，有时可能无法使用，请参照“真空压力参考范围”。
相关链接
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 扣压 | 专用管箍 | 专用管箍 | 专用管箍 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 外螺纹 | 耦合器 | 卡盘 | 外螺纹 | 卡盘 | 外螺纹 | 耦合器 | |
| 主材质 |
黄铜
|
不锈钢
|
不锈钢
|
黄铜＋树脂
|
不锈钢
|
不锈钢
|
不锈钢
|
黄铜
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | TC3-B | TC3-F | TC3-FG | TC3-PB | TC3-S | TC3-CS | HFA | TC6-B | TC6-F | TC6-S | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
| TGF-15-50 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| TGF-19-50 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| TGF-25-50 |
25.4
33.4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TGF-32-40 |
32
41
|
- | - | - | - | - | - | - | ◯ | ◯ | ◯ | - |
| TGF-38-40 |
38
48
|
- | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| TGF-50-40 |
50.8
62.8
|
- | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 圆盖螺母 | 喉箍紧固 | 喉箍紧固 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
不锈钢
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-PP | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
| TGF-15-50 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - |
| TGF-19-50 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TGF-25-50 |
25.4
33.4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TGF-32-40 |
32
41
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| TGF-38-40 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| TGF-50-40 |
50.8
62.8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
