持久
可用于多种用途的树脂胶管
流体情况一目了然
商品特点
-
持久

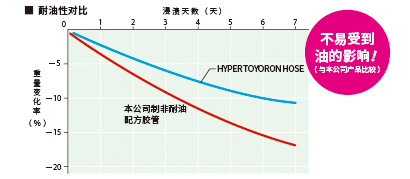

内外管耐油性好，不容易硬化，持久
胶管柔软，接头容易插入
持久
内外管耐油性好，不容易硬化，持久
胶管柔软，接头容易插入 -
可用于多种用途的树脂胶管

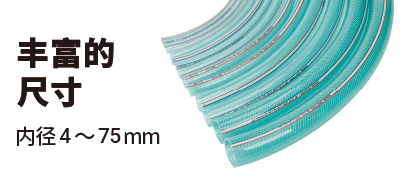

拥有内径6φ～75φ的产品阵容。还可适用于较大的尺寸范围
可用于多种用途的树脂胶管
拥有内径6φ～75φ的产品阵容。还可适用于较大的尺寸范围
-
SUPER TOYORON 胶管
多用途胶管
| 用途 | 工厂设备配管用胶管、各种机器组装用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 聚酯丝 | |
| 内径 | 6mm~75mm | |
| 使用温度范围 | -5℃~60℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 60℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| ST-6 | 6 × 10.5 | 0~1.0 | 8 | 100 | 25 |
| ST-8 | 8 × 13 | 0~1.0 | 11 | 100 | 35 |
| ST-9 | 9 × 15 | 0~1.0 | 15 | 100 | 45 |
| ST-12 | 12 × 18 | 0~0.8 | 19 | 100 | 60 |
| ST-15 | 15 × 22 | 0~0.8 | 27 | 100 | 90 |
| ST-19 | 19 × 26 | 0~0.6 | 16 | 50 | 130 |
| ST-22 | 21.5 × 28.5 | 0~0.6 | 19 | 50 | 125 |
| ST-25 | 25 × 33 | 0~0.6 | 25 | 50 | 150 |
| ST-32 | 32 × 41 | 0~0.4 | 28 | 40 | 192 |
| ST-38 | 38 × 48 | 0~0.4 | 36 | 40 | 228 |
| ST-48 | 48 × 58 | 0~0.4 | 40 | 40 | 290 |
| ST-50 | 50 × 62 | 0~0.3 | 54 | 40 | 300 |
| ST-63 | 63 × 80 | 0~0.3 | 53 | 20 | 600 |
| ST-75 | 75 × 92 | 0~0.3 | 62 | 20 | 800 |
包装：筒卷（ST-6～25）/薄膜卷（ST-32～75） 颜色：绿色透明带图案条＋带蓝色竖线
相关链接
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 专用管箍 | 专用管箍 | 专用管箍 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 耦合器 | 外螺纹 | 卡盘 | 外螺纹 | 耦合器 | |
| 主材质 |
黄铜
|
黄铜
|
黄铜＋树脂
|
树脂（PPSU）
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
树脂（PP）
|
不锈钢
|
黄铜
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | TC2-B | TC3-B | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-F | TC3-FG | TC2-P | TC3-CS | TC6-B | TC6-F | TC6-S | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ST-6 |
6
10.5
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ST-8 |
8
13
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ST-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| ST-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| ST-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| ST-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| ST-22 |
21.5
28.5
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ST-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| ST-32 |
32
41
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - |
| ST-38 |
38
48
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| ST-48 |
48
58
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ST-50 |
50
62
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| ST-63 |
63
80
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ST-75 |
75
92
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 圆盖螺母 | 喉箍紧固 | 喉箍紧固 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
不锈钢
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-PP | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
| ST-6 |
6
10.5
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-8 |
8
13
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| ST-22 |
21.5
28.5
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| ST-32 |
32
41
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| ST-38 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| ST-48 |
48
58
|
- | - | - | - | - | - | - | - | - | - | - |
| ST-50 |
50
62
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| ST-63 |
63
80
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| ST-75 |
75
92
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - |
