全球多用途胶管
TOYOSPRING 胶管
型号｜TS
TOYOSPRING HOSE
流体输送顺畅
胶管内面平坦、卫生
可用于多种用途的树脂胶管
可用于吸引用途
商品特点
-
流体输送顺畅
对压扁的耐受性强，不易弯折，因此可消除流量不足或流体中断的担忧
可用于吸引、压送用途（搬运、输送用）
内外管耐油性好，不容易硬化，持久
流体输送顺畅
对压扁的耐受性强，不易弯折，因此可消除流量不足或流体中断的担忧
可用于吸引、压送用途（搬运、输送用）
内外管耐油性好，不容易硬化，持久 -
胶管内面平坦、卫生
胶管内面平坦，因此内部残留物较少
胶管内面平坦、卫生
胶管内面平坦，因此内部残留物较少
-
可用于多种用途的树脂胶管

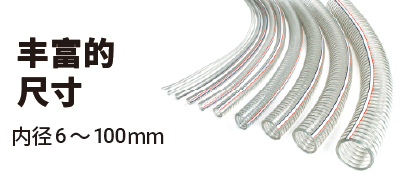

拥有内径6φ～100φ的产品阵容。还可适用于较大的尺寸范围
可用于多种用途的树脂胶管
拥有内径6φ～100φ的产品阵容。还可适用于较大的尺寸范围
-
TOYOSPRING 胶管
多用途胶管
| 用途 | 工厂设备配管用胶管、各种机器组装用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 硬钢丝 | |
| 内径 | 6mm~100mm | |
| 使用温度范围 | -5℃~60℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 60℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| TS-6 | 6 × 11 | -0.1~0.8 | 11 | 100 | 25 |
| TS-8 | 8 × 13.5 | -0.1~0.8 | 15 | 100 | 35 |
| TS-9 | 9 × 15 | -0.1~0.8 | 18 | 100 | 40 |
| TS-12 | 12 × 18 | -0.1~0.5 | 22 | 100 | 50 |
| TS-15 | 15 × 22 | -0.1~0.5 | 30 | 100 | 60 |
| TS-19 | 19 × 26 | -0.1~0.4 | 20 | 50 | 80 |
| TS-25 | 25 × 33 | -0.1~0.4 | 27 | 50 | 100 |
| TS-32 | 32 × 41 | -0.1~0.3 | 31 | 40 | 130 |
| TS-38 | 38 × 48 | -0.1~0.3 | 38 | 40 | 150 |
| TS-45 | 45 × 56 | -0.1~0.3 | 55 | 40 | 189 |
| TS-50 | 50 × 62 | -0.1~0.3 | 58 | 40 | 200 |
| TS-63 | 63 × 80 | -0.1~0.2 | 53 | 20 | 265 |
| TS-75 | 75 × 92 | -0.1~0.2 | 63 | 20 | 310 |
| TS-90 | 90 × 108 | -0.1~0.2 | 44 | 10 | 370 |
| TS-100 | 100 × 118 | -0.1~0.2 | 46 | 10 | 410 |
包装：筒卷（TS-6～-25）/薄膜卷（TS-32～100） 颜色：天然透明带图案条
※-0.1MPa为近似值。根据用途和条件不同，有时可能无法使用，请参照“真空压力参考范围”。
相关链接
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 专用管箍 | 专用管箍 | 专用管箍 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 耦合器 | 外螺纹 | 卡盘 | 外螺纹 | 耦合器 | |
| 主材质 |
黄铜
|
黄铜
|
黄铜＋树脂
|
树脂（PPSU）
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
树脂（PP）
|
不锈钢
|
黄铜
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | TC2-B | TC3-B | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-F | TC3-FG | TC2-P | TC3-CS | TC6-B | TC6-F | TC6-S | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| TS-6 |
6
11
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-8 |
8
13.5
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TS-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TS-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| TS-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TS-32 |
32
41
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - |
| TS-38 |
38
48
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TS-45 |
45
56
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-50 |
50
62
|
- | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TS-63 |
63
80
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-75 |
75
92
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-90 |
90
108
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TS-100 |
100
118
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 圆盖螺母 | 喉箍紧固 | 喉箍紧固 | 专用管箍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
不锈钢
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-PP | TC6-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
| TS-6 |
6
11
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-8 |
8
13.5
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TS-32 |
32
41
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| TS-38 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| TS-45 |
45
56
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-50 |
50
62
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| TS-63 |
63
80
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| TS-75 |
75
92
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - |
| TS-90 |
90
108
|
- | - | - | - | - | - | - | - | - | - | - |
| TS-100 |
100
118
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
