TOYOSILICONE 胶管
型号｜TSI
TOYOSILICONE HOSE
十分适合高温流体的搬运、输送
异味小，对味道的影响小，十分适合用于食品、饮料
安全
符合法律规定
商品特点
-
十分适合高温流体的搬运、输送
可适用于150℃的高温流体，还可高温清洗食品用胶管内部（有温度条件、使用时间条件的规定）
即使在零下30℃也能保持良好的柔软性，可作为灌装、搬运、输送用胶管使用
十分适合高温流体的搬运、输送
可适用于150℃的高温流体，还可高温清洗食品用胶管内部（有温度条件、使用时间条件的规定）
即使在零下30℃也能保持良好的柔软性，可作为灌装、搬运、输送用胶管使用 -
异味小，对味道的影响小，十分适合用于食品、饮料
胶管异味少，对流体产生影响的析出物也较少，因此可安全、安心地用于食品饮料等
异味小，对味道的影响小，十分适合用于食品、饮料
胶管异味少，对流体产生影响的析出物也较少，因此可安全、安心地用于食品饮料等
-
安全

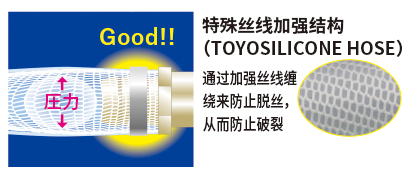

具有特殊防脱丝结构，耐压性能良好，防止接头附近出现故障，可安全、安心使用
安全
具有特殊防脱丝结构，耐压性能良好，防止接头附近出现故障，可安全、安心使用
-

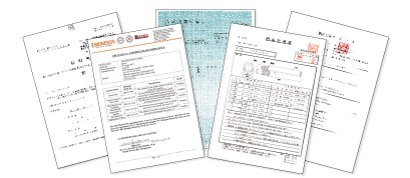

本品符合法律规定，安全安心
符合食品卫生法（符合2012年厚生劳动省告示第595号）
符合FDA（美国食品药品监督管理局）及注册FDADMFTypeIINo.25486
符合RoHS2修正规制
本品符合法律规定，安全安心
符合食品卫生法（符合2012年厚生劳动省告示第595号）
符合FDA（美国食品药品监督管理局）及注册FDADMFTypeIINo.25486
符合RoHS2修正规制
TOYOSILICONE 胶管
耐热,食品用胶管
| 用途 | 填充机、食品机械、冷却装置、耐热用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合食品卫生法380号 FDA符合、注册 符合USP CLASS VI 符合RoHS2 | |
| 规格 | 主材质 | 硅橡胶 |
| 加强材料 | 聚酯丝 | |
| 内径 | 4.8mm~50.8mm | |
| 使用温度范围 | -30℃~150℃ | |
| 其他 |
高温水（100℃以下) 蒸汽（短时间 130℃以下) 动植物油（70℃以下) |
|
各尺寸规格表 使用温度范围 -30℃ 〜 150℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| TSI-5 | 4.8 × 10.6 | 0~1.0 | 1.8 | 20 | 70 |
| TSI-540 | 4.8 × 10.6 | 0~1.0 | 3.6 | 40 | 70 |
| TSI-6 | 6.3 × 12.3 | 0~1.0 | 2.3 | 20 | 80 |
| TSI-640 | 6.3 × 12.3 | 0~1.0 | 4.6 | 40 | 80 |
| TSI-8 | 7.9 × 14.3 | 0~1.0 | 2.9 | 20 | 90 |
| TSI-840 | 7.9 × 14.3 | 0~1.0 | 5.8 | 40 | 90 |
| TSI-9 | 9.5 × 16 | 0~1.0 | 3.2 | 20 | 100 |
| TSI-940 | 9.5 × 16 | 0~1.0 | 6.4 | 40 | 100 |
| TSI-12 | 12.7 × 19.5 | 0~0.5 | 2.1 | 10 | 130 |
| TSI-1220 | 12.7 × 19.5 | 0~0.5 | 4.2 | 20 | 130 |
| TSI-15 | 15.9 × 24 | 0~0.5 | 3.1 | 10 | 150 |
| TSI-1520 | 15.9 × 24 | 0~0.5 | 6.2 | 20 | 150 |
| TSI-19 | 19 × 28 | 0~0.5 | 4.1 | 10 | 180 |
| TSI-1920 | 19 × 28 | 0~0.5 | 8.2 | 20 | 180 |
| TSI-25 | 25.4 × 35.5 | 0~0.5 | 5.9 | 10 | 220 |
| TSI-2520 | 25.4 × 35.5 | 0~0.5 | 11.8 | 20 | 220 |
| TSI-32 | 32 × 43.5 | 0~0.5 | 8.5 | 10 | 250 |
| TSI-3220 | 32 × 43.5 | 0~0.5 | 17.0 | 20 | 250 |
| TSI-38 | 38.1 × 50.5 | 0~0.5 | 10.5 | 10 | 310 |
| TSI-3820 | 38.1 × 50.5 | 0~0.5 | 21.0 | 20 | 310 |
| TSI-50 | 50.8 × 64.5 | 0~0.3 | 7.9 | 5 | 550 |
| TSI-5010 | 50.8 × 64.5 | 0~0.3 | 15.8 | 10 | 550 |
包装：箱装 颜色：乳白色带绿色线条
相关链接
注意事项
警告！
本公司的产品为一般工业用途而开发和生产的。对于需要考虑安全性的用途，请用户事先进行确认。
请不要将其用于体内埋植、体内注入或部分会残留在体内的用途。
不保证与该用途相关的适应性及安全性。
使用本公司产品前请仔细阅读使用注意事项。
（1）请勿长时间将硅橡胶胶管用于无极性有机溶剂(苯、甲苯、己烷等)、卤化烃(二氯甲烷、三氯乙烷等)、高浓度强酸、强碱、矿物油、蒸汽、并绝对不要使用70℃以上的动、植物油。
使用蒸汽清洗时，请以0.2MPa(130℃)以下的饱和水蒸汽压在短时间内清洗。
（2）请不要用于超过100℃的高温水。因为会发生胶管加强材（线）变脆，胶管破裂而造成受伤、烫伤等二次被害的可能。
（3）硅橡胶具有高透气性。使用气体时请注意。选型前请务必确认“安全使用注意事项”。
适合接头
| 胶管详情 | 胶管连接 | 扣压 | 扣压 | 扣压 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 扣压 | 一体成型 | 扣压 | 扣压 | 专用管箍 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 内螺纹 | 卡盘 | 卡盘 | 外螺纹 | 外螺纹 | 卡盘 | 耦合器 | 卡盘 | 外螺纹 | 六角螺母 | 卡盘 | 卡盘 | |
| 主材质 |
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
黄铜
|
不锈钢
|
不锈钢
|
硅橡胶
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | H01 | H04 | HF | TC3-FS | TC3-SS | TC3-BS | TC3-FSG | HC | NLF | HM | HNT | TC6-FS | TCFS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| TSI-5 |
4.8
10.6
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-540 |
4.8
10.6
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-6 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-640 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-8 |
7.9
14.3
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-840 |
7.9
14.3
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| TSI-9 |
9.5
16
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TSI-940 |
9.5
16
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TSI-12 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TSI-1220 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - |
| TSI-15 |
15.9
24
|
- | - | ◯ | ◯ | ◯ | - | ◯ | - | - | - | - | - | - |
| TSI-1520 |
15.9
24
|
- | - | ◯ | ◯ | ◯ | - | ◯ | - | - | - | - | - | - |
| TSI-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | - | - | - |
| TSI-1920 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | - | - | - |
| TSI-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TSI-2520 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TSI-32 |
32
43.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TSI-3220 |
32
43.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TSI-38 |
38.1
50.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TSI-3820 |
38.1
50.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| TSI-50 |
50.8
64.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | - |
| TSI-5010 |
50.8
64.5
|
- | - | ◯ | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | - |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 扣压 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | HC | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| TSI-5 |
4.8
10.6
|
- | - | - | - | - | - | - | - | - | - |
| TSI-540 |
4.8
10.6
|
- | - | - | - | - | - | - | - | - | - |
| TSI-6 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - | - |
| TSI-640 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - | - |
| TSI-8 |
7.9
14.3
|
- | - | - | - | - | - | - | - | - | - |
| TSI-840 |
7.9
14.3
|
- | - | - | - | - | - | - | - | - | - |
| TSI-9 |
9.5
16
|
- | - | - | - | - | - | - | - | - | - |
| TSI-940 |
9.5
16
|
- | - | - | - | - | - | - | - | - | - |
| TSI-12 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - | - |
| TSI-1220 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - | - |
| TSI-15 |
15.9
24
|
- | - | - | - | - | - | - | - | - | - |
| TSI-1520 |
15.9
24
|
- | - | - | - | - | - | - | - | - | - |
| TSI-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSI-1920 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSI-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSI-2520 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSI-32 |
32
43.5
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - |
| TSI-3220 |
32
43.5
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - |
| TSI-38 |
38.1
50.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSI-3820 |
38.1
50.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSI-50 |
50.8
64.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSI-5010 |
50.8
64.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
