耐压性能高
流体情况一目了然
商品特点
-
耐压性能高

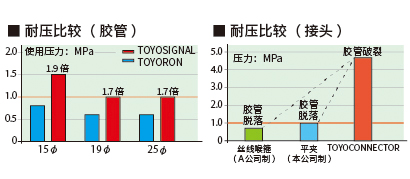

相比普通耐压胶管，拥有1.5倍的耐压力，可用于更广泛的应用范围
可进行有压力余量的配管，更为安心
全尺寸适用1.0MPa，便于维护管理
耐压性能高
相比普通耐压胶管，拥有1.5倍的耐压力，可用于更广泛的应用范围
可进行有压力余量的配管，更为安心
全尺寸适用1.0MPa，便于维护管理 -
流体情况一目了然

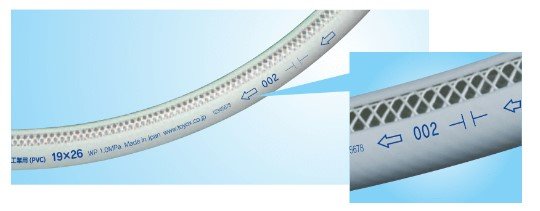

胶管上的箭头标志，可用于确认流体的方向 通过胶管中心附近的透明线，可用于确认流体的状态以及配管时的扭曲情况
流体情况一目了然
胶管上的箭头标志，可用于确认流体的方向 通过胶管中心附近的透明线，可用于确认流体的状态以及配管时的扭曲情况
TOYOSIGNAL 胶管
高耐压用胶管
| 用途 | 工厂设备配管用胶管、各种机器组装用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 聚酯丝 | |
| 内径 | 9mm~25mm | |
| 使用温度范围 | -5℃~60℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 60℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| TSG-9 | 9 × 15 | 0~1.5 | 15 | 100 | 45 |
| TSG-12 | 12 × 18 | 0~1.5 | 19 | 100 | 55 |
| TSG-15 | 15 × 22 | 0~1.5 | 27 | 100 | 80 |
| TSG-19 | 19 × 26 | 0~1.0 | 16 | 50 | 95 |
| TSG-25 | 25 × 33 | 0~1.0 | 25 | 50 | 140 |
包装：筒卷 颜色：浅灰色带透明线条
相关链接
注意事项
TOYOSIGNAL是耐高压用胶管。
TOYOSIGNAL胶管是胶管接头TOYOCONNECTOR的专用胶管。当和其他接头相接时，会出现不能充分发挥或维持其性能的情况，因此请勿使用其他类型的接头。
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 耦合器 | |
| 主材质 |
黄铜
|
黄铜＋树脂
|
树脂（PPSU）
|
不锈钢
|
不锈钢
|
不锈钢
|
树脂（PP）
|
不锈钢
|
|
| 型号 | TC3-B | TC3-PB | TC3-PC | TC3-S | TC3-F | TC3-FG | TC2-P | TC3-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
| TSG-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TSG-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TSG-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSG-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSG-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
