全球防结露用胶管
HYBRID TOYODROP 胶管
型号｜HTD
HYBRID TOYODROP HOSE

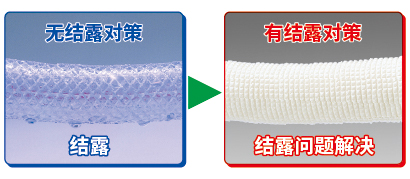

防结露
流体输送顺畅
缩短作业时间
商品特点
-
-

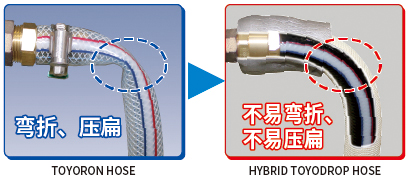

流体输送顺畅
不易因压扁导致流体中断，可防止生产故障
流体输送顺畅
不易因压扁导致流体中断，可防止生产故障
-

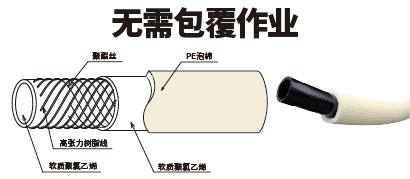

缩短作业时间
不需要进行隔热材料的包覆作业，从而可以减少作业量和缩短时间
缩短作业时间
不需要进行隔热材料的包覆作业，从而可以减少作业量和缩短时间
HYBRID TOYODROP 胶管
防结露用胶管
| 用途 | 冷却水供水排水用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合RoHS2 | |
| 规格 | 主材质 | 软质聚氯乙烯 |
| 加强材料 | 特殊PET树脂、聚酯丝 | |
| 内径 | 9mm~25mm | |
| 使用温度范围 | -5℃~60℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -5℃ 〜 60℃
| 型号 | 胶管规格 (mm) | 使用压力（MPa） | 起泡厚度 (mm) | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） | |
|---|---|---|---|---|---|---|---|
| 23°C | 60°C | ||||||
| HTD-9 | 9 × 15 × 23 | 0~1.5 | 0~1.0 | 4 | 9 | 50 | 40 |
| HTD-12 | 12 × 18 × 26 | 0~1.2 | 0~0.8 | 4 | 10 | 50 | 50 |
| HTD-15 | 15 × 22 × 30 | 0~1.0 | 0~0.8 | 4 | 14 | 50 | 70 |
| HTD-19 | 19 × 26 × 36 | 0~1.0 | 0~0.6 | 5 | 16 | 40 | 90 |
| HTD-25 | 25 × 33 × 45 | 0~1.0 | 0~0.6 | 6 | 13 | 25 | 120 |
| HTD-9G | 9 × 15 × 23 | 0~1.5 | 0~1.0 | 4 | 9 | 50 | 40 |
| HTD-12G | 12 × 18 × 26 | 0~1.2 | 0~0.8 | 4 | 10 | 50 | 50 |
| HTD-15G | 15 × 22 × 30 | 0~1.0 | 0~0.8 | 4 | 14 | 50 | 70 |
| HTD-19G | 19 × 26 × 36 | 0~1.0 | 0~0.6 | 5 | 16 | 40 | 90 |
| HTD-25G | 25 × 33 × 45 | 0~1.0 | 0~0.6 | 6 | 13 | 25 | 120 |
包装：筒卷 颜色：灰色
※使用HYBRID TOYODROP HOSE胶管时，必须配备用于防结露末端处理用的隔热套筒或HTD胶带。
相关链接
适合接头
| 胶管详情 | 胶管连接 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 外螺纹 | 卡盘 | 卡盘 | 外螺纹 | 耦合器 | |
| 主材质 |
黄铜
|
黄铜
|
黄铜＋树脂
|
树脂（PPSU）
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
树脂（PP）
|
不锈钢
|
|
| 型号 | TC2-B | TC3-B | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-F | TC3-FG | TC2-P | TC3-CS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
| HTD-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| HTD-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| HTD-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTD-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTD-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTD-9G |
9
15
|
- | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HTD-12G |
12
18
|
- | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HTD-15G |
15
22
|
- | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - |
| HTD-19G |
19
26
|
- | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
| HTD-25G |
25
33
|
- | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 圆盖螺母 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | TC3-CS | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| HTD-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - |
| HTD-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - |
| HTD-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - |
| HTD-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTD-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTD-9G |
9
15
|
- | - | - | - | - | - | - | - | - | - |
| HTD-12G |
12
18
|
- | - | - | - | - | - | - | - | - | - |
| HTD-15G |
15
22
|
- | - | - | - | - | - | - | - | - | - |
| HTD-19G |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTD-25G |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
