全球耐热,食品用胶管
HYBRID TOYOSILICONE 胶管
型号｜HTSI
HYBRID TOYOSILICONE HOSE
十分适合高温流体的搬运、输送
异味小，对味道的影响小，十分适合用于食品、饮料
对胶管弯折、压扁的耐受性强，输送效率提高
可用于吸引用途
商品特点
-
十分适合高温流体的搬运、输送
可适用于130℃的高温流体，还可高温清洗食品用胶管内部（有温度条件、使用时间条件的规定）
即使在零下30℃也能保持良好的柔软性，可作为灌装、搬运用配管胶管使用
十分适合高温流体的搬运、输送
可适用于130℃的高温流体，还可高温清洗食品用胶管内部（有温度条件、使用时间条件的规定）
即使在零下30℃也能保持良好的柔软性，可作为灌装、搬运用配管胶管使用 -
异味小，对味道的影响小，十分适合用于食品、饮料
无毒，可安全、安心地用于食品、饮料
胶管异味少，对流体产生影响的析出物也较少，因此可安全、安心地用于食品饮料等
采用耐热特殊树脂制加强材料，无生锈的担忧，卫生、安全、安心
异味小，对味道的影响小，十分适合用于食品、饮料
无毒，可安全、安心地用于食品、饮料
胶管异味少，对流体产生影响的析出物也较少，因此可安全、安心地用于食品饮料等
采用耐热特殊树脂制加强材料，无生锈的担忧，卫生、安全、安心 -

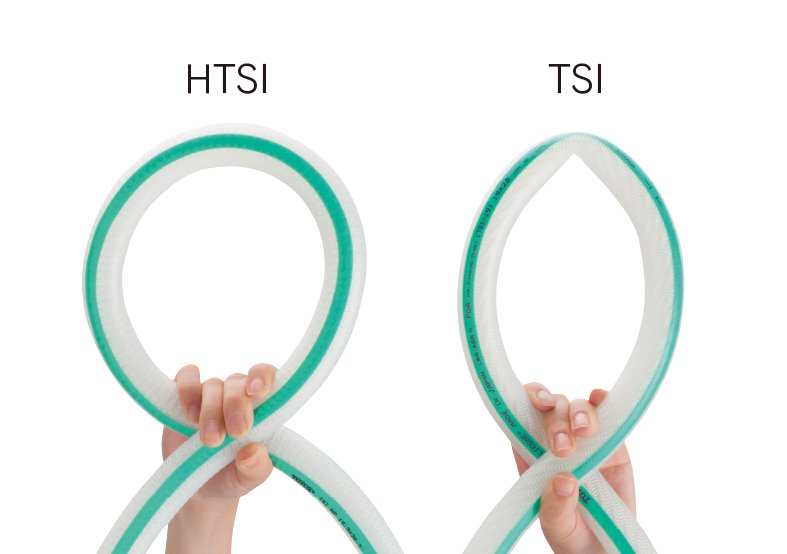

对胶管弯折、压扁的耐受性强，输送效率提高
胶管对弯折、压扁的耐受性强，适用于弯曲较大的配管和灌装机等驱动部的配管 减少因弯折、压扁导致的流体中断等造成的产品废弃和故障
对胶管弯折、压扁的耐受性强，输送效率提高
胶管对弯折、压扁的耐受性强，适用于弯曲较大的配管和灌装机等驱动部的配管 减少因弯折、压扁导致的流体中断等造成的产品废弃和故障
-
本品符合法律规定，安全安心
符合食品卫生法（符合2012年厚生劳动省告示第595号）
注册FDADMFTypeIINo.25486
符合RoHS2修正规制
本品符合法律规定，安全安心
符合食品卫生法（符合2012年厚生劳动省告示第595号）
注册FDADMFTypeIINo.25486
符合RoHS2修正规制
HYBRID TOYOSILICONE 胶管
耐热,食品用胶管
| 用途 | 填充机、食品机械、冷却装置、耐热用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合食品卫生法380号 FDA注册 符合RoHS2 | |
| 规格 | 主材质 | 硅橡胶 |
| 加强材料 | 聚酯丝、耐热特殊树脂 | |
| 内径 | 12.7mm~38.1mm | |
| 使用温度范围 | -30℃~130℃ | |
| 其他 |
高温水（100℃以下) 蒸汽（短时间 130℃以下) 动植物油（70℃以下) |
|
各尺寸规格表 使用温度范围 -30℃ 〜 130℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| HTSI-12 | 12.7 × 19.5 | -0.05~0.5 | 2.1 | 10 | 80 |
| HTSI-15 | 15.9 × 24 | -0.05~0.5 | 3.1 | 10 | 105 |
| HTSI-19 | 19.5 × 28.5 | -0.05~0.5 | 4.2 | 10 | 140 |
| HTSI-25 | 25.4 × 35.5 | -0.05~0.5 | 6.3 | 10 | 190 |
| HTSI-32 | 32 × 43.5 | -0.05~0.5 | 9.0 | 10 | 240 |
| HTSI-38 | 38.1 × 50.5 | -0.05~0.5 | 11.8 | 10 | 290 |
包装：箱装 颜色：乳白色带绿色线条
相关链接
注意事项
警告！
本公司的产品为一般工业用途而开发和生产的。对于需要考虑安全性的用途，请用户事先进行确认。
请不要将其用于体内埋植、体内注入或部分会残留在体内的用途。
不保证与该用途相关的适应性及安全性。
使用本公司产品前请仔细阅读使用注意事项。
（1）请勿长时间将硅橡胶胶管用于无极性有机溶剂(苯、甲苯、己烷等)、卤化烃(二氯甲烷、三氯乙烷等)、高浓度强酸、强碱、矿物油、蒸汽、并绝对不要使用70℃以上的动、植物油。
使用蒸汽清洗时，请以0.2MPa(130℃)以下的饱和水蒸汽压在短时间内清洗。
（2）请不要用于超过100℃的高温水。因为会发生胶管加强材（线）变脆，胶管破裂而造成受伤、烫伤等二次被害的可能。
（3）硅橡胶具有高透气性。使用气体时请注意。选型前请务必确认“安全使用注意事项”。
适合接头

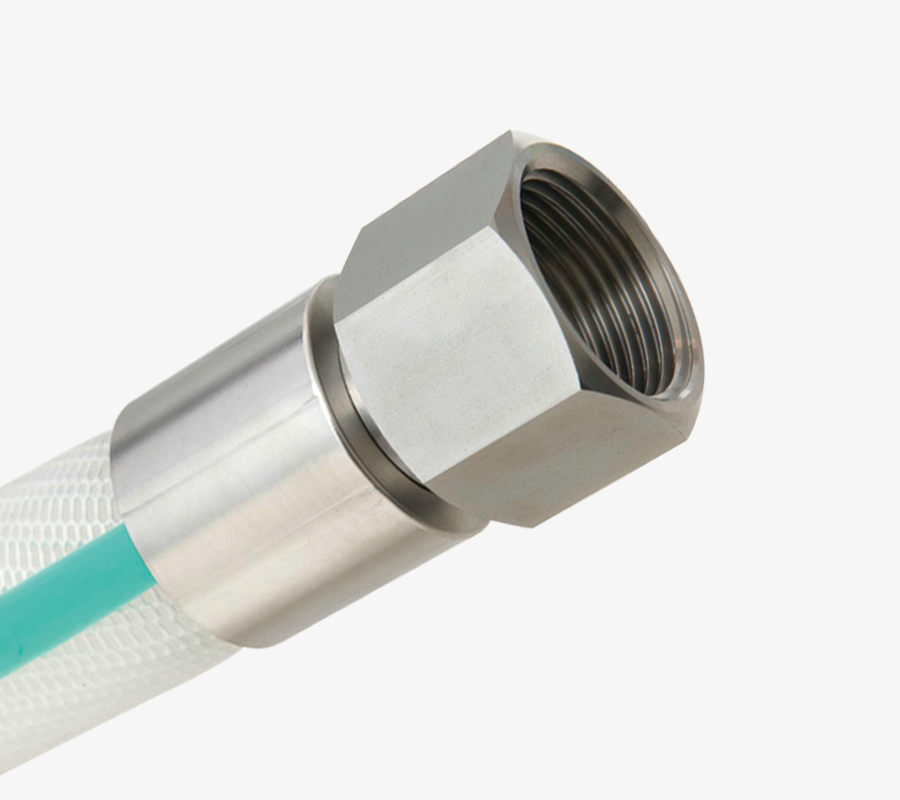

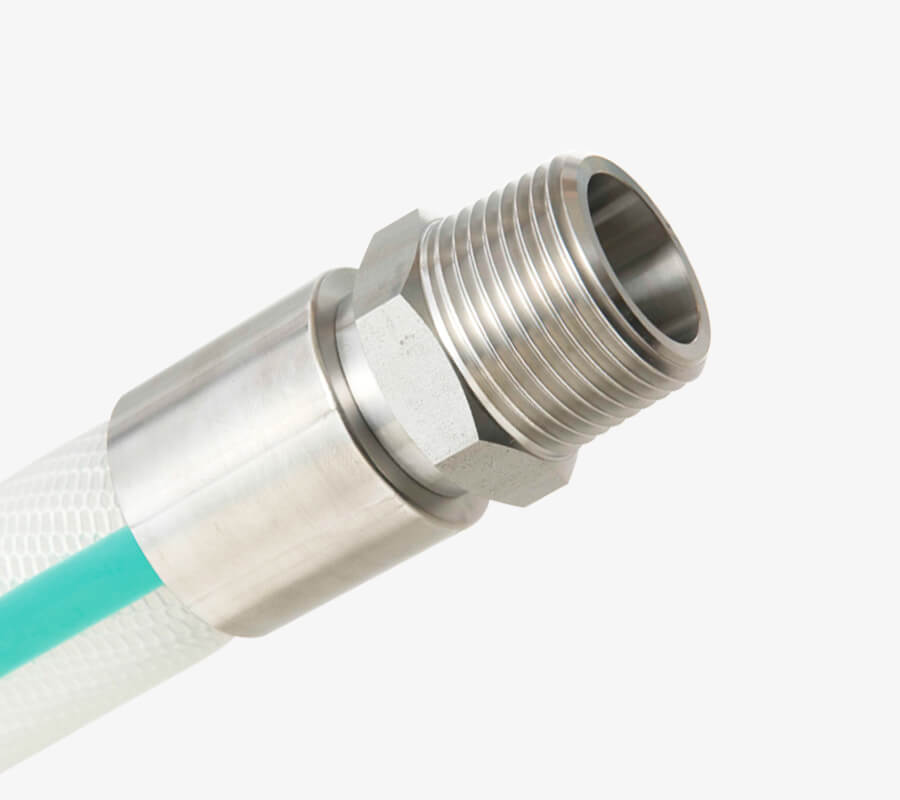

| 胶管详情 | 胶管连接 | 扣压 | 扣压 | 扣压 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 扣压 | 扣压 | 扣压 | 专用管箍 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 内螺纹 | 卡盘 | 卡盘 | 外螺纹 | 卡盘 | 耦合器 | 外螺纹 | 六角螺母 | 卡盘 | 卡盘 | |
| 主材质 |
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
不锈钢
|
|
| 型号 | H01 | H04 | HF | TC3-FS | TC3-SS | TC3-FSG | HC | HM | HNT | TC6-FS | TCFS | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
| HTSI-12 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| HTSI-15 |
15.9
24
|
- | - | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| HTSI-19 |
19.5
28.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| HTSI-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| HTSI-32 |
32
43.5
|
- | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTSI-38 |
38.1
50.5
|
- | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 扣压 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 耦合器 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
树脂（PP）
|
不锈钢
|
不锈钢
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-PP | 633-E-SST | HC | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| HTSI-12 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - | - |
| HTSI-15 |
15.9
24
|
- | - | - | - | - | - | - | - | - | - |
| HTSI-19 |
19.5
28.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTSI-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTSI-32 |
32
43.5
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - |
| HTSI-38 |
38.1
50.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
