全球蒸汽,高温水用胶管
TOYOSILICONE STEAM 胶管
型号｜TSISTM
TOYOSILICONE STEAM HOSE
轻量
柔软
持久
符合法律规定
商品特点
-
轻量

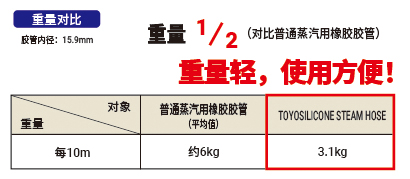

相比普通蒸汽用橡胶胶管，重量为其1/2，蒸汽清洗更为轻松
轻量
相比普通蒸汽用橡胶胶管，重量为其1/2，蒸汽清洗更为轻松
-
持久

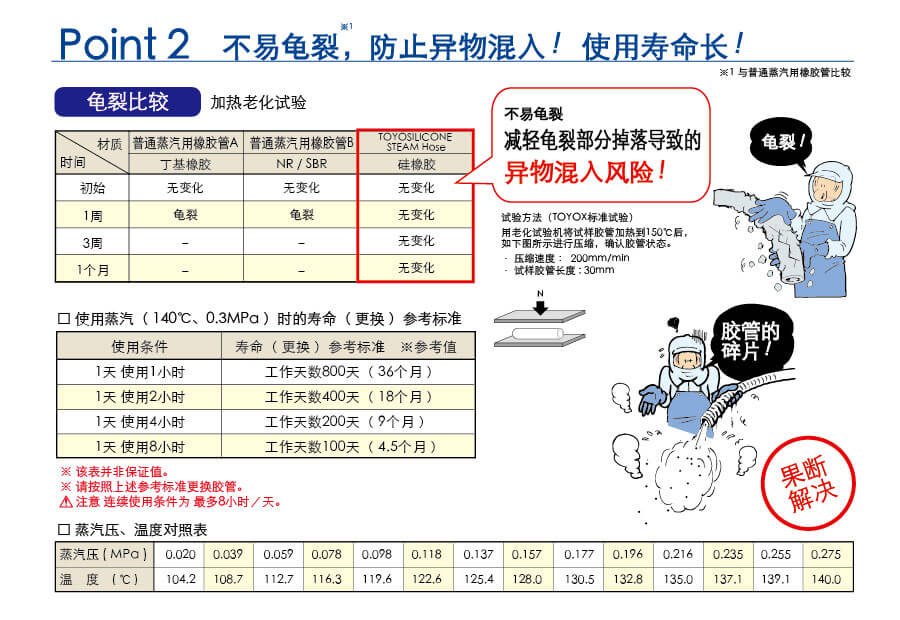

即使长时间使用，胶管表面也不易开裂，同时能够防止异物混入
140℃（0.3MPa）的蒸汽可使用4.5个月，寿命长
持久
即使长时间使用，胶管表面也不易开裂，同时能够防止异物混入
140℃（0.3MPa）的蒸汽可使用4.5个月，寿命长 -
柔软
对比普通蒸汽用橡胶胶管，弯曲反弹力为其1/4，柔软，作业性好 即使在-30℃下也能保持柔软
柔软
对比普通蒸汽用橡胶胶管，弯曲反弹力为其1/4，柔软，作业性好 即使在-30℃下也能保持柔软
-

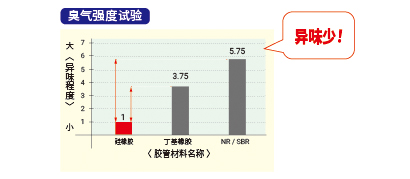

异味少，显著减少了令人不快的橡胶气味
异味少，防止产品串味 显著减少了蒸汽清洗时令人不快的橡胶气味，能够改善作业环境
异味少，显著减少了令人不快的橡胶气味
异味少，防止产品串味 显著减少了蒸汽清洗时令人不快的橡胶气味，能够改善作业环境
TOYOSILICONE STEAM 胶管
蒸汽,高温水用胶管
| 用途 | 蒸汽、高温水（蒸汽排放、装置蒸汽清洗、耐热高温水配管用） | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合食品卫生法380号 FDA注册 符合RoHS2 | |
| 规格 | 主材质 | 硅橡胶 |
| 加强材料 | 特殊耐热丝 | |
| 内径 | 9.5mm~25.4mm | |
| 使用温度范围 | -30℃~140℃ | |
| 其他 | ||
各尺寸规格表 使用温度范围 -30℃ 〜 140℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） | |
|---|---|---|---|---|---|---|
| 蒸汽 ~140°C | 高温水 ~140°C | |||||
| TSISTM-9 | 9.5 × 16 | 0~0.3 | 0~1.0 | 3.2 | 20 | 100 |
| TSISTM-12 | 12.7 × 19.5 | 0~0.3 | 0~0.5 | 2.1 | 10 | 130 |
| TSISTM-15 | 15.9 × 24 | 0~0.3 | 0~0.5 | 3.1 | 10 | 150 |
| TSISTM-1520 | 15.9 × 24 | 0~0.3 | 0~0.5 | 6.2 | 20 | 150 |
| TSISTM-19 | 19 × 28 | 0~0.3 | 0~0.5 | 4.1 | 10 | 180 |
| TSISTM-1920 | 19 × 28 | 0~0.3 | 0~0.5 | 8.2 | 20 | 180 |
| TSISTM-25 | 25.4 × 35.5 | 0~0.3 | 0~0.5 | 5.9 | 10 | 220 |
| TSISTM-2520 | 25.4 × 35.5 | 0~0.3 | 0~0.5 | 11.8 | 20 | 220 |
包装：箱装 颜色：灰色/带绿色线条
※TSISTM-1520、TSISTM-1920、TSISTM-2520的库存较少，请务必咨询库存及交期。使用蒸汽时，蒸汽的饱和蒸汽压应在0.3MPa（140℃）以下，胶管应在单侧开放的状态下断续使用（连续使用最多8小时／天）。请绝对不要在蒸汽密闭状态下使用。否则胶管的寿命会缩短。使用蒸汽时，请参考使用条件和寿命（更换）参考标准，务必定期进行检查和更换。
相关链接
注意事项
注意事项！
使用蒸汽时，蒸汽的饱和蒸汽压应在0.3MPa（140℃）以下，胶管应在单侧开放的状态下断续使用（连续使用最多8小时／天）。请绝对不要在蒸汽密闭状态下使用。否则胶管的寿命会缩短。使用蒸汽时，请参考“使用条件和寿命（更换）参考标准”，务必定期进行检查和更换。
请绝对不要将本产品用于无极性有机溶剂（苯、甲苯、己烷等）、卤化烃（二氯甲烷、三氯乙烷等）、高浓度强酸、强碱、矿物油以及70℃以上的动、植物油。
硅橡胶具有高透气性。使用气体时请注意。选型前请务必确认“安全使用注意事项”。
适合接头
| 胶管详情 | 胶管连接 | 扣压 | 扣压 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 内螺纹 | 卡盘 | 外螺纹 | 外螺纹 | 卡盘 | |
| 主材质 |
黄铜
|
黄铜
|
不锈钢
|
不锈钢
|
黄铜
|
不锈钢
|
|
| 型号 | H01B | H04B | TC3-FS | TC3-SS | TC3-BS | TC3-FSG | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
| TSISTM-9 |
9.5
16
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSISTM-12 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | - | - |
| TSISTM-15 |
15.9
24
|
- | - | ◯ | ◯ | - | ◯ |
| TSISTM-1520 |
15.9
24
|
- | - | ◯ | ◯ | - | ◯ |
| TSISTM-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
| TSISTM-1920 |
19
28
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
| TSISTM-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
| TSISTM-2520 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
不锈钢
|
树脂（PP）
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-SST | 633-E-PP | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TSISTM-9 |
9.5
16
|
- | - | - | - | - | - | - | - | - |
| TSISTM-12 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - |
| TSISTM-15 |
15.9
24
|
- | - | - | - | - | - | - | - | - |
| TSISTM-1520 |
15.9
24
|
- | - | - | - | - | - | - | - | - |
| TSISTM-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSISTM-1920 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSISTM-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TSISTM-2520 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
