全球耐热,温水用胶管
TOYOSILICONE THERMO 胶管
型号｜TSITH
TOYOSILICONE THERMO HOSE
耐热性优越的耐压胶管
持久
安全
商品特点
-
耐热性优越的耐压胶管
可用于最高120℃的高温流体和100℃以下的高温水。适用于温控机等配管。
即使在零下30℃也能保持柔软，可作为搬运用胶管使用
耐热性优越的耐压胶管
可用于最高120℃的高温流体和100℃以下的高温水。适用于温控机等配管。
即使在零下30℃也能保持柔软，可作为搬运用胶管使用 -
持久
由于热量引起的胶管硬化、老化较少，寿命长，可以减少生产故障
持久
由于热量引起的胶管硬化、老化较少，寿命长，可以减少生产故障
-
安全

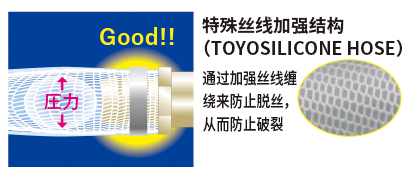

具有特殊防脱丝结构，耐压性能良好，防止接头附近出现故障，可安全、安心使用
安全
具有特殊防脱丝结构，耐压性能良好，防止接头附近出现故障，可安全、安心使用
-
TOYOSILICONE THERMO 胶管
耐热,温水用胶管
| 用途 | 耐热、温度调节机用胶管 | |
|---|---|---|
| 流体 | ||
| 功能 |
正压(压送) 负压(吸引) 高耐压 耐热 耐寒 透明 柔软 防止弯折及压扁 耐油(动植物油) 耐油(矿物油) 耐药品 异味少 低析出 非粘附 防静电 防结露 耐磨损 难燃 不使用塑化剂 无需分别废弃 |
|
| 法律规定 | 符合RoHS2 | |
| 规格 | 主材质 | 硅橡胶 |
| 加强材料 | 聚酯丝 | |
| 内径 | 6.3mm~25.4mm | |
| 使用温度范围 | -30℃~120℃ | |
| 其他 |
高温水（100℃以下) 蒸汽（短时间 130℃以下) 动植物油（70℃以下) |
|
各尺寸规格表 使用温度范围 -30℃ 〜 120℃
| 型号 | 内径×外径（mm） | 使用压力（MPa） | 标准长度重量（kg/卷） | 标准长度（m） | 最小弯曲半径（mm） |
|---|---|---|---|---|---|
| TSITH-6 | 6.3 × 12.3 | 0~1.0 | 4.6 | 40 | 80 |
| TSITH-9 | 9.5 × 16 | 0~1.0 | 6.4 | 40 | 100 |
| TSITH-12 | 12.7 × 19.5 | 0~0.5 | 4.1 | 20 | 130 |
| TSITH-15 | 15.9 × 24 | 0~0.5 | 6.2 | 20 | 150 |
| TSITH-19 | 19 × 28 | 0~0.5 | 8.2 | 20 | 180 |
| TSITH-25 | 25.4 × 35.5 | 0~0.5 | 11.8 | 20 | 220 |
包装：箱装 颜色：乳白色带橙色线条
相关链接
注意事项
注意事项！
（1）请勿长时间将硅橡胶胶管用于无极性有机溶剂(苯、甲苯、己烷等)、卤化烃(二氯甲烷、三氯乙烷等)、高浓度强酸、强碱、矿物油、蒸汽、并绝对不要使用70℃以上的动、植物油。
使用蒸汽清洗时，请以0.2MPa(120℃)以下的饱和水蒸汽压在短时间内清洗。
（2）请不要用于超过100℃的高温水。因为会发生胶管加强材（线）变脆，胶管破裂而造成受伤、烫伤等二次被害的可能。
（3）硅橡胶具有高透气性。使用气体时请注意。选型前请务必确认“安全使用注意事项”。
适合接头

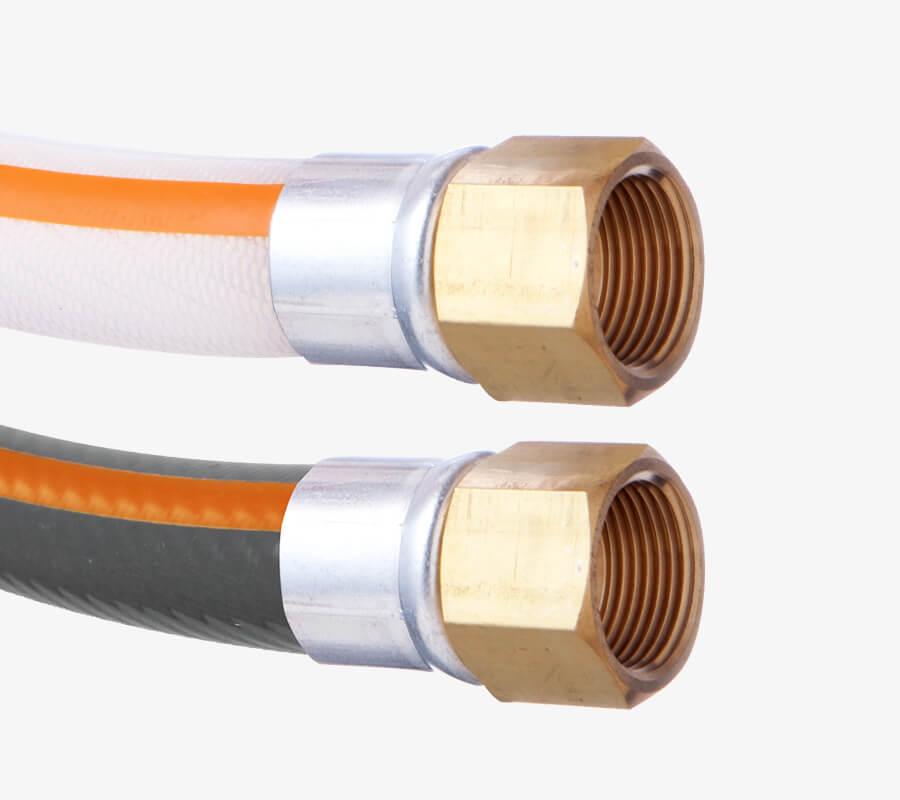

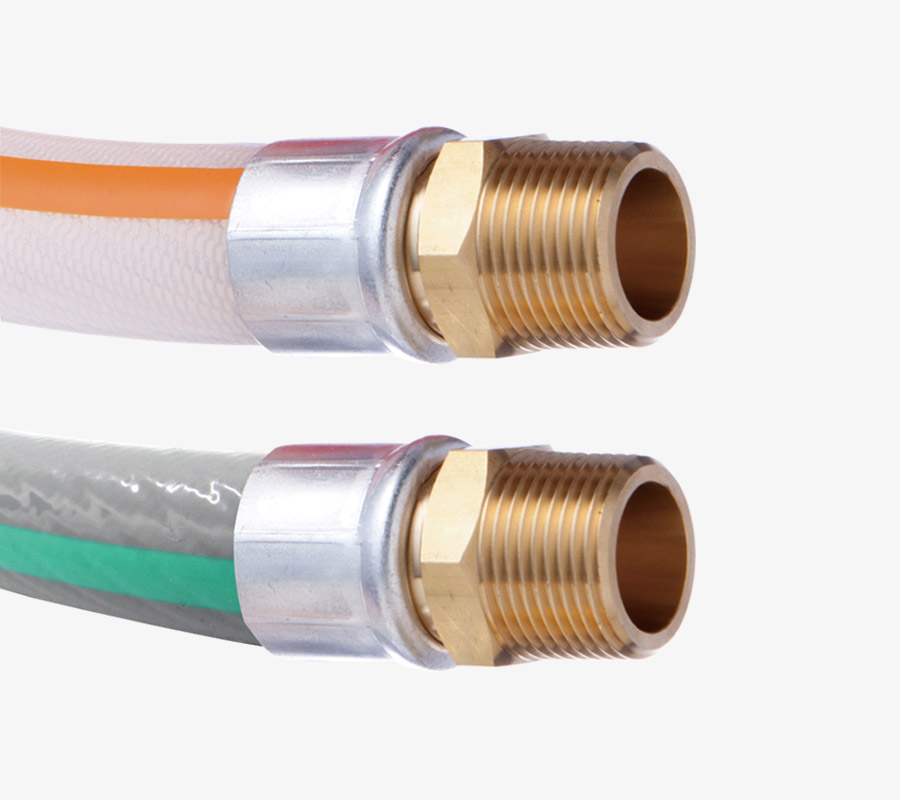

| 胶管详情 | 胶管连接 | 扣压 | 扣压 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 | 圆盖螺母 |
|---|---|---|---|---|---|---|---|
| 接头规格 | 外螺纹 | 内螺纹 | 卡盘 | 外螺纹 | 外螺纹 | 卡盘 | |
| 主材质 |
黄铜
|
黄铜
|
不锈钢
|
不锈钢
|
黄铜
|
不锈钢
|
|
| 型号 | H01B | H04B | TC3-FS | TC3-SS | TC3-BS | TC3-FSG | |
| 胶管型号 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
| TSITH-6 |
6.3
12.3
|
- | - | - | - | - | - |
| TSITH-9 |
9.5
16
|
◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSITH-12 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | - | - |
| TSITH-15 |
15.9
24
|
- | - | ◯ | ◯ | - | ◯ |
| TSITH-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
| TSITH-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | - | ◯ |
适合KAMLOK
| 胶管详情 | 胶管连接 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 | 喉箍紧固 |
|---|---|---|---|---|---|---|---|---|---|---|
| 接头规格 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 耦合器 | 接头 | 接头 | 接头 | 耦合器 | |
| 主材质 |
铝合金
|
树脂（PP）
|
不锈钢
|
铝合金
|
不锈钢
|
不锈钢
|
树脂（PP）
|
铝合金
|
树脂（PP）
|
|
| 型号 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-SST | 633-E-PP | 633-E-AL | 633-CL-PP | |
| 胶管型号 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TSITH-6 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - |
| TSITH-9 |
9.5
16
|
- | - | - | - | - | - | - | - | - |
| TSITH-12 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - |
| TSITH-15 |
15.9
24
|
- | - | - | - | - | - | - | - | - |
| TSITH-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TSITH-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
