全球食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）
TOYOCONNECTOR TC6-CS TWINLOK 型
- 型号｜TC6-CS
- 材质｜不锈钢
防漏防脱
简单施工
防止液体积留
卫生
商品特点
-
防漏防脱
通过特殊的密封圈结构将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
防漏防脱
通过特殊的密封圈结构将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
-
-

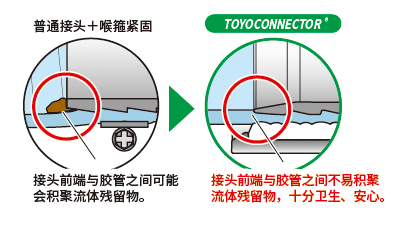

防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。
-
卫生
由SUS材料制成，不易生锈，保证卫生。
卫生
由SUS材料制成，不易生锈，保证卫生。
TOYOCONNECTOR TC6-CS
食品、饮料、药品的机器及设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 专用管箍
- 胶管内径（mm）
- 38、50
- KAMLOK
- 耦合器
- 连接尺寸
- 1-1/2、2
| 型号 | TC6-CS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 ・ 锁臂 | SCS14（相当于SUS316） |
| 固定板 ・ 固定环 ・ 固定销 ・ 弹簧 | SUS304 | |
| 垫圈 | 硅橡胶 | |
| 管夹 | SCS14（相当于SUS316） | |
| 橡胶盖 | EPDM | |
| 衬垫、垫圈（仅限50规格） | 聚甲醛 | |
| 螺栓 | SUSXM7(相当于SUS304) | |
| 螺栓螺纹部的润滑剂 | NSF“H1”中注册的润滑脂 | |
| 密封垫圈 | 硅橡胶 | |

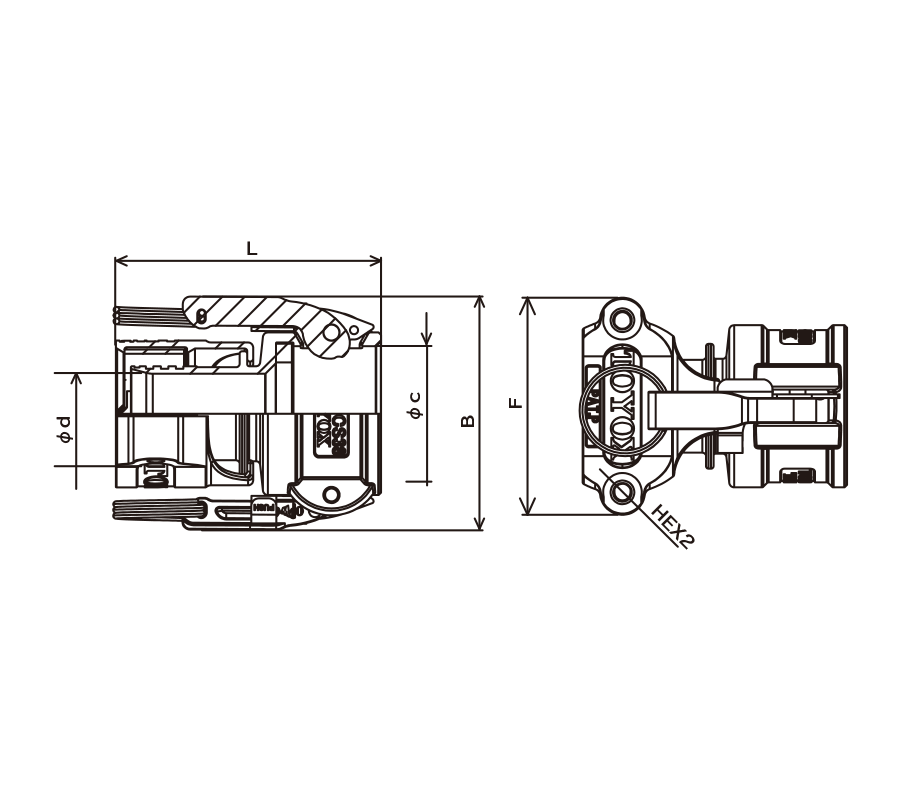

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | F | HEX2 | L | ΦC | ||||
| TC6-CS38 | 1-1/2" | 184 | 93 | 88 | 6 | 106 | 54 | 1050 | 4 |
| TC6-CS50 | 2" | 193 | 103 | 106 | 8 | 122.5 | 63.3 | 1400 | 2 |
※与KAMLOK兼容。
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
*请与相同材质的KAMLOK连接。否则可能会发生腐蚀（电腐蚀）。
适合胶管 15款商品
|
胶管名称 | ECORON 胶管 | ECORON-S 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT-S 胶管 | HYPER TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYOFOODS-S 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | ECORON 胶管-GB | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | |
| 型号 | EC | ECS | FF | FFS | FFYS | HPT | ST | TFB | TFS | TG | TGF | TR | TS | EC-GB | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
| TC6-CS38 |
38
1-1/2"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| TC6-CS50 |
50
2"
|
◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
