全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器外螺纹 TWINLOK 型
- 型号｜633-BBL-SST
- 材质｜不锈钢
安全
作业性提高

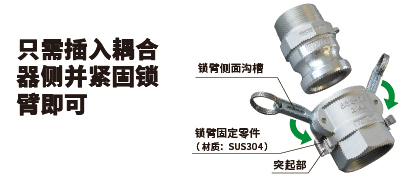

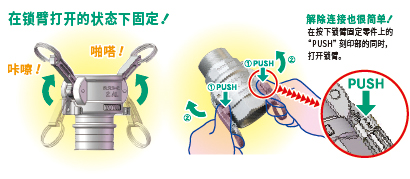

拆装简单
耐腐蚀
KAMLOK耦合器外螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 机器一侧
- 外螺纹
- 连接尺寸
- R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4
| 型号 | 633-BBL-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

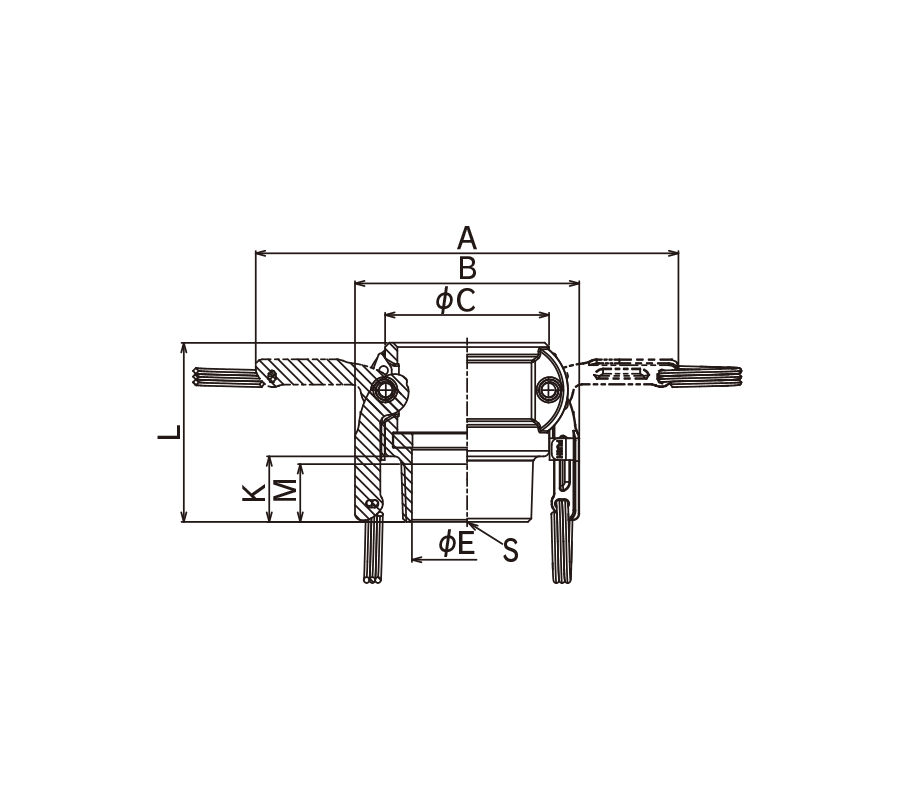

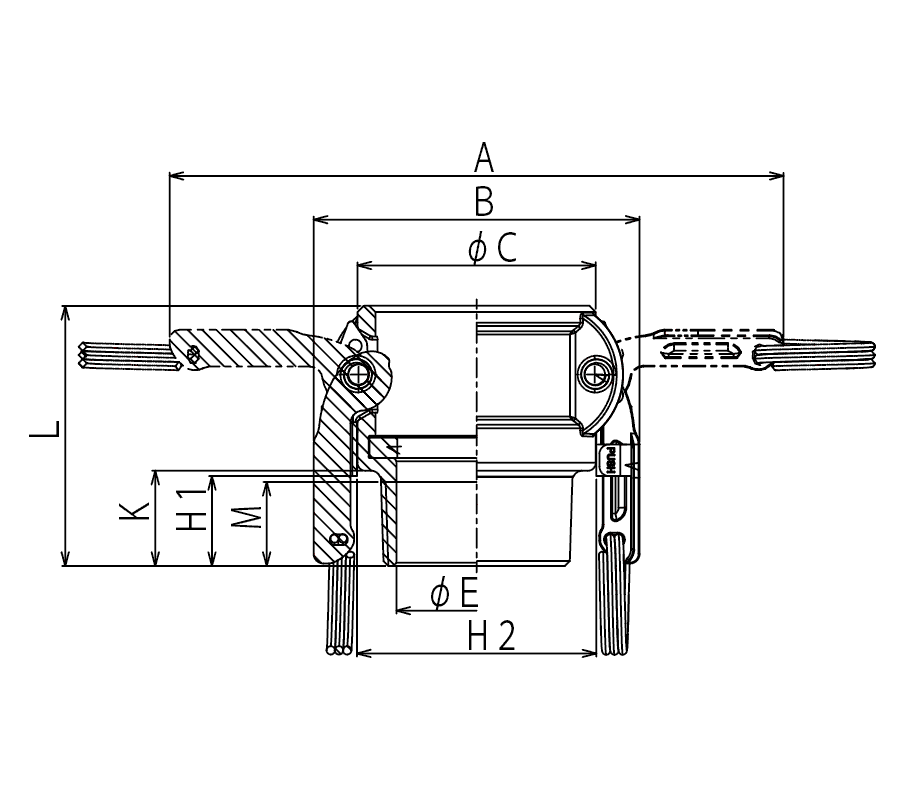

KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1/2SST | 1/2" | 18 | 50 | 112 | 66 | 41 | 14 | 41 | 30 | 14 | R1/2 |
| 633-BBL3/4SST | 3/4" | 20 | 50 | 12 | 66 | 41 | 19 | 41 | 30 | 16 | R3/4 |
| 633-BBL1SST | 1" | 23 | 64 | 139 | 76 | 47 | 25 | 46 | 30 | 18 | R1 |
| 633-BBL1-1/4SST | 1-1/4" | 26 | 73 | 176 | 85 | 58 | 32 | 58 | 20 | 21 | R1-1/4 |
| 633-BBL1-1/2SST | 1-1/2" | 26 | 73 | 184 | 93 | 65 | 38 | 66 | 15 | 21 | R1-1/2 |
| 633-BBL2SST | 2" | 30 | 82 | 193 | 103 | 75 | 49 | 75 | 12 | 25 | R2 |
| 633-BBL2-1/2SST | 2-1/2" | 34 | 89 | 205 | 125 | 90 | 61 | 93 | 9 | 29 | R2-1/2 |
| 633-BBL3SST | 3" | 36 | 95 | 248 | 141 | 108 | 76 | 112 | 6 | 31 | R3 |
| 633-BBL4SST | 4" | 40 | 102 | 277 | 169 | 140 | 94 | 140 | 4 | 37 | R4 |
※1/2”耦合器还可连接3/4”接头。 ※3/4”耦合器还可连接1/2”接头。 ※垫圈标配Buna-N（NBR）。 ※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
