全球工厂设备配管、各类机械嵌入用接头

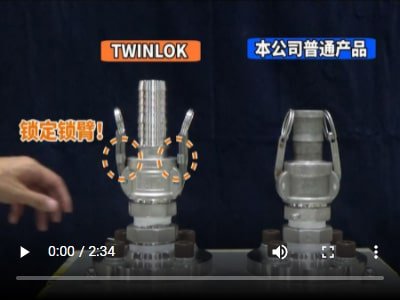

KAMLOK耦合器外螺纹 TWINLOK 型
- 型号｜633-BBL-PP
- 材质｜树脂（PP）
安全
轻量、作业性提高
拆装简单
耐药性能优异
KAMLOK耦合器外螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1、1-1/2、2
- 机器一侧
- 外螺纹
- 连接尺寸
- R1、R1-1/2、R2
| 型号 | 633-BBL-PP | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | PP |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 锁臂固定零件 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

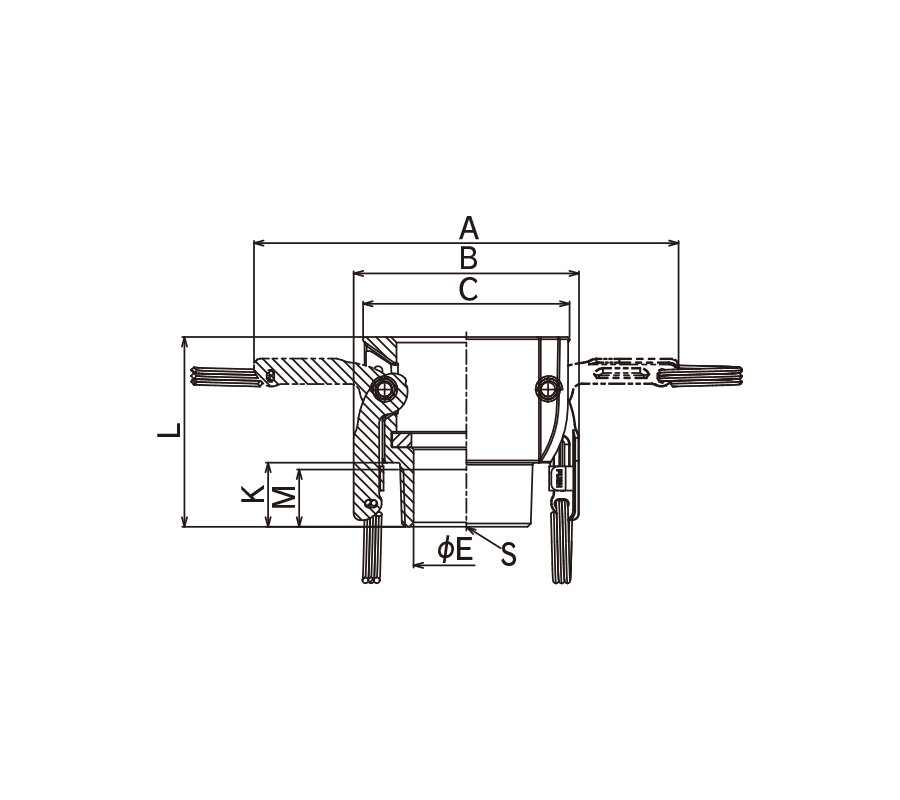

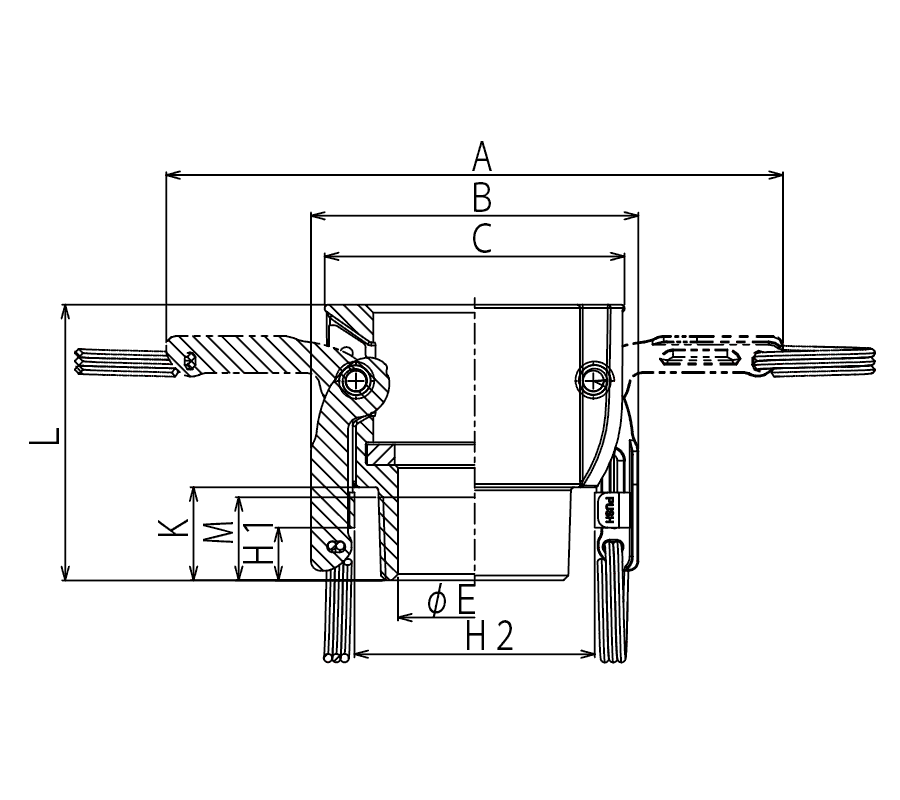

KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1PP | 1" | 25 | 71 | 139 | 76 | 64 | 24 | 46 | 25 | 22 | R1 |
| 633-BBL1-1/2PP | 1-1/2" | 25 | 77 | 181 | 93 | 68 | 38 | 66 | 15 | 21 | R1-1/2 |
| 633-BBL2PP | 2" | 29 | 86 | 190 | 103 | 78 | 48 | 75 | 12 | 25 | R2 |
※垫圈标配Buna-N（NBR）。※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
