GLOBAL
全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器胶管柄 TWINLOK 型
- 型号｜633-CL-AL
- 材质｜铝合金
安全
作业性提高
拆装简单
KAMLOK耦合器胶管柄
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 19、25、32、38、50、63、75、100
- KAMLOK
- 耦合器
- 连接尺寸
- 3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
| 型号 | 633-CL-AL | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | 铝合金（ADC12） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

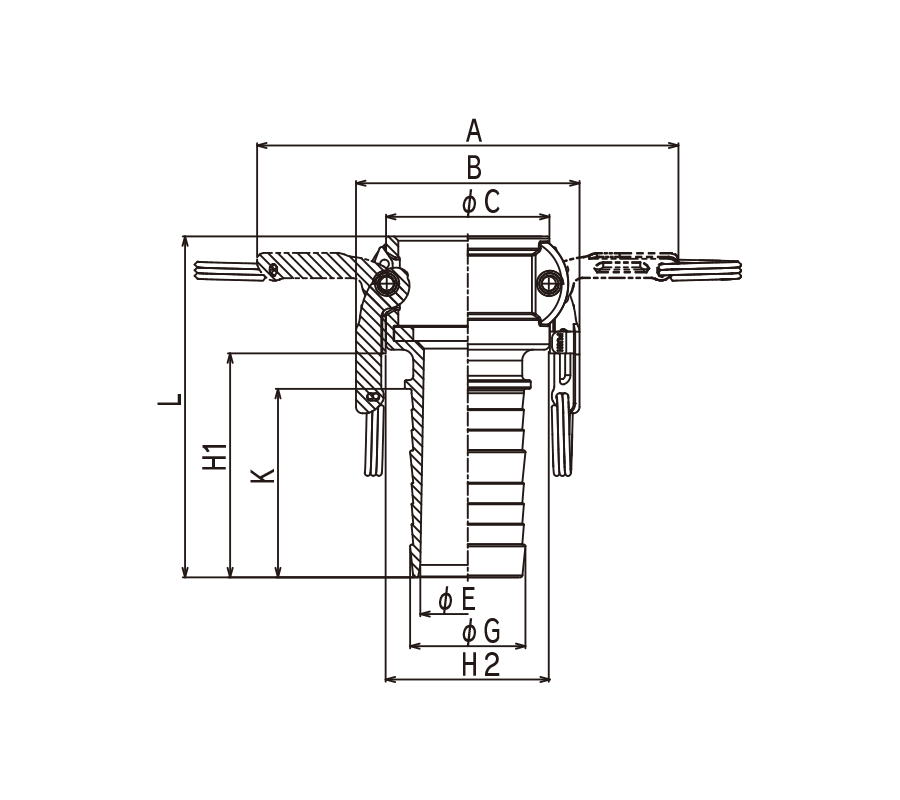

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | G | H1 | H2 | ||
| 633-CL3/4AL | 3/4" | 51 | 94 | 112 | 66 | 41 | 15 | 21 | 53 | 41 |
| 633-CL1AL | 1" | 58 | 110 | 139 | 76 | 47 | 20 | 27 | 55 | 46 |
| 633-CL1-1/4AL | 1-1/4" | 59 | 121 | 176 | 85 | 58 | 26 | 34 | 69 | 58 |
| 633-CL1-1/2AL | 1-1/2" | 74 | 136 | 184 | 93 | 65 | 33 | 40 | 85 | 66 |
| 633-CL2AL | 2" | 87 | 157 | 193 | 103 | 75 | 44 | 53 | 103 | 75 |
| 633-CL2-1/2AL | 2-1/2" | 93 | 160 | 205 | 125 | 90 | 56 | 67 | 103 | 93 |
| 633-CL3AL | 3" | 113 | 185 | 248 | 141 | 108 | 69 | 79 | 123 | 112 |
| 633-CL4AL | 4" | 127 | 200 | 277 | 169 | 140 | 91 | 105 | 138 | 140 |
※3/4”耦合器还可连接1/2”接头。 ※垫圈标配Buna-N（NBR）。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
※通过扣压紧固胶管连接时，根据扣压条件不同，可能会发生胶管柄部变形或龟裂等问题，因此请在确认没有发生泄漏或破裂等异常后再使用。
适合胶管 34款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT 胶管 | TOYOFUSSO SOFT-S 胶管 | HYPER TOYORON 胶管 | HYBRID TOYOFOODS 胶管 | HYBRID TOYORON 胶管 | HYBRID TOYOSILICONE 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | FUSSOTHERMO-S100°C 胶管 | TOYOSILICONE-S-PH 胶管 | HYBRID TOYODROP 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB | TOYOFOODS EARTH 胶管 | TOYOTOP-E 胶管 | TOYOTOP-E100°C 胶管 | TOYOSILICONE STEAM S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 软质聚氯乙烯 | 聚烯烃树脂 | 四氟树脂 | 硅橡胶 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 特殊聚氨酯树脂 | 硅橡胶 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -30℃~180℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -10℃~50℃ | -5℃~100℃ | -30℃~140℃ | |
| 型号 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS2 | TSISTM | TSITH | FB | EC-GB | FSTH100C | TSIS-PH | HTD | ECS | TFS | ECS-GB | TFE | TPE | TPE100C | TSISTMS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
| 633-CL3/4AL |
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| 633-CL1AL |
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| 633-CL1-1/4AL |
1-1/4"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL1-1/2AL |
1-1/2"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL2AL |
2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-CL2-1/2AL |
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | - |
| 633-CL3AL |
3"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | - | ◯ | - |
| 633-CL4AL |
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | - | - | - |
