GLOBAL
全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器胶管柄 TWINLOK 型
- 型号｜633-CL-PP
- 材质｜树脂（PP）
安全
轻量、作业性提高

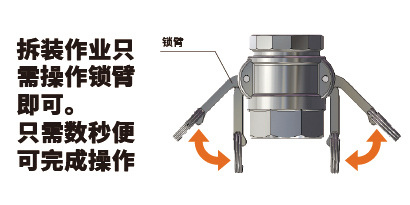

拆装简单
耐药性能优异
KAMLOK耦合器胶管柄
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 25、38、50
- KAMLOK
- 耦合器
- 连接尺寸
- 1、1-1/2、2
| 型号 | 633-CL-PP | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | PP |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 锁臂固定零件 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

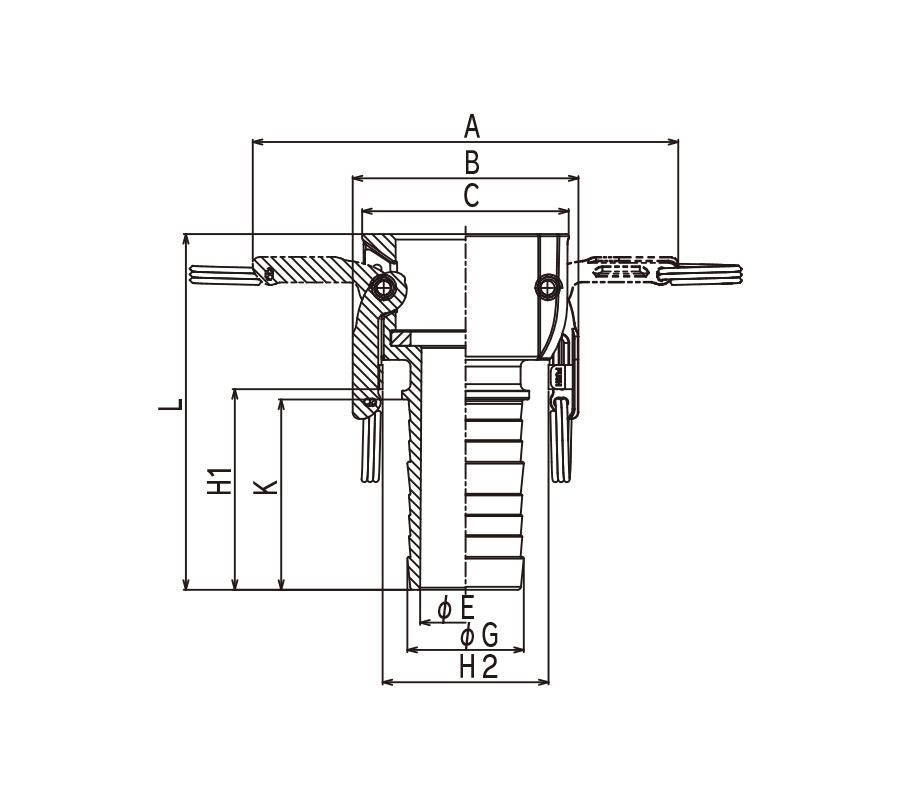

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | G | H1 | H2 | ||
| 633-CL1PP | 1" | 58 | 115 | 139 | 76 | 64 | 20 | 27 | 58 | 46 |
| 633-CL1-1/2PP | 1-1/2" | 74 | 141 | 181 | 93 | 82 | 29 | 40 | 73 | 66 |
| 633-CL2PP | 2" | 87 | 162 | 190 | 103 | 94 | 40 | 52 | 91 | 75 |
※垫圈标配Buna-N（NBR）。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
适合胶管 31款商品
|
胶管名称 | ECORON 胶管 | ECORON-S 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT 胶管 | TOYOFUSSO SOFT-S 胶管 | HYPER TOYORON 胶管 | HYBRID TOYOFOODS 胶管 | HYBRID TOYORON 胶管 | HYBRID TOYOSILICONE 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYOFOODS 胶管 | TOYOFOODS-S 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | ECORON-S 胶管-GB | FUSSOTHERMO-S100°C 胶管 | TOYOSILICONE-S-PH 胶管 | HYBRID TOYODROP 胶管 | TOYOSILICONE STEAM S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 软质聚氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | 四氟树脂 | 硅橡胶 | 软质聚氯乙烯 | 硅橡胶 | |
| 使用温度范围 | -5℃~60℃ | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -30℃~180℃ | -5℃~60℃ | -30℃~140℃ | |
| 型号 | EC | ECS | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TFS | TG | TGF | TR | TS | TSI | TSIP | TSIS2 | TSISTM | TSITH | FB | EC-GB | ECS-GB | FSTH100C | TSIS-PH | HTD | TSISTMS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
 |
 |
 |
 |
| 633-CL1PP |
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| 633-CL1-1/2PP |
1-1/2"
|
◯ | ◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | ◯ | - | ◯ | - | ◯ |
| 633-CL2PP |
2"
|
◯ | ◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | ◯ | - | ◯ | - | ◯ |
