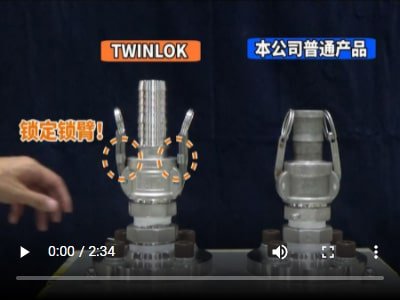

KAMLOK耦合器防尘盖 TWINLOK 型
- 型号｜634-BL-SST
- 材质｜不锈钢
安全
作业性提高

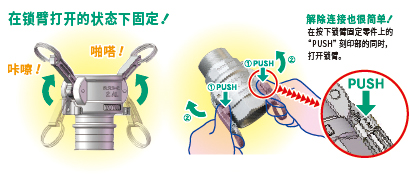

拆装简单
耐腐蚀
KAMLOK耦合器防尘盖
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- KAMLOK
- 防尘盖
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
| 型号 | 634-BL-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

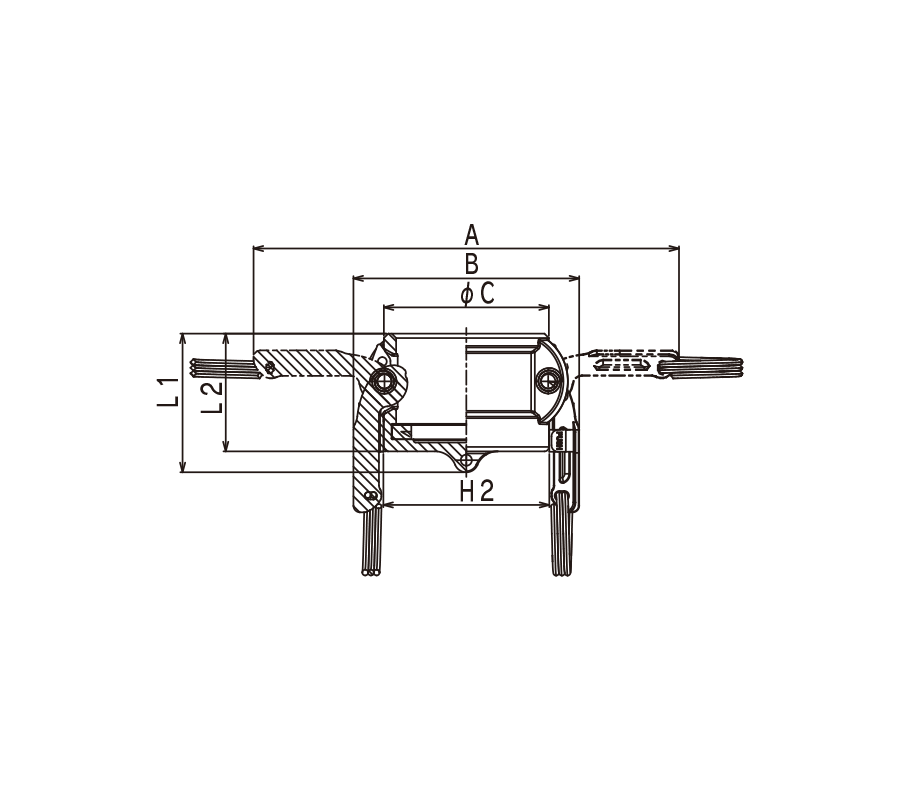

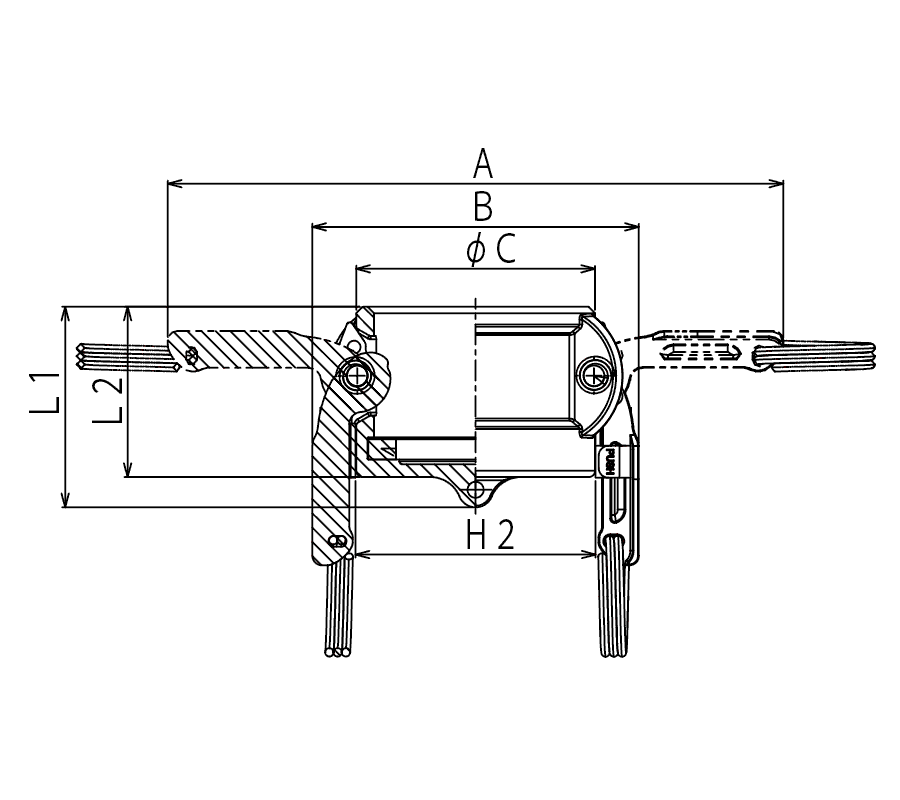

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||
|---|---|---|---|---|---|---|
| A | B | C | L1 | L2 | ||
| 634-BL3/4SST | 3/4" | 112 | 66 | 41 | 42 | 34 |
| 634-BL1SST | 1" | 139 | 76 | 47 | 50 | 41 |
| 634-BL1-1/4SST | 1-1/4" | 176 | 85 | 58 | 56 | 47 |
| 634-BL1-1/2SST | 1-1/2" | 184 | 93 | 65 | 57 | 47 |
| 634-BL2SST | 2" | 193 | 103 | 75 | 63 | 54 |
| 634-BL2-1/2SST | 2-1/2" | 205 | 125 | 90 | 68 | 57 |
| 634-BL3SST | 3" | 248 | 141 | 108 | 71 | 61 |
| 634-BL4SST | 4" | 277 | 169 | 140 | 72 | 61 |
※3/4”耦合器还可连接1/2”接头。 ※1/2”与3/4”耦合器通用。 ※垫圈标配Buna-N（NBR）。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
※防尘盖并非耐压产品，请勿施加压力。
