全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器带法兰 TWINLOK 型
- 型号｜633-LBSL-SST
- 材质｜不锈钢

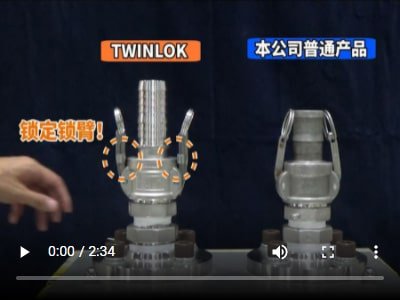

安全

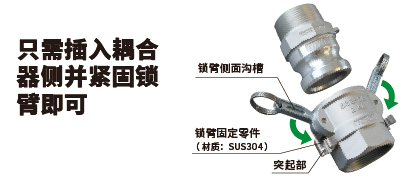

作业性提高

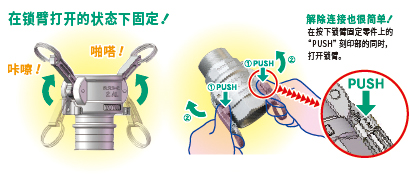

拆装简单
耐腐蚀
KAMLOK耦合器带法兰
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1-1/2、2、2-1/2、3、4
- 机器一侧
- 法兰
| 型号 | 633-LBSL-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

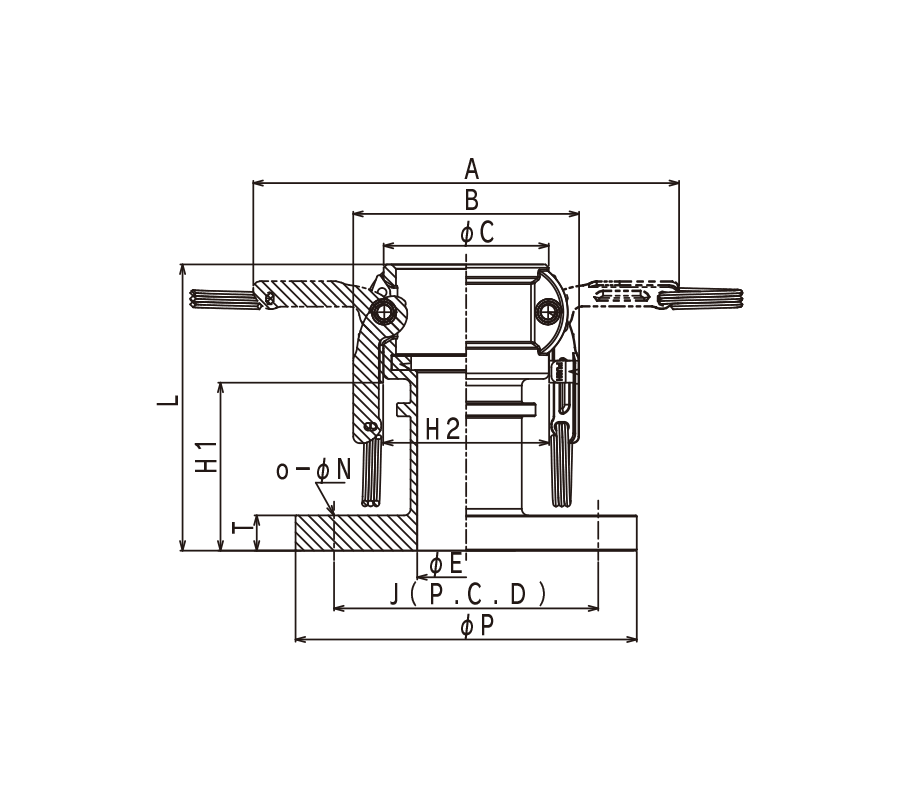

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | J | L | O-N | P | T | ||
| 633-LBSL1-1/2SST | 1-1/2" | 184 | 93 | 65 | 32 | 105 | 119 | 4-19 | 140 | 16 |
| 633-LBSL2SST | 2" | 193 | 103 | 75 | 43 | 120 | 130 | 4-19 | 155 | 16 |
| 633-LBSL2-1/2SST | 2-1/2" | 205 | 125 | 90 | 57 | 140 | 145 | 4-19 | 175 | 18 |
| 633-LBSL3SST | 3" | 248 | 141 | 108 | 68 | 150 | 160 | 8-19 | 185 | 18 |
| 633-LBSL4SST | 4" | 277 | 169 | 140 | 92 | 175 | 178 | 8-19 | 210 | 18 |
※垫圈标配Buna-N（NBR）。 ※产品库存不多，因此库存及交货期确认请进行咨询。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
