拆装简单
耐腐蚀
安全
商品特点
-

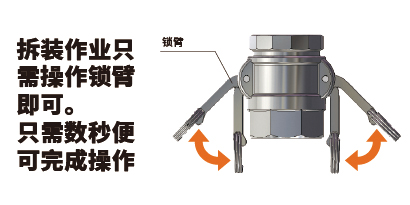

拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
-
耐腐蚀
耐腐蚀，寿命长。耐久性良好，对流体的影响小。
耐腐蚀
耐腐蚀，寿命长。耐久性良好，对流体的影响小。
-
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
KAMLOK耦合器内螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 机器一侧
- 内螺纹
- 连接尺寸
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6
| 型号 | 633-DB-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

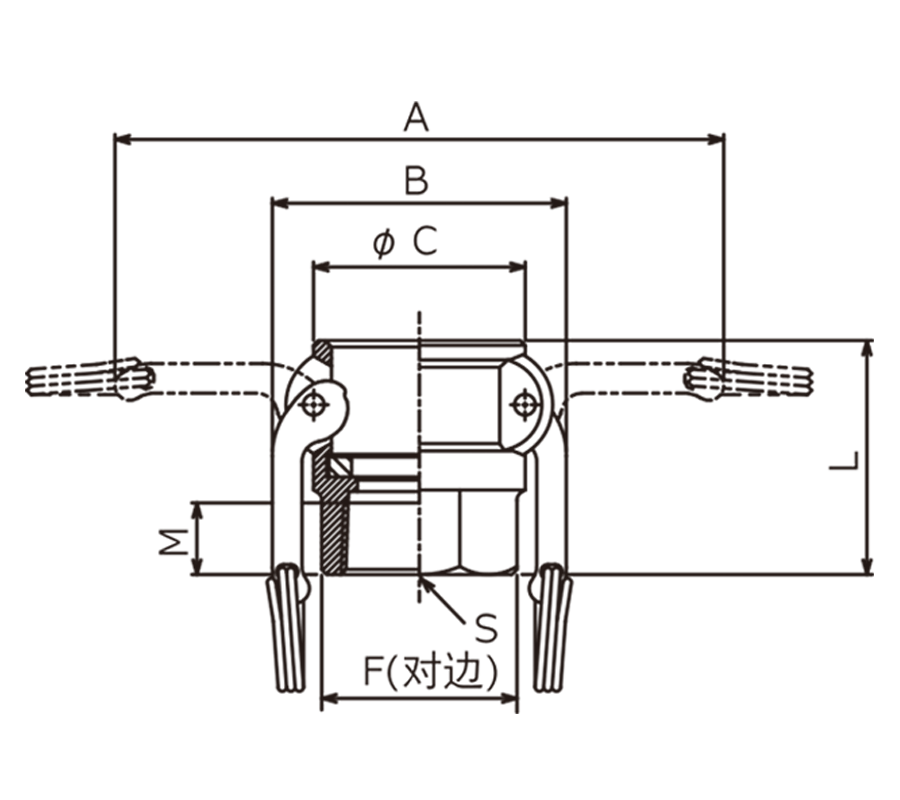

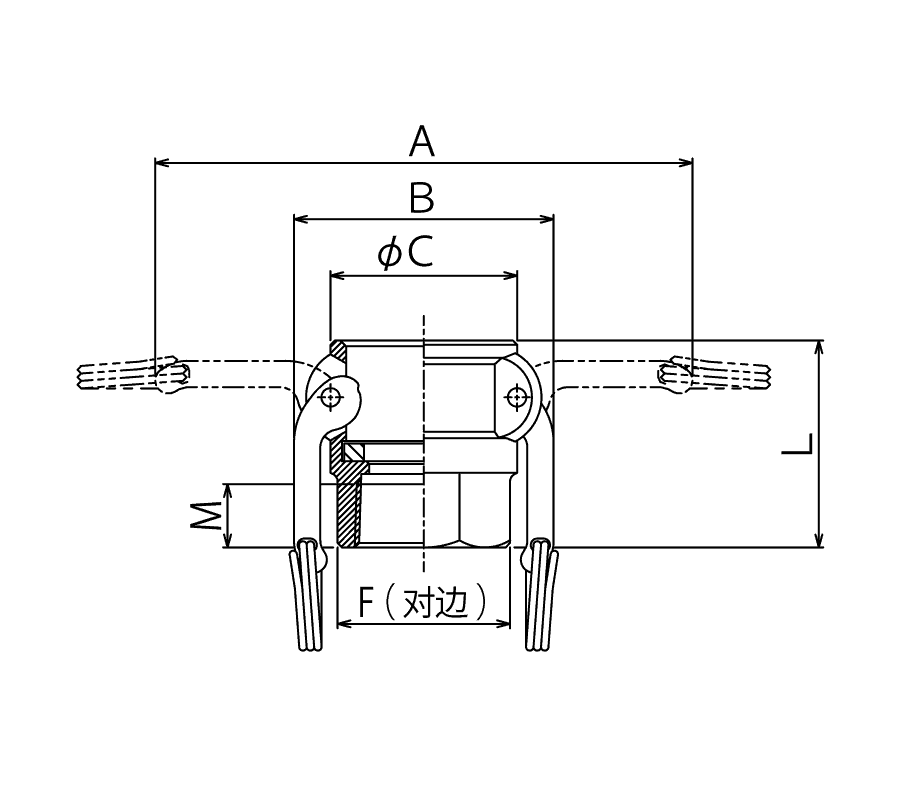

KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DB1/2SST | 1/2" | 109 | 61 | 41 | 32 | 51 | 15 | Rc1/2 |
| 633-DB3/4SST | 3/4" | 109 | 61 | 41 | 32 | 51 | 15 | Rc3/4 |
| 633-DB1SST | 1" | 130 | 67 | 47 | 41 | 62 | 18 | Rc1 |
| 633-DB1-1/4SST | 1-1/4" | 179 | 79 | 58 | 48 | 69 | 19 | Rc1-1/4 |
| 633-DB1-1/2SST | 1-1/2" | 187 | 87 | 65 | 59 | 72 | 21 | Rc1-1/2 |
| 633-DB2SST | 2" | 196 | 96 | 75 | 69 | 78 | 23 | Rc2 |
| 633-DB2-1/2SST | 2-1/2" | 208 | 108 | 90 | 83 | 89 | 29 | Rc2-1/2 |
| 633-DB3SST | 3" | 249 | 137 | 108 | 99 | 91 | 29 | Rc3 |
| 633-DB4SST | 4" | 277 | 166 | 140 | 130 | 95 | 33 | Rc4 |
| 633-DB5SST | 5" | 302 | 191 | 165 | 152 | 103 | 41 | Rc5 |
| 633-DB6SST | 6" | 409 | 255 | 198 | 196 | 114 | 41 | Rc6 |
※1/2”耦合器还可连接3/4”接头。 ※3/4”耦合器还可连接1/2”接头。 ※垫圈标配Buna-N（NBR）。 ※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
