全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器内螺纹
- 型号｜633-DB-PP
- 材质｜树脂（PP）
拆装简单
轻量、作业性提高
耐药性能优异
安全
商品特点
-

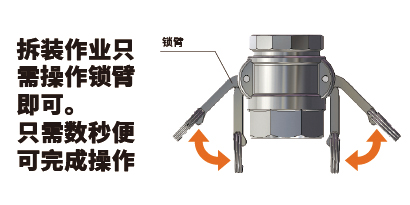

拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
-
轻量、作业性提高
由于是树脂制，因此重量轻，接头的拆装作业和移动作业简单。
轻量、作业性提高
由于是树脂制，因此重量轻，接头的拆装作业和移动作业简单。
-
耐药性
对于药品的耐久性优异
耐药性
对于药品的耐久性优异
-
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
KAMLOK耦合器内螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 3/4、1、1-1/2、2、3
- 机器一侧
- 内螺纹
- 连接尺寸
- Rc3/4、Rc1、Rc1-1/2、Rc2、Rc3
| 型号 | 633-DB-PP | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | PP |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

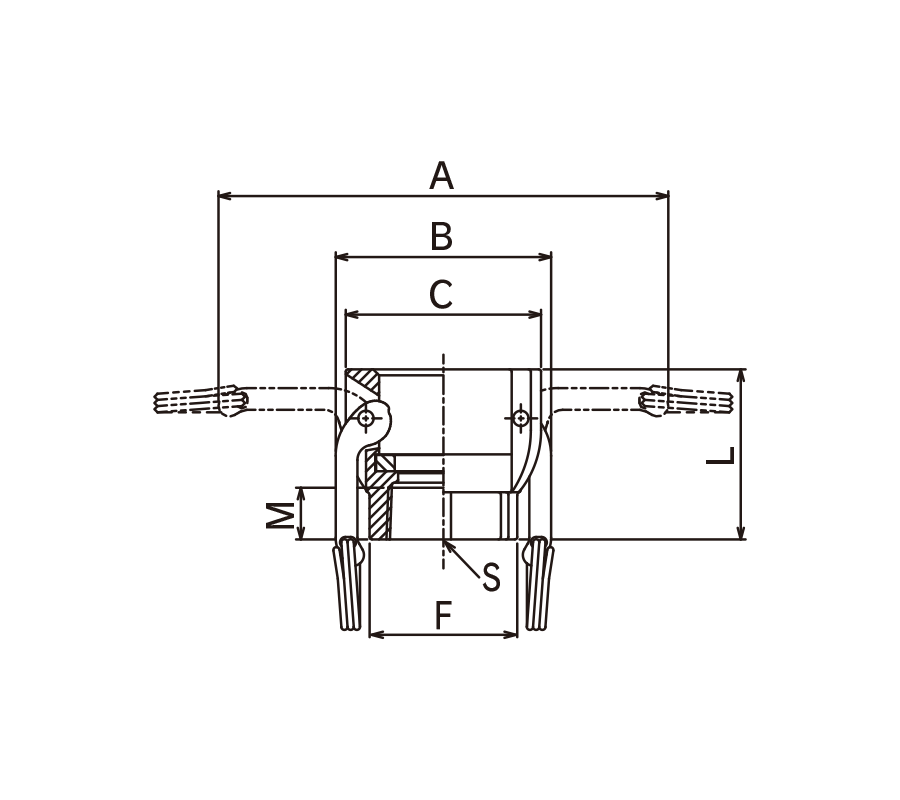

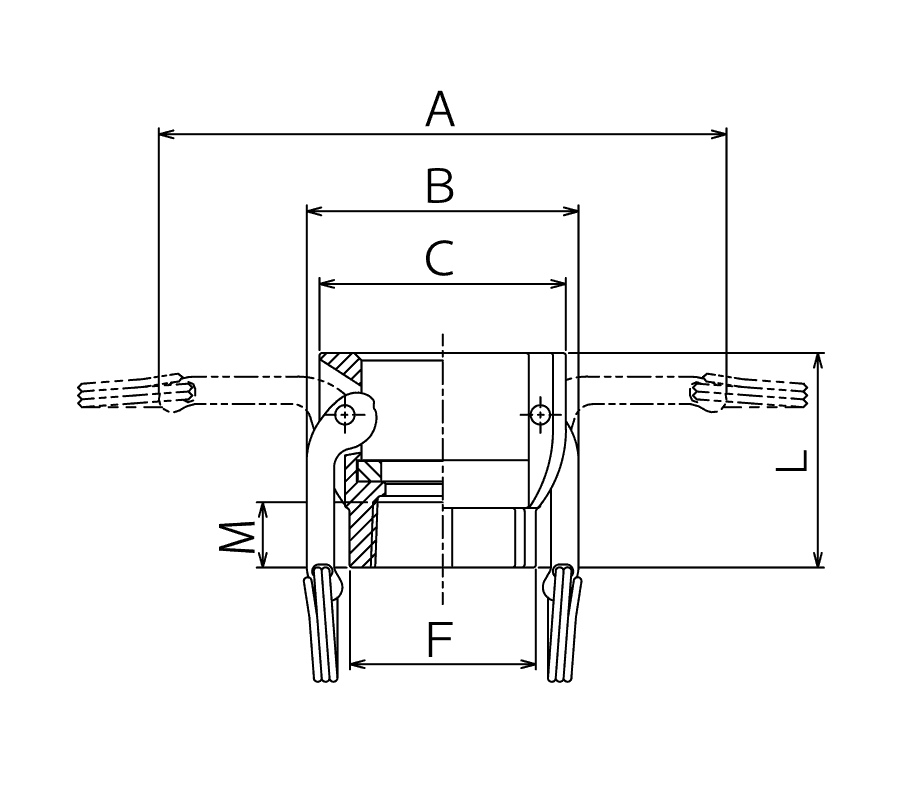

KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DB3/4PP | 3/4" | 109 | 61 | 57 | 41 | 57 | 19 | Rc3/4 |
| 633-DB1PP | 1" | 130 | 67 | 64 | 51 | 66 | 20 | Rc1 |
| 633-DB1-1/2PP | 1-1/2" | 187 | 87 | 82 | 68 | 71 | 22 | Rc1-1/2 |
| 633-DB2PP | 2" | 196 | 96 | 94 | 81 | 79 | 20 | Rc2 |
| 633-DB3PP | 3" | 249 | 137 | 130 | 108 | 94 | 32 | Rc3 |
※垫圈标配Buna-N（NBR）。※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
