拆装简单
耐腐蚀
安全
商品特点
-

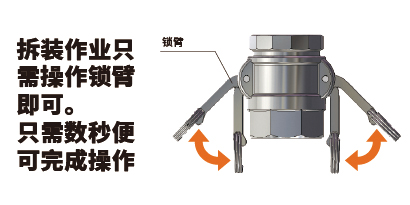

拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
-
耐腐蚀
耐腐蚀，寿命长。耐久性良好，对流体的影响小。
耐腐蚀
耐腐蚀，寿命长。耐久性良好，对流体的影响小。
-
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
KAMLOK耦合器胶管柄
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 19、25、32、38、50、63、75、100、125、150
- KAMLOK
- 耦合器
- 连接尺寸
- 3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
| 型号 | 633-C-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

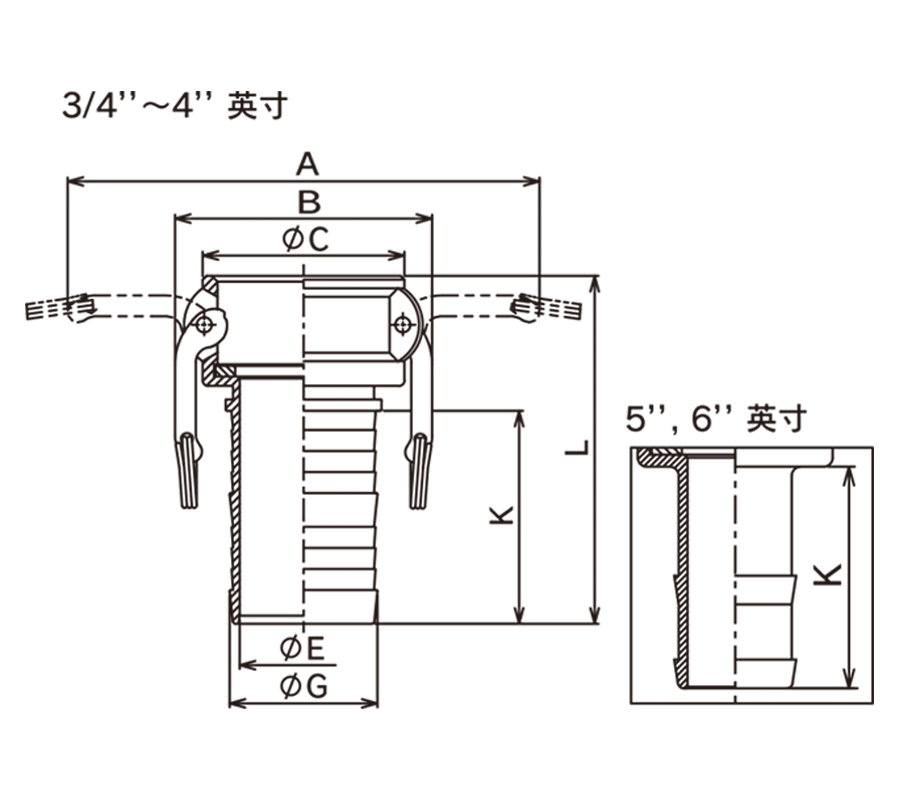

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | E | G | K | L | ||
| 633-C3/4SST | 3/4" | 109 | 61 | 41 | 14 | 21 | 51 | 94 |
| 633-C1SST | 1" | 130 | 67 | 47 | 20 | 27 | 58 | 110 |
| 633-C1-1/4SST | 1-1/4" | 179 | 79 | 58 | 25 | 34 | 59 | 121 |
| 633-C1-1/2SST | 1-1/2" | 187 | 87 | 65 | 32 | 40 | 74 | 136 |
| 633-C2SST | 2" | 196 | 96 | 75 | 43 | 52 | 87 | 157 |
| 633-C2-1/2SST | 2-1/2" | 208 | 108 | 90 | 55 | 67 | 93 | 160 |
| 633-C3SST | 3" | 249 | 137 | 108 | 68 | 79 | 113 | 185 |
| 633-C4SST | 4" | 277 | 166 | 140 | 89 | 105 | 127 | 200 |
| 633-C5SST | 5" | 302 | 191 | 165 | 114 | 134 | 127 | 189 |
| 633-C6SST | 6" | 409 | 255 | 198 | 142 | 157 | 146 | 214 |
※3/4”耦合器还可连接1/2”接头。 ※垫圈标配Buna-N（NBR）。 ※根据尺寸不同，宝塔形状会有所不同。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
适合胶管 34款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | TOYOFUSSO-E 胶管 | TOYOFUSSO-S 胶管 | TOYOFUSSO SOFT 胶管 | TOYOFUSSO SOFT-S 胶管 | HYPER TOYORON 胶管 | HYBRID TOYOFOODS 胶管 | HYBRID TOYORON 胶管 | HYBRID TOYOSILICONE 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYOFOODS 胶管 | TOYORING 胶管 | TOYORING-F 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-P 胶管 | TOYOSILICONE-S2 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | FUSSOTHERMO-S100°C 胶管 | TOYOSILICONE-S-PH 胶管 | HYBRID TOYODROP 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB | TOYOFOODS EARTH 胶管 | TOYOTOP-E 胶管 | TOYOTOP-E100°C 胶管 | TOYOSILICONE STEAM S 胶管 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 硅橡胶 | 软质聚氯乙烯 | 聚烯烃树脂 | 四氟树脂 | 硅橡胶 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 特殊聚氨酯树脂 | 硅橡胶 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -30℃~180℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -10℃~50℃ | -5℃~100℃ | -30℃~140℃ | |
| 型号 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS2 | TSISTM | TSITH | FB | EC-GB | FSTH100C | TSIS-PH | HTD | ECS | TFS | ECS-GB | TFE | TPE | TPE100C | TSISTMS | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
| 633-C3/4SST |
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| 633-C1SST |
1"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| 633-C1-1/4SST |
1-1/4"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-C1-1/2SST |
1-1/2"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-C2SST |
2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - | - | ◯ | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-C2-1/2SST |
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | ◯ | ◯ | - |
| 633-C3SST |
3"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | - | ◯ | - |
| 633-C4SST |
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | ◯ | - | - | - |
| 633-C5SST |
5"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 633-C6SST |
6"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
