商品特点
-

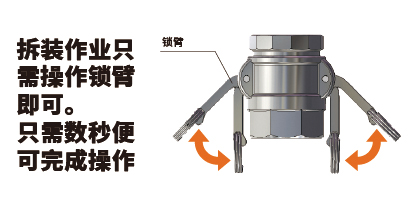

拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
拆装简单
由于为锁臂式，因此可简单拆装接头，从而提高作业性。
-
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
振动耐受性强，可安心使用
双凸轮结构使其对振动耐受性强，且锁臂不易脱落，可安心使用。
KAMLOK耦合器胶管柄 （接头直径较细的类型）
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 38、50、63、75、100、125、150
- KAMLOK
- 耦合器
- 连接尺寸
- 1-1/2、2、2-1/2、3、4、5、6
| 型号 | 633-CT-AL | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | 铝合金（2",3",4" ADC12、1-1/2",2-1/2",5",6" AC4CH） |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

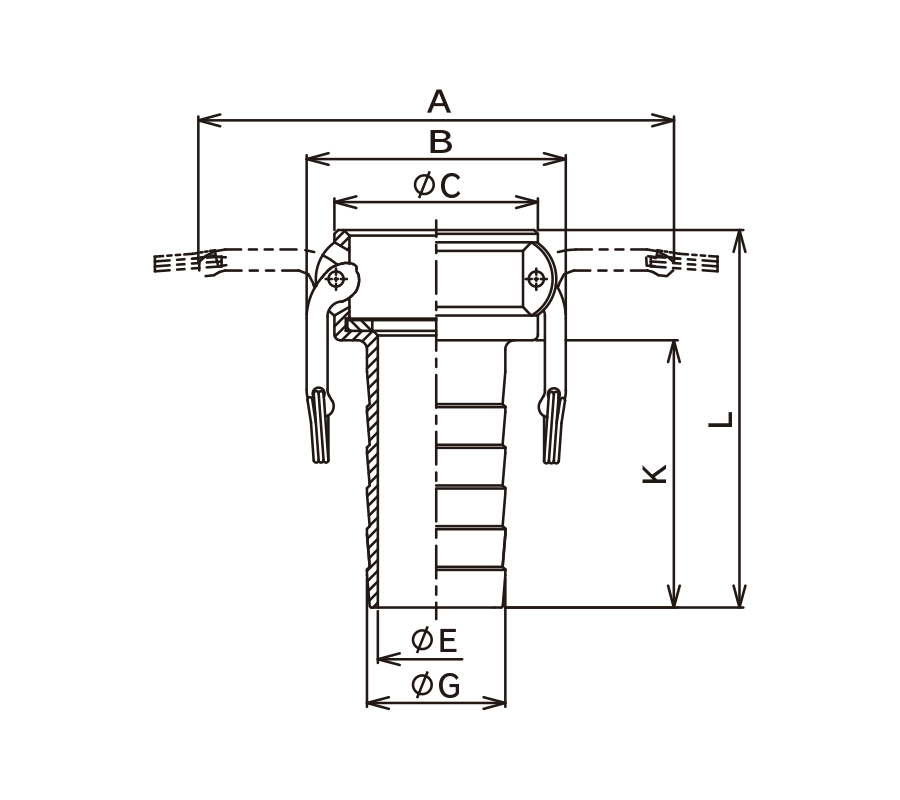

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | E | G | K | L | ||
| 633-CT1-1/2AL | 1-1/2" | 187 | 87 | 65 | 31 | 38 | 72 | 118 |
| 633-CT2AL | 2" | 196 | 96 | 75 | 43 | 51 | 83 | 135 |
| 633-CT2-1/2AL | 2-1/2" | 208 | 108 | 90 | 55 | 64 | 90 | 146 |
| 633-CT3AL | 3" | 249 | 137 | 108 | 68 | 77 | 104 | 163 |
| 633-CT4AL | 4" | 277 | 166 | 140 | 90 | 102 | 113 | 173 |
| 633-CT5AL | 5" | 302 | 191 | 165 | 117 | 127 | 127 | 189 |
| 633-CT6AL | 6" | 409 | 255 | 198 | 142 | 152 | 143 | 211 |
※垫圈标配Buna-N（NBR）。 ※为了防漏防脱，装配时请切实紧固。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
※因为接头较细，为防止泄漏和脱落，装配时请切实紧固。
※通过扣压紧固胶管连接时，根据扣压条件不同，可能会发生胶管柄部变形或龟裂等问题，因此请在确认没有发生泄漏或破裂等异常后再使用。
