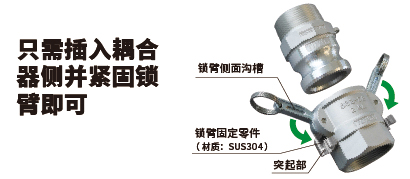

简单连接
简单连接
KAMLOK接头内螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 接头
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 机器一侧
- 内螺纹
- 连接尺寸
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6
| 型号 | 633-AB-AL | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | 铝合金（ADC12、5"～:AC4CH） |

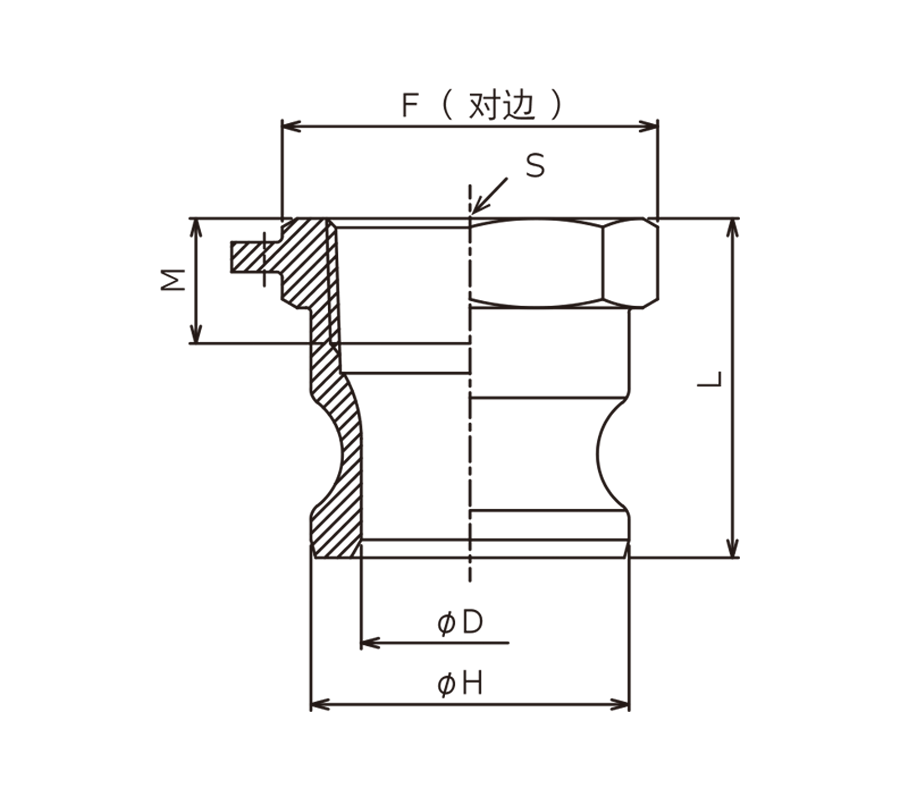

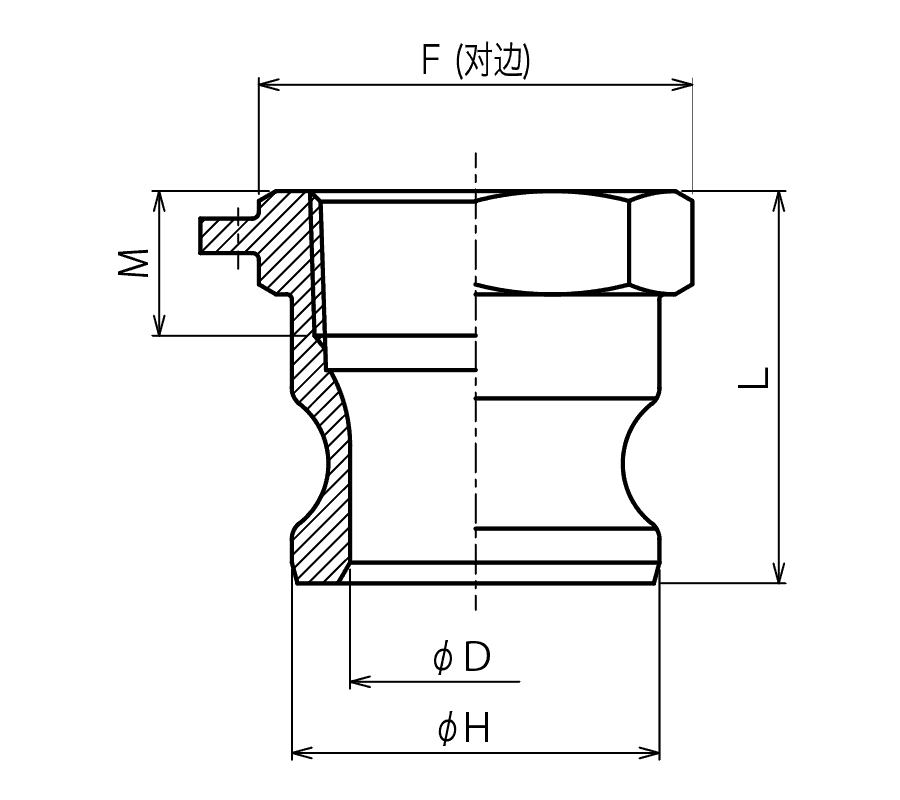

KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | F | H | L | M | S | ||
| 633-AB1/2AL | 1/2" | 14 | 35 | 32 | 41 | 15 | Rc1/2 |
| 633-AB3/4AL | 3/4" | 20 | 35 | 32 | 41 | 15 | Rc3/4 |
| 633-AB1AL | 1" | 24 | 41 | 37 | 50 | 18 | Rc1 |
| 633-AB1-1/4AL | 1-1/4" | 29 | 48 | 45 | 56 | 18 | Rc1-1/4 |
| 633-AB1-1/2AL | 1-1/2" | 37 | 59 | 53 | 57 | 21 | Rc1-1/2 |
| 633-AB2AL | 2" | 48 | 68 | 63 | 62 | 25 | Rc2 |
| 633-AB2-1/2AL | 2-1/2" | 56 | 84 | 76 | 84 | 28 | Rc2-1/2 |
| 633-AB3AL | 3" | 72 | 100 | 92 | 71 | 31 | Rc3 |
| 633-AB4AL | 4" | 98 | 129 | 120 | 81 | 37 | Rc4 |
| 633-AB5AL | 5" | 121 | 149 | 146 | 85 | 40 | Rc5 |
| 633-AB6AL | 6" | 149 | 191 | 176 | 86 | 41 | Rc6 |
※1/2”接头还可连接3/4”耦合器。 ※3/4”接头还可连接1/2”耦合器。 ※4”以下为压铸。 ※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
