KAMLOK接头胶管柄 （接头直径较细的类型）
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 38、50、63、75、100
- KAMLOK
- 接头
- 连接尺寸
- 1-1/2、2、2-1/2、3、4、5、6
| 型号 | 633-ET-AL | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | 铝合金（2",3",4" ADC12、1-1/2”,2-1/2",5",6" AC4CH） |

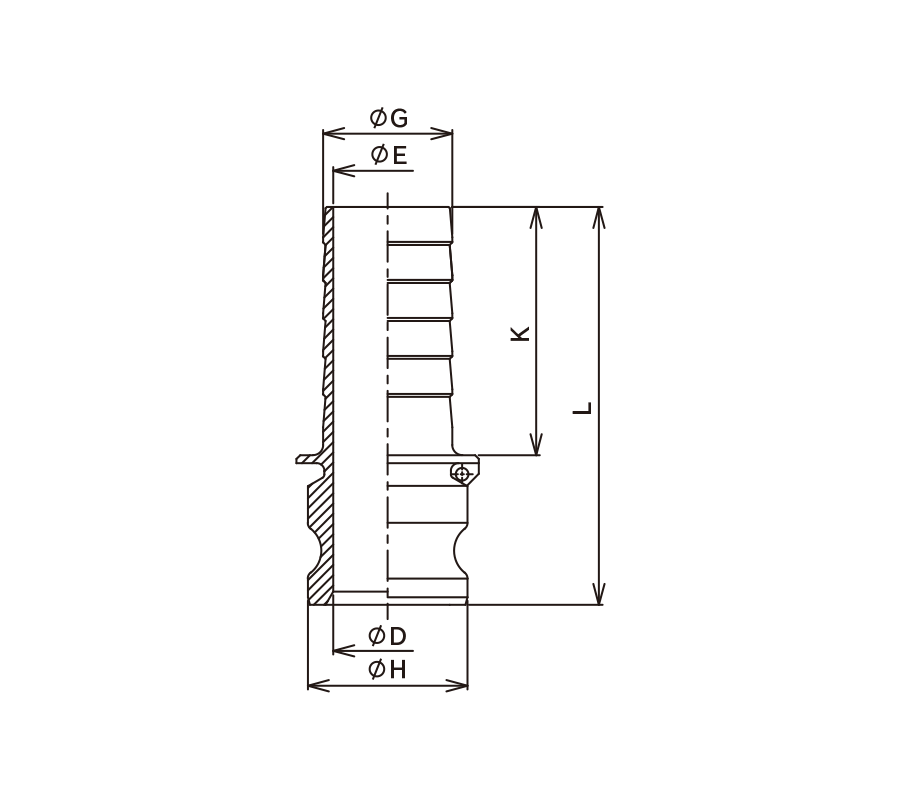

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | E | G | H | K | L | ||
| 633-ET1-1/2AL | 1-1/2" | 34 | 31 | 38 | 53 | 72 | 126 |
| 633-ET2AL | 2" | 40 | 44 | 51 | 63 | 83 | 142 |
| 633-ET2-1/2AL | 2-1/2" | 55 | 55 | 64 | 76 | 90 | 154 |
| 633-ET3AL | 3" | 64 | 69 | 77 | 92 | 104 | 168 |
| 633-ET4AL | 4" | 85 | 92 | 102 | 120 | 113 | 183 |
| 633-ET5AL | 5" | 115 | 117 | 127 | 146 | 127 | 206 |
| 633-ET6AL | 6" | 149 | 142 | 152 | 176 | 143 | 221 |
※为了防漏防脱，装配时请切实紧固。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
※因为接头较细，为防止泄漏和脱落，装配时请切实紧固。
※通过扣压紧固胶管连接时，根据扣压条件不同，可能会发生胶管柄部变形或龟裂等问题，因此请在确认没有发生泄漏或破裂等异常后再使用。
