KAMLOK COUPLER 胶管接头不锈钢制

工厂设备配管用、各种机器组装的接头

该KAMLOK是连接胶管使用的接头。

KAMLOK由耦合器（母头）和接头（公头）构成，只需紧固或者松开锁臂（把手）即可轻松拆装。KAMLOK接头备有连接胶管的类型和连接机器、设备、配管材料的类型。而且，材质有铝合金、不锈钢、聚丙烯（PP），适合各种用途、流体和使用条件。

◆　点击这里查看KAMLOK产品的列表。
◆　点击这里查看垫圈产品的列表。

注意事项

※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。

垫圈/标配：Buna-N(NBR)　可根据流体来选择垫圈

概要
接头规格表
适用胶管一览

连接面	连接方法	胶管内径尺寸（mm）
胶管一侧	胶管夹	19,25,32,38,50,63,75,100,125,150

型号	：	633-C-SST
流体	：	空气药品饮料、饮用水食品涂料、溶剂油水（饮用除外）
主材质	：	不锈钢
材料详情	：	接头主体：SCS14（相当于SUS316）锁臂：SCS14（相当于SUS316）固定销・固定环：SUS304 垫圈：Buna-N(NBR) ※垫圈可根据流体选择。
符合法律	：	符合RoHS2修正规制

资料和服务

KAMLOK使用注意事项

633-C-SST图纸 PDF

商品目录下载

接头耐药品数据

CAD设计图下载

特点:

装卸简单

采用锁臂式结构，能轻而易举地装卸接头，提高了操作性。
耐腐蚀

耐腐蚀，寿命长。具有良好的耐久性，对流体影响小。
抗振能力强，使用安心

COUPLER型抗振能力强，锁臂采用不易脱落的结构，使用安心。

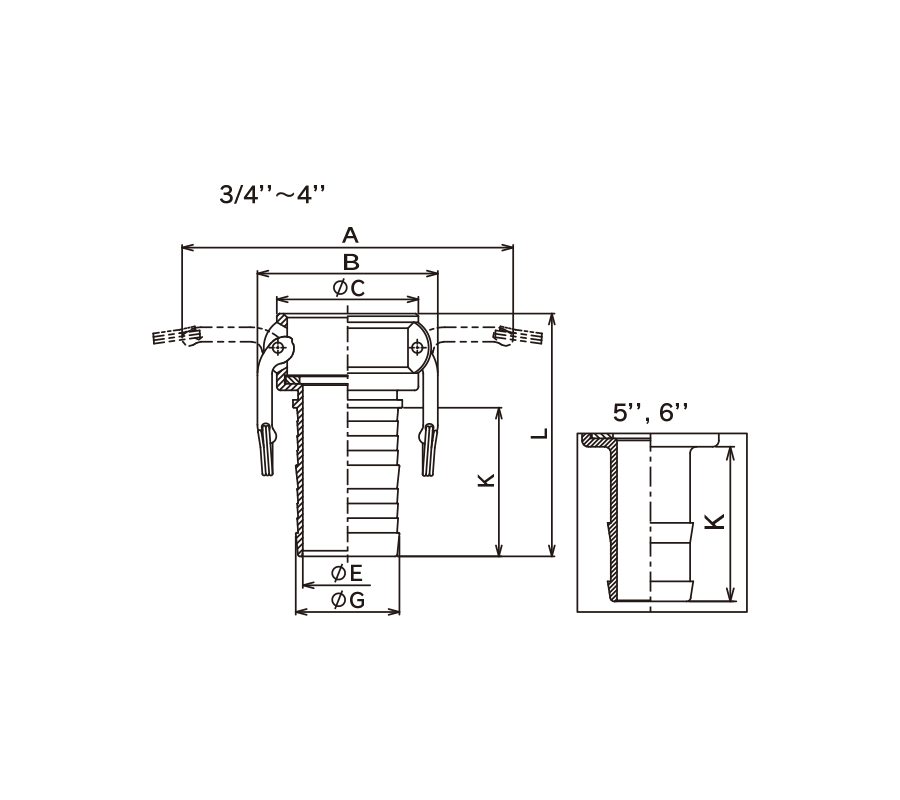

锁臂接头	633-C　SST　尺寸（mm）
KAMLOK COUPLER 胶管接头不锈钢制		A	B	C	E	G	K	L
	3/4”	109	61	41	14	21	51	94
	1”	130	67	47	20	27	58	110
	1-1/4”	179	79	58	25	34	59	121
	1-1/2”	187	87	65	32	40	74	136
	2”	196	96	75	43	52	87	157
	2-1/2”	208	108	90	55	67	93	160
	3”	249	137	108	68	79	113	185
	4”	277	166	140	89	105	127	200
	5”	302	191	165	114	134	127	189
	6”	409	255	198	142	157	146	214

※3/4″耦合器可连接1/2″接头。
※标配Buna-N（NBR)垫片。
*竹笋部形状因规格而异。

接头主体：SCS14（相当于SUS316）
锁臂：SCS14（相当于SUS316）
固定销・固定环：SUS304
垫圈：Buna-N(NBR)
※垫圈可根据流体选择。

适用胶管 : 32		胶管名称	TOYOFUSSO SOFT-S 胶管　FFYS	ECORON 胶管	ECORON 胶管-GB	FUSSOTHERMO-S100°C 胶管	TOYOFUSSO 胶管	ECORON-S 胶管	ECORON-S 胶管-GB	HYBRID TOYOSILICONE 胶管	TOYOFUSSO-S 胶管	HYBRID TOYOFOODS 胶管	HYPER TOYORON 胶管	TOYOFUSSO-E 胶管	TOYOFUSSO SOFT 胶管	HYBRID TOYODROP 胶管	TOYOFOODS 胶管	TOYOFOODS-S 胶管	TOYOFOODS EARTH 胶管	HYBRID TOYORON 胶管	TOYORING-F 胶管	SUPER TOYORON 胶管	TOYOSILICONE 胶管	TOYOSILICONE-S 胶管	TOYOSILICONE-S2 胶管	TOYOSILICONE-P 胶管	TOYOSILICONE STEAM 胶管	TOYOSILICONE THERMO 胶管	TOYORON 胶管	TOYOBIO PRO 胶管	TOYOSPRING 胶管	TOYORING 胶管	TOYOTOP-E100°C 胶管	TOYOTOP-E 胶管
接头材质 : 不锈钢		主材质	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	四氟树脂	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	硅橡胶	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	四氟树脂	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	特殊聚氨酯树脂	软质聚氯乙烯
		功能	低析出压送吸引异味少柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送吸引异味少耐动植物油耐热耐矿物油耐药品透明性防弯曲、压扁非粘附	低析出压送异味少无需分类废弃耐动植物油耐寒耐热耐矿物油耐药品透明性非粘附	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	低析出压送吸引异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少耐动植物油耐寒耐热耐矿物油耐药品透明性防弯曲、压扁非粘附	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	低析出压送异味少无需分类废弃耐动植物油耐寒耐热耐矿物油耐药品透明性防静电非粘附	低析出压送异味少无需分类废弃柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	压送无需分类废弃柔软性防弯曲、压扁防结露	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	压送吸引柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送吸引柔软性耐动植物油耐热透明性防弯曲、压扁防静电	压送无需分类废弃柔软性透明性防弯曲、压扁	压送吸引无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性透明性	低析出压送异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品	低析出压送吸引异味少柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送异味少无需分类废弃柔软性耐寒耐热	低析出压送异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品	压送无需分类废弃柔软性透明性	压送无需分类废弃柔软性透明性	压送吸引柔软性透明性防弯曲、压扁	压送吸引无需分类废弃柔软性透明性防弯曲、压扁	压送吸引柔软性耐热耐磨透明性防弯曲、压扁防静电	压送吸引无需分类废弃柔软性透明性防弯曲、压扁防静电
		型号	FFYS	EC	EC	FSTH100C	FF	ECS	ECS	HTSI	FFS	HTF	HPT	FFE	FFY	HTD	TFB	TFS	TFE	HTR	TGF	ST	TSI	TSIS	TSIS2	TSIP	TSISTM	TSITH	TR	TBP	TS	TG	TPE100C	TPE
		法律规定	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制
型号	适用胶管内径名称(mm)	接头规格
633-C-3/4SST	19	3/4"	◯	◯	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
633-C-1SST	25	1"	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
633-C-1-1/4SST	32	1-1/4"	◯	◯	◯	-	◯	◯	◯	◯	◯	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-C-1-1/2SST	38	1-1/2"	◯	◯	◯	-	◯	◯	◯	◯	◯	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-C-2SST	50	2"	◯	◯	◯	-	◯	◯	◯	-	-	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-C-2-1/2SST	63	2-1/2"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	◯	-	-	-	-	-	-	◯	◯	◯	-	◯	◯
633-C-3SST	75	3"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	◯	-	-	-	-	-	-	◯	◯	◯	-	-	-
633-C-4SST	100	4"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	-	-	-	-	-	-	-	-	-	◯	-	-	-
633-C-5SST	125	5"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
633-C-6SST	150	6"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
