型号: 633-DB-SST

  • 符合RoHS2修正规制

KAMLOK COUPLER 内螺纹规格 不锈钢制

工厂设备配管用、各种机器组装的接头

该KAMLOK是安装在外螺纹上使用的接头。

KAMLOK由耦合器（母头）和接头（公头）构成，只需紧固或者松开锁臂（把手）即可轻松拆装。KAMLOK接头备有连接胶管的类型和连接机器、设备、配管材料的类型。而且，材质有铝合金、不锈钢、聚丙烯（PP），适合各种用途、流体和使用条件。

◆　点击这里查看KAMLOK产品的列表。
◆　点击这里查看垫圈产品的列表。

注意事项

※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。

垫圈/标配：Buna-N(NBR)　可根据流体来选择垫圈

  • 概要
  • 接头规格表
连接面 连接方法 接头规格
机器一侧 内螺纹 1/2,3/4,1,1-1/4,1-1/2,2,2-1/2,3,4,5,6
型号 ： 633-DB-SST
流体 ： 空气 药品 饮料、饮用水 食品 涂料、溶剂 油 水（饮用除外）
主材质 ： 不锈钢
材料详情 ： 接头主体：SCS14（相当于SUS316）
锁臂：SCS14（相当于SUS316）
固定销・固定环：SUS304
垫圈：Buna-N(NBR)
※垫圈可根据流体选择。
符合法律 ： 符合RoHS2修正规制

资料和服务

特点:

  • 装卸简单

    采用锁臂式结构，能轻而易举地装卸接头，提高了操作性。

  • 耐腐蚀

    耐腐蚀，寿命长。具有良好的耐久性，对流体影响小。

  • 抗振能力强，使用安心

    COUPLER型抗振能力强，锁臂采用不易脱落的结构，使用安心。

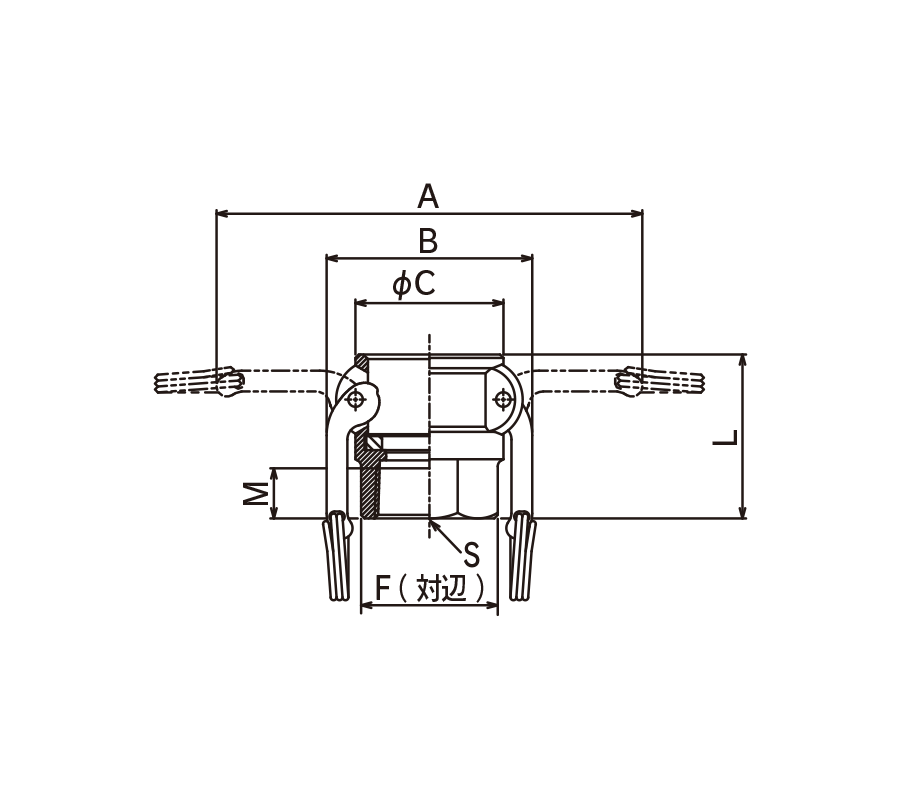

锁臂接头 633-DB　SST　 尺寸（mm）
KAMLOK COUPLER 内螺纹规格
不锈钢制		 尺寸/位置 A B C F L M S
接头的特点・尺寸图・KAMLOK COUPLER 内螺纹规格 不锈钢制 1/2” 109 61 41 32 51 15 Rc1/2
3/4” 109 61 41 32 51 15 Rc3/4
1” 130 67 47 41 62 18 Rc1
1-1/4” 179 79 58 48 69 19 Rc1-1/4
1-1/2” 187 87 65 59 72 21 Rc1-1/2
2” 196 96 75 69 78 23 Rc2
2-1/2” 208 108 90 83 89 29 Rc2-1/2
3” 249 137 108 99 91 29 Rc3
4” 277 166 140 129 98 36 Rc4
5” 302 191 165 152 103 41 Rc5
6” 409 255 198 196 114 41 Rc6
  • ※1/2″耦合器可连接3/4″接头。
  • ※3/4″耦合器可连接1/2″接头。
  • ※标配Buna-N（NBR)垫片。
  • ※螺纹为JIS管用圆锥螺纹（Ｒc）
接头主体：SCS14（相当于SUS316）
锁臂：SCS14（相当于SUS316）
固定销・固定环：SUS304
垫圈：Buna-N(NBR)
※垫圈可根据流体选择。
