型号: 633-FB-SST
- 符合RoHS2修正规制

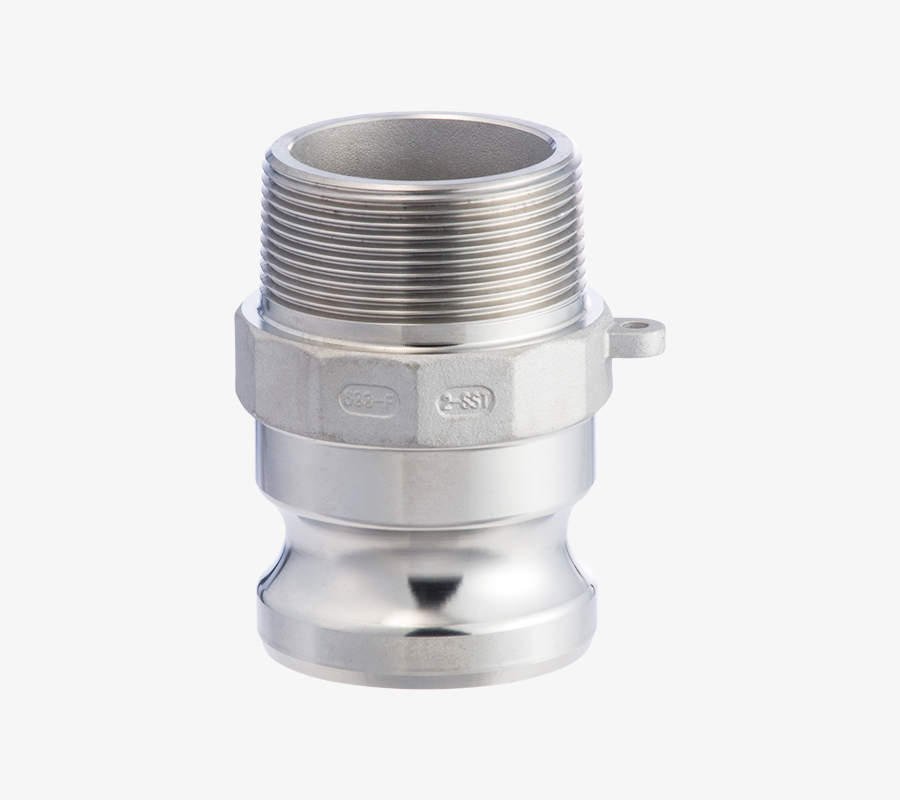

KAMLOK ADAPTER 外螺纹规格 不锈钢制
工厂设备配管用、各种机器组装的接头
该KAMLOK是安装在内螺纹上使用的接头。
KAMLOK由耦合器（母头）和接头（公头）构成，只需紧固或者松开锁臂（把手）即可轻松拆装。KAMLOK接头备有连接胶管的类型和连接机器、设备、配管材料的类型。而且，材质有铝合金、不锈钢、聚丙烯（PP），适合各种用途、流体和使用条件。
◆ 点击这里查看KAMLOK产品的列表。
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
- 概要
- 接头规格表
| 连接面 | 连接方法 | 接头规格 |
|---|---|---|
| 机器一侧 | 外螺纹 | 1/2,3/4,1,1-1/4,1-1/2,2,2-1/2,3,4,5,6 |
| 型号 | ： | 633-FB-SST |
|---|---|---|
| 流体 | ： | 空气 药品 饮料、饮用水 食品 涂料、溶剂 油 水（饮用除外） |
| 主材质 | ： |
不锈钢 |
| 材料详情 | ： | 接头主体：SCS14（相当于SUS316） |
| 符合法律 | ： |
符合RoHS2修正规制 |
特点:
-
耐腐蚀
耐腐蚀，寿命长。具有良好的耐久性，对流体影响小。
| 锁臂接头 | 633-FB SST 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|
| KAMLOK ADAPTER 外螺纹规格 不锈钢制 |
 |
D | F | H | L | M | S |
 |
1/2” | 14 | 35 | 32 | 59 | 16 | R1/2 |
| 3/4” | 20 | 35 | 32 | 59 | 16 | R3/4 | |
| 1” | 24 | 41 | 37 | 73 | 18 | R1 | |
| 1-1/4” | 29 | 48 | 45 | 82 | 21 | R1-1/4 | |
| 1-1/2” | 37 | 59 | 53 | 85 | 21 | R1-1/2 | |
| 2” | 48 | 68 | 63 | 95 | 25 | R2 | |
| 2-1/2” | 56 | 84 | 76 | 102 | 29 | R2-1/2 | |
| 3” | 73 | 100 | 92 | 106 | 31 | R3 | |
| 4” | 98 | 129 | 120 | 123 | 37 | R4 | |
| 5” | 121 | 149 | 146 | 122 | 38 | R5 | |
| 6” | 149 | 196 | 176 | 127 | 38 | R6 | |
- ※1/2″接头可连接3/4″耦合器。
- ※3/4″接头可连接1/2″耦合器。
- ※标配Buna-N（NBR)垫片。
- ※螺纹为JIS管用圆锥螺纹（Ｒ）

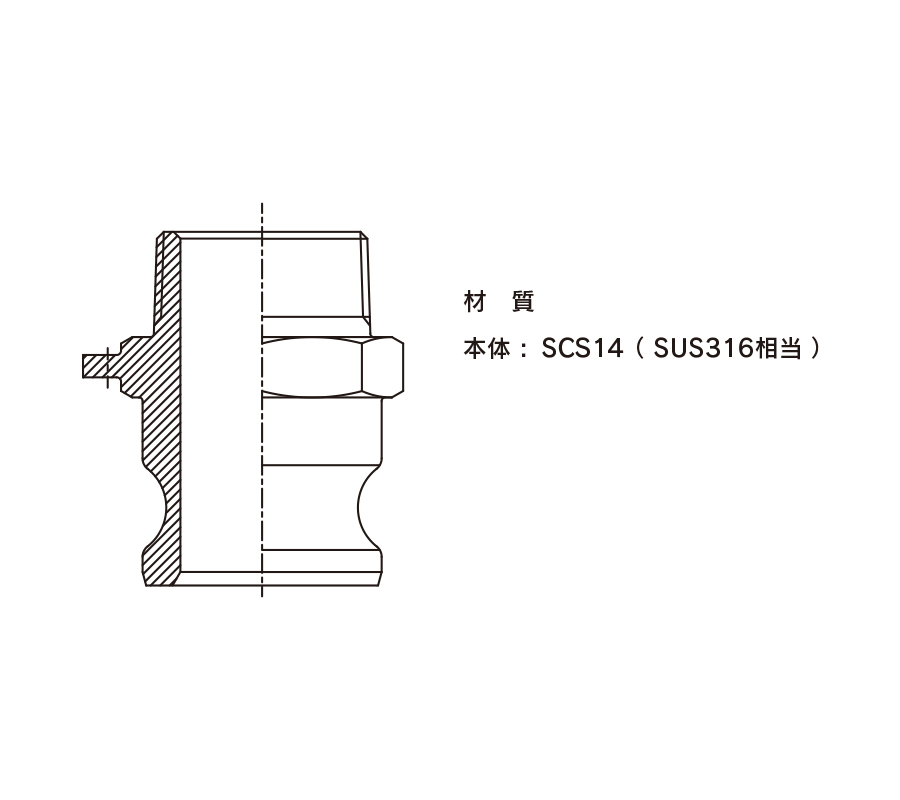

接头主体：SCS14（相当于SUS316）
