型号: TC6-FN TOYOCONNECTOR-TC6-FN

  • 符合RoHS2修正规制

TOYOCONNECTOR TC6-FN接头 （HYBRID TOYOFOODS-N HOSE专用）

食品、饮料、药品等机械及设备配管用接头（HYBRID TOYOFOODS-N HOSE专用）

TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。
与KAMLOK有兼容性
※ISO2852法兰盘槽兼容产品。
（材质：SUS/管夹型/接头规格：法兰盘）

采用液体不易积留的结构，干净卫生。减少泄漏和脱落故障，提高生产效率。缩短了配管作业时间， 实现作业标准化。

注意事项

*专为HYBRID TOYOFOODS-N Hose设计的接头。
※连接法兰盘时请使用ISO法兰盘接头用密封垫圈。
*该接头并非可日常拆卸清洗用的接头。

  • 概要
  • 接头规格表
  • 适用胶管一览
连接面 连接方法 胶管内径尺寸（mm） / 接头规格
胶管一侧 专用管夹 38, 50
机器一侧 法兰盘 1-1/2(1.5S),2(2S)
型号 ： TC6-FN
流体 ： 空气 药品 饮料、饮用水 食品 油 水（饮用除外）
主材质 ： 不锈钢
材料详情 ： 接头：SUS316L
管夹：SCS14（相当于SUS316）
螺栓：SUSXM7（相当于SUS304）
橡胶盖：EPDM
衬垫・垫圈（仅限50规格） ：聚甲醛
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂
功能 ： 简单插入标准化作业防止泄漏和脱落再利用防止液体积留锁臂安全锁定
符合法律 ： 符合RoHS2修正规制

资料和服务

特点:

  • 接头插入简单

    有效解决了长期以来接头难插入的问题！
    简单即可将接头插入专用胶管，提高了操作性。

  • 防脱、防漏

    附带专用管夹，能防止胶管脱落和流体泄漏，十分安全。

  • 安全卫生

    接头前端部与胶管之间液体残留物不易积留，使用更卫生更安心。

问题解决事例

TOYOCONNECTORTC6-FN型
接头外观 尺寸图
TC6-FN 接头的特点・尺寸图・TC6-FN
型号 接头规格 尺寸(mm) 包装单位 金属箍接头规格
英寸 L Φd F A B C HEX 个
TC6-FN38-1.5S 1-1/2” 77.0 31.0 88.0 50.5 43.5 35.7 6 4 1.5S
TC6-FN50-2S 2” 89.0 42.0 106.0 64.0 56.5 47.8 8 2 2S

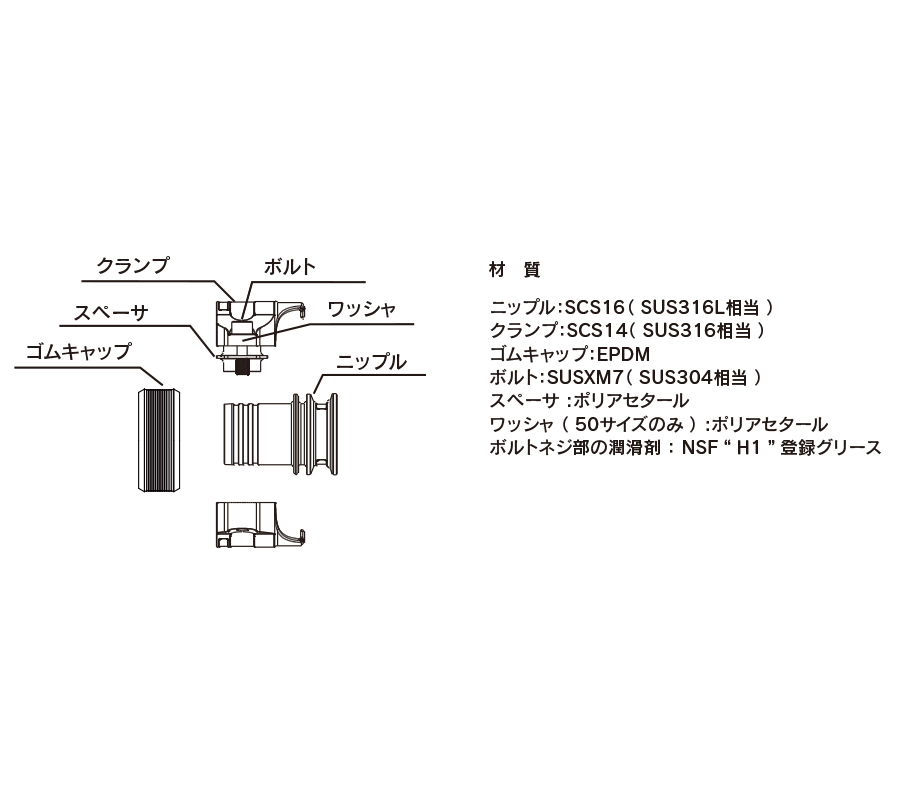

接头：SUS316L
管夹：SCS14（相当于SUS316）
螺栓：SUSXM7（相当于SUS304）
橡胶盖：EPDM
衬垫・垫圈（仅限50规格） ：聚甲醛
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂
适用胶管 : 1胶管
名称		HYBRID TOYOFOODS-N 胶管
接头材质 : 不锈钢
主材质软质聚氯乙烯
功能
压送
吸引
无需分类废弃
柔软性
耐动植物油
耐矿物油
透明性
防弯曲、压扁
型号HTF-N
法律规定符合RoHS2修正规制
型号适用胶管
内径名称(mm)		接头规格
TC6-FN38-1.5S381-1/2"(1.5S)◯
TC6-FN50-2S502"(2S)◯
交换部件 品名 型号 适合接头型号 包装单位
管夹套件

明细：
管夹根体 … 左右各1个
螺栓 … 2根
隔片 …1个
垫圈 …1个
（只能用于50号）

 TC6-F38-CBSS TC6-CSN38
TC6-ESN38
TC6-FN38-1.5S		 1组
TC6-F50-CBSS TC6-CSN50
TC6-ESN50
TC6-FN50-2S
橡皮帽 TC6-F38-GN TC6-CSN38
TC6-ESN38
TC6-FN38-1.5S		 4个
TC6-F50-GN TC6-CSN50
TC6-ESN50
TC6-FN50-2S

*TC6-CSN、TC6-ESN、TC6-FN接头进行再利用时，需要更换橡皮帽。

管夹主体：SCS14(相当于SUS316)
螺栓：SUSXM7(相当于SUS304)
衬垫、垫圈(仅限50规格)：聚甲醛
螺栓螺纹部的润滑剂：NSF“H1”中注册的润滑脂(极压润滑脂)
橡胶盖：EPDM

安装方法

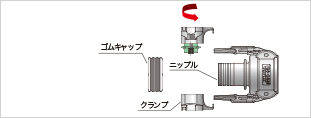

1 拧松螺栓，从管接头上卸掉管夹。
2 将橡皮帽穿过胶管。
*橡皮帽的插入量见使用说明书。

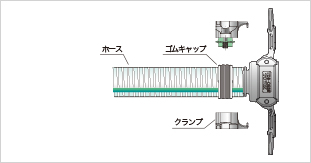

3 将穿过橡皮帽的胶管一直插到管接头的胶管口根部。
4 将管夹对准管接头的槽部临时装配。
*调整橡皮帽△记号，使其位于缝隙的中央。
5 轮流均匀地拧紧2根螺栓，直到没有缝隙为止。
如果有缝隙无法拧紧时，请放置一段时间，再拧紧直到管夹没有缝隙为止。
*图解为TOYOCONNECTOR TC6-CS型。

安装工具

紧固螺栓时，应使用长度在180mm以上（TC6-FN50为200mm以上）的“六角板手”。
