型号: TGF TOYORING-F HOSE

  • FDA
  • 符合RoHS2修正规制

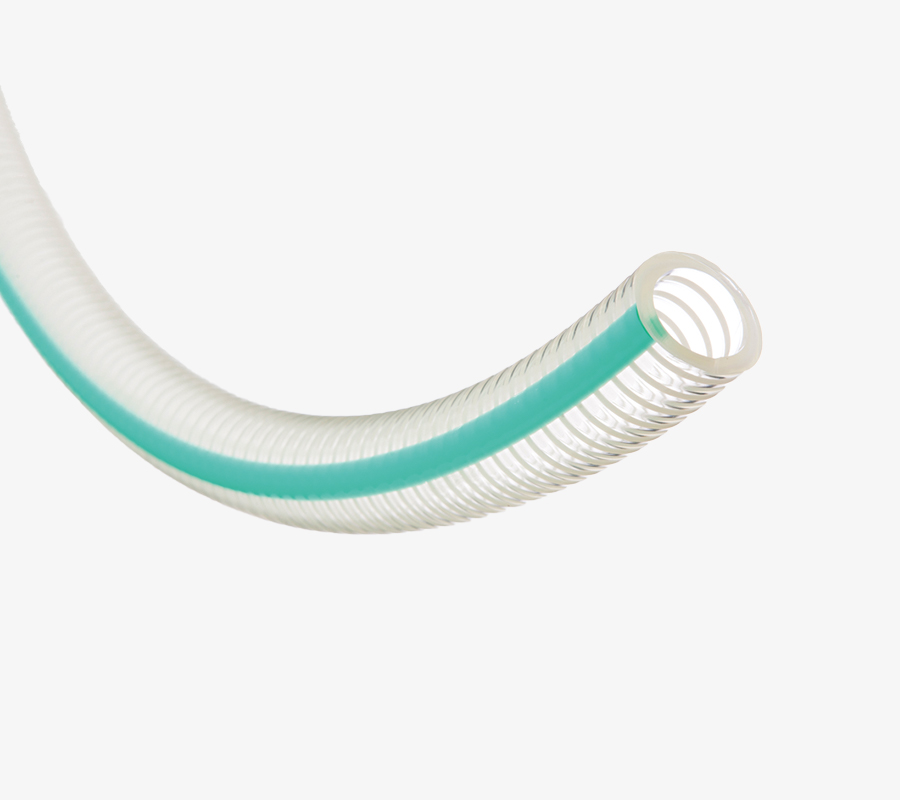

TOYORING-F 胶管 （食品,耐油用胶管）

TOYORING-F胶管是由软PVC制成的压送、真空输送用耐压胶管。
可作为食品、饮料及要求耐油性的设备配管用胶管使用。
本品胶管符合食品卫生法，即使用于油脂食品，胶管也不易硬化，具有安全、寿命长的特点。

为解决金属线圈加强的食品用胶管生锈及不易切割等问题，TOYORING-F胶管采用树脂线圈加强，无须担心生锈，可轻松切割，适合进行吸引、压送。

所有接触食品的材质，均有通过FDA批准认证。并且符合食品安全法（ 日本厚生劳动省告示第196号 ）更加放心使用。

为了进一步提高安全性和生产率，除了胶管之外，还备有各种专用接头。

◆　耐热胶管一览表在这里
◆　无需吸引，用于输送的氯化塑料制食品胶管在这里
◆　食品用胶管在这里
◆　耐热性更高能吸引用的食品胶管在这里

  • 概要
  • 使用事例
  • 规格表
用途 ： 用于传输各种食品和饮料水等
流体 ： 饮料、饮用水食品（包含油脂）药品粉体空气矿物油水（饮用水除外）动植物油
功能 ：
  • 压送
  • 吸引
  • 无需分类废弃
  • 柔软性
  • 耐动植物油
  • 耐热
  • 耐矿物油
  • 透明性
  • 防弯曲、压扁
法律规定 ： 日本食品卫生法　2020年厚生劳动省告示第196号
FDA
BPOM（印尼食品医药品局）注册产品
符合RoHS2修正规制
规格 ： 主材质：软质聚氯乙烯
加强材料：特殊PET树脂
内径：15mm~50.8mm
使用温度范围：-5℃ ~70℃

资料和服务

特点:

  • 使用优点1

    • 食品专用，安全、放心
    • 适用于吸引和压送。
    • 耐油性强，也适合油脂食品，寿命长
      ※还可用于矿物油
    • 耐折弯及压扁，具有一定复原性，搬运效率高
    • 抗折弯、抗压扁性强，可减少流体停止流动等引起的产品损失和故障。

  • 使用优点2

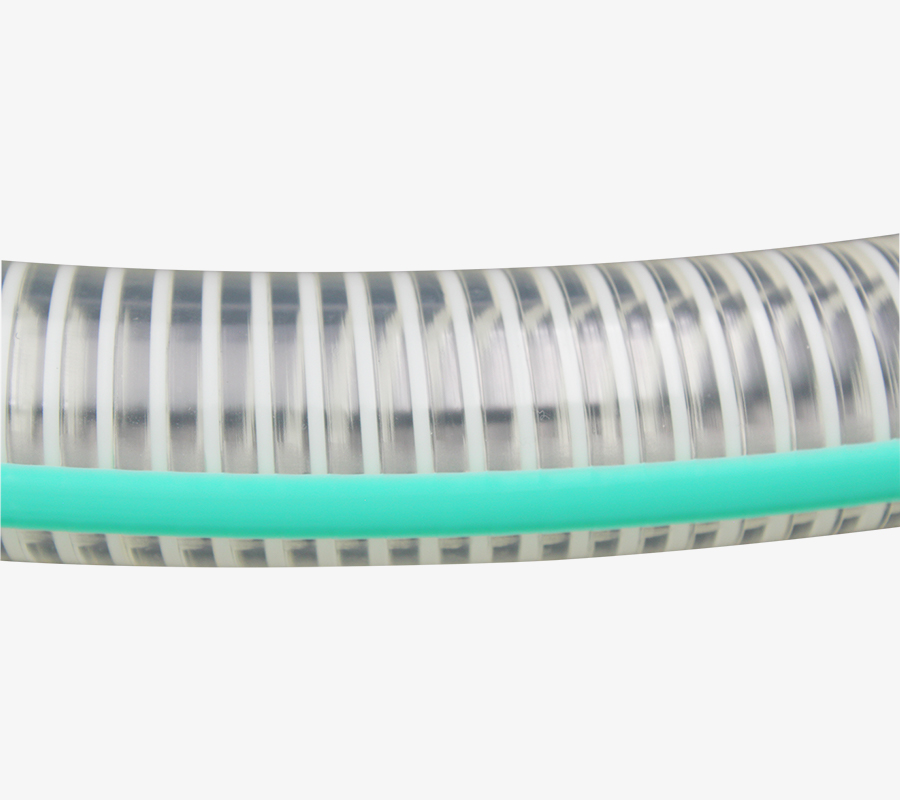

    • 带有特殊PET树脂制的加强材，没有生锈困扰，无需分类废弃
    • 用剪刀就能方便切割，操作方便
    • 与橡胶管相比具有透明性，可以轻松确认食品等流体
    • 耐热70℃，比普通PVC胶管使用范围广

  • 本品符合法律规定，安全放心

    • 符合日本食品卫生法(符合2020年厚生劳动省告示第196号)
    • 符合FDA(CFR21.170～199)
    • 符合RoHS2修正规制

    ※本胶管不含邻苯二甲酸类可塑剂。

  • 采用专用接头，生产率和安全性更高

    • 液体不易积留的接头构造 　有各种专用接头，可减少食品胶管配管的分解清洗作业 ，是适用于填充作业的配管胶管
    • 各种专用接头易于安装，可防止流体泄漏及胶管脱落，安全放心

RoHS指令是什么

液体不易积留的接头构造

防脱防漏的接头构造

问题解决事例

规格表: 使用温度范围 -5℃ 〜 70℃

型号 内径×外径
(mm)		 使用压力
50℃
(MPa)		 使用压力
70℃
(MPa)		 减压变形温度
(-0.1MPa)
℃		 标准长度重量
(kg/卷)		 标准长度
(m)		 最小弯曲半径
(mm)
TGF-15-50 15×22 -0.1~0.4 -0.1~0.3 120 14 50 60
TGF-19-50 19×26 -0.1~0.4 -0.1~0.3 110 17 50 80
TGF-25-50 25.4×33.4 -0.1~0.4 -0.1~0.3 100 25 50 100
TGF-32-40 32×41 -0.1~0.3 -0.1~0.2 90 28 40 130
TGF-38-40 38×48 -0.1~0.3 -0.1~0.2 85 38 40 150
TGF-50-40 50.8×62.8 -0.1~0.3 -0.1~0.2 75 60 40 200

包装：筒卷（TGF-15-50～-25-50）/薄膜卷（TGF-32-40～50-40）
颜色：天然透明带绿色线条

※减压变形温度是指使胶管处于直立状态，将管内减压至-0.1MPa(-760mmHg)时的发生变形的温度。并非使用临界温度。
※-0.1MPa为近似值。根据用途和条件不同，有时可能无法使用，请参照“真空压力参考范围”。

竹笋式接头请使用接头外径比胶管内径大5％～15％的规格（根据胶管内径而不同）。
※适当规格一览表见此处

专用接头 : 20 接头名称 TOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTOR接头扣压品KAMLOK COUPLERKAMLOK COUPLERKAMLOK COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK ADAPTERKAMLOK ADAPTERKAMLOK ADAPTER
胶管规格 胶管连接 圆盖螺母专用管夹圆盖螺母专用管夹圆盖螺母圆盖螺母圆盖螺母专用管夹圆盖螺母专用管夹紧固件胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹
接头规格 外螺纹外螺纹外螺纹外螺纹外螺纹法兰盘法兰盘法兰盘KAMLOK耦合器KAMLOK耦合器法兰盘KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK接头KAMLOK接头KAMLOK接头
主材质 黄铜 黄铜 不锈钢 不锈钢 黄铜＋树脂 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP）
型号 TC3-B TC6-B TC3-S TC6-S TC3-PB TC3-F TC3-FG TC6-F TC3-CS TC6-CS HFA 633-C-AL 633-C-SST 633-C-PP 633-CL-AL 633-CL-SST 633-CL-PP 633-E-AL 633-E-SST 633-E-PP
法律规定
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
胶管
型号		 内径
(mm)		 外径
(mm)
TGF-15-50 15 22 ◯-◯-◯◯◯-------------
TGF-19-50 19 26 ◯-◯-◯◯◯-◯--◯◯◯◯◯-◯◯◯
TGF-25-50 25.4 33.4 ◯-◯-◯◯◯-◯-◯◯◯◯◯◯◯◯◯◯
TGF-32-40 32 41 -◯-◯---◯---◯◯-◯◯-◯◯-
TGF-38-40 38 48 -◯-◯---◯-◯◯◯◯◯◯◯◯◯◯◯
TGF-50-40 50.8 62.8 -◯-◯---◯-◯◯◯◯◯◯◯◯◯◯◯
