型号: TS TOYOSPRING HOSE

  • 符合RoHS2修正规制

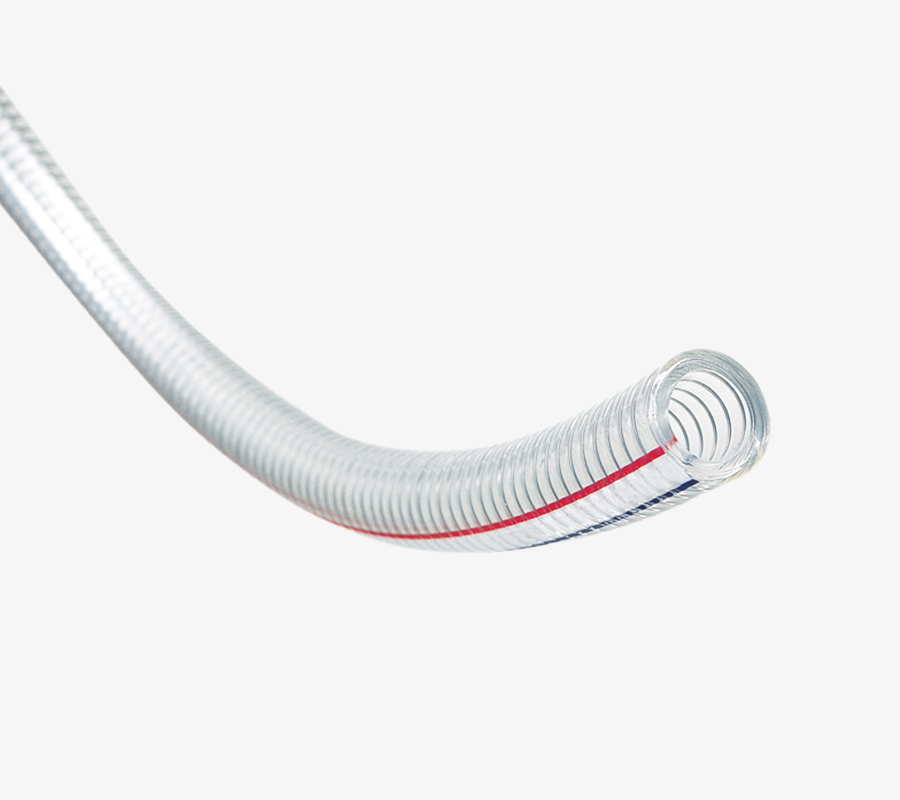

TOYOSPRING 胶管 （多用途胶管）

TOYOSPRING胶管是由软PVC制成的真空（吸引）、压送耐压胶管。

本品胶管是一种可稳定用于水、空气、油、药品等多种流体的多用途胶管。

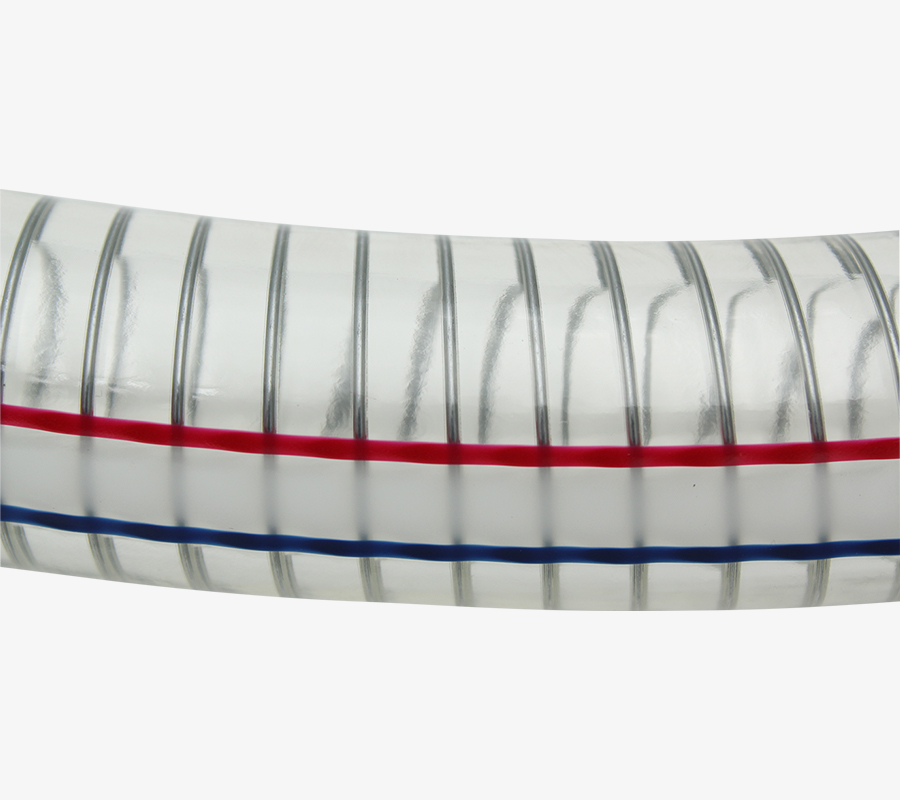

由于采用金属线圈加强，不易折弯、不易压扁，因此更适合机器、设备配管等弯曲半径较小的位置及活动部位，可进行吸引、压送。

为了进一步提高安全性和生产率，除了胶管之外，还备有各种专用接头。

  • 概要
  • 规格表
用途 ： 工厂设备配管用胶管、各种机器组装用胶管
流体 ： 药品粉体空气矿物油水（饮用水除外）动植物油
功能 ：
  • 压送
  • 吸引
  • 柔软性
  • 透明性
  • 防弯曲、压扁
法律规定 ： 符合RoHS2修正规制

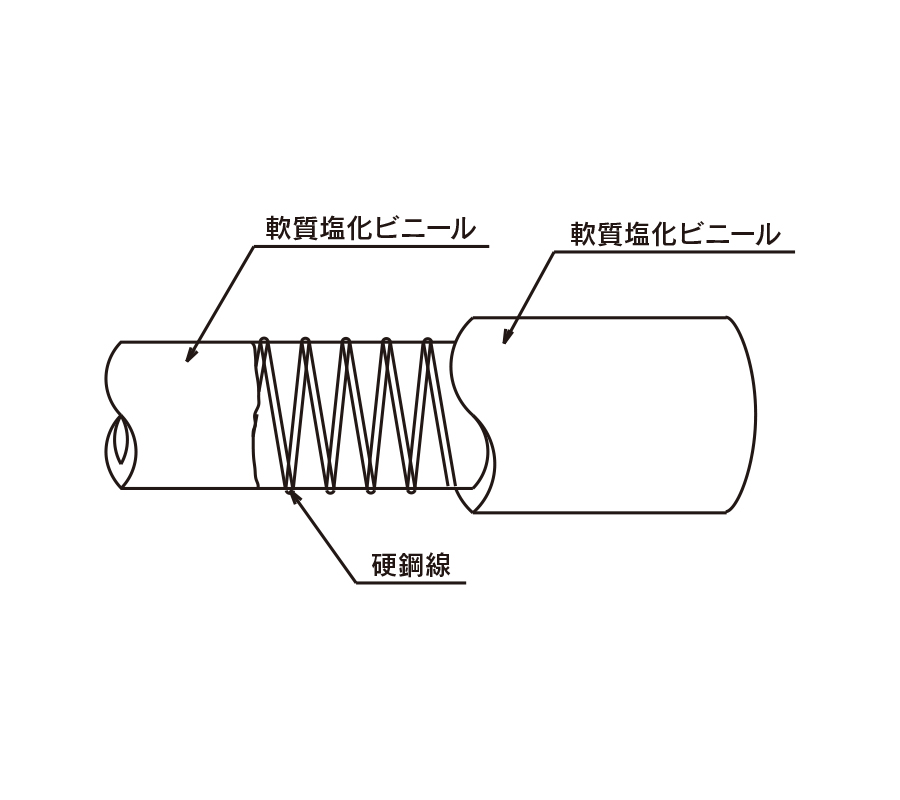

规格 ： 主材质：软质聚氯乙烯
加强材料：硬钢丝
内径：6mm~100mm
使用温度范围：-5℃ ~60℃

资料和服务

特点:

  • 使用优点1

    • 耐压扁，不易弯曲，解决因胶管弯曲而导致流体堵塞胶管的问题
    • 适用于吸引和压送。
    • 耐油性优异，胶管不易硬化，使用寿命长

  • 使用优点2

    • 胶管内层平滑，内部残留物少，可简单更换流体
    • 提供内径为6φ～100φ的多种产品。可满足大范围不同尺寸的需要
    • 透明度高，可确认流体，放心可靠

  • 本品符合法律规定，安全放心

    • 符合RoHS2修正规制

  • 采用专用接头，生产率和安全性更高

    • 各种专用接头易于安装，可防止流体泄漏及胶管脱落，安全放心

RoHS指令是什么

防脱防漏的接头构造

规格表: 使用温度范围 -5℃ 〜 60℃

型号 内径×外径
(mm)		 使用压力
(MPa)		 标准长度重量
(kg/卷)		 标准长度
(m)		 最小弯曲半径
(mm)
TS-6 6×11 -0.1~0.8 11 100 25
TS-8 8×13.5 -0.1~0.8 14 100 35
TS-9 9×15 -0.1~0.8 17 100 40
TS-12 12×18 -0.1~0.5 23 100 50
TS-15 15×22 -0.1~0.5 32 100 60
TS-19 19×26 -0.1~0.4 21 50 80
TS-25 25×33 -0.1~0.4 27 50 100
TS-32 32×41 -0.1~0.3 31 40 130
TS-38 38×48 -0.1~0.3 39 40 150
TS-50 50×62 -0.1~0.3 60 40 200
TS-63 63×80 -0.1~0.2 54 20 265
TS-75 75×92 -0.1~0.2 62 20 310
TS-90 90×108 -0.1~0.2 44 10 370
TS-100 100×118 -0.1~0.2 48 10 410
TS-45 45×56 -0.1~0.3 55 40 189

包装：筒卷（TS-6～-25）/薄膜卷（TS-32～100）
颜色：天然透明带图案条
※-0.1MPa为近似值。根据用途和条件不同，有时可能无法使用，请参照“真空压力参考范围”。

竹笋式接头请使用接头外径比胶管内径大5％～15％的规格（根据胶管内径而不同）。
※适当规格一览表见此处

专用接头 : 22 接头名称 TOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORKAMLOK COUPLERKAMLOK COUPLERKAMLOK COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK ADAPTERKAMLOK ADAPTERKAMLOK ADAPTER
胶管规格 胶管连接 圆盖螺母圆盖螺母圆盖螺母专用管夹圆盖螺母专用管夹圆盖螺母圆盖螺母圆盖螺母圆盖螺母专用管夹圆盖螺母专用管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹
接头规格 外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹法兰盘法兰盘法兰盘KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK接头KAMLOK接头KAMLOK接头
主材质 黄铜 黄铜 不锈钢 黄铜 不锈钢 不锈钢 黄铜＋树脂 树脂（PPSU） 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP）
型号 TC2-B TC3-B TC2-S TC6-B TC3-S TC6-S TC3-PB TC3-PC TC3-F TC3-FG TC6-F TC3-CS TC6-CS 633-C-AL 633-C-SST 633-C-PP 633-CL-AL 633-CL-SST 633-CL-PP 633-E-AL 633-E-SST 633-E-PP
法律规定
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
胶管
型号		 内径
(mm)		 外径
(mm)
TS-6 6 11 ----------------------
TS-8 8 13.5 ----------------------
TS-9 9 15 ◯◯◯-◯-◯◯--------------
TS-12 12 18 ◯◯◯-◯-◯◯--------------
TS-15 15 22 ◯◯◯-◯-◯◯◯◯------------
TS-19 19 26 ◯◯◯-◯-◯◯◯◯-◯-◯◯◯◯◯-◯◯◯
TS-25 25 33 ◯◯◯-◯-◯◯◯--◯-◯◯◯◯◯◯◯◯◯
TS-32 32 41 ---◯-◯----◯--◯◯-◯◯-◯◯-
TS-38 38 48 ---◯-◯----◯-◯◯◯◯◯◯◯◯◯◯
TS-45 45 56 ----------------------
TS-50 50 62 ---◯-◯----◯-◯◯◯◯◯◯◯◯◯◯
TS-63 63 80 -------------◯◯-◯◯-◯◯-
TS-75 75 92 -------------◯◯-◯◯-◯◯◯
TS-90 90 108 ----------------------
TS-100 100 118 -------------◯◯-◯◯-◯◯-
